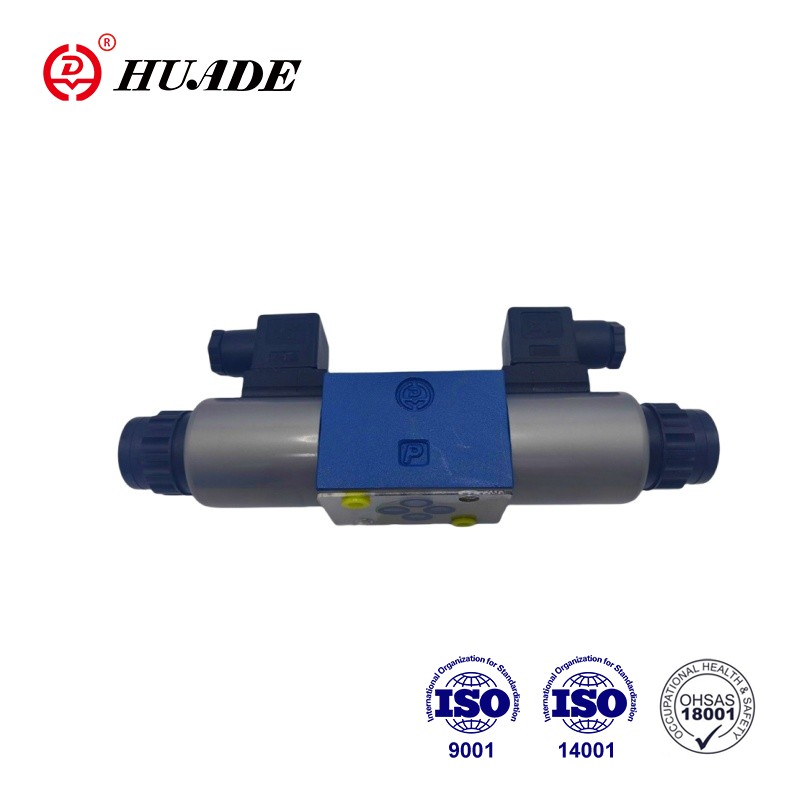

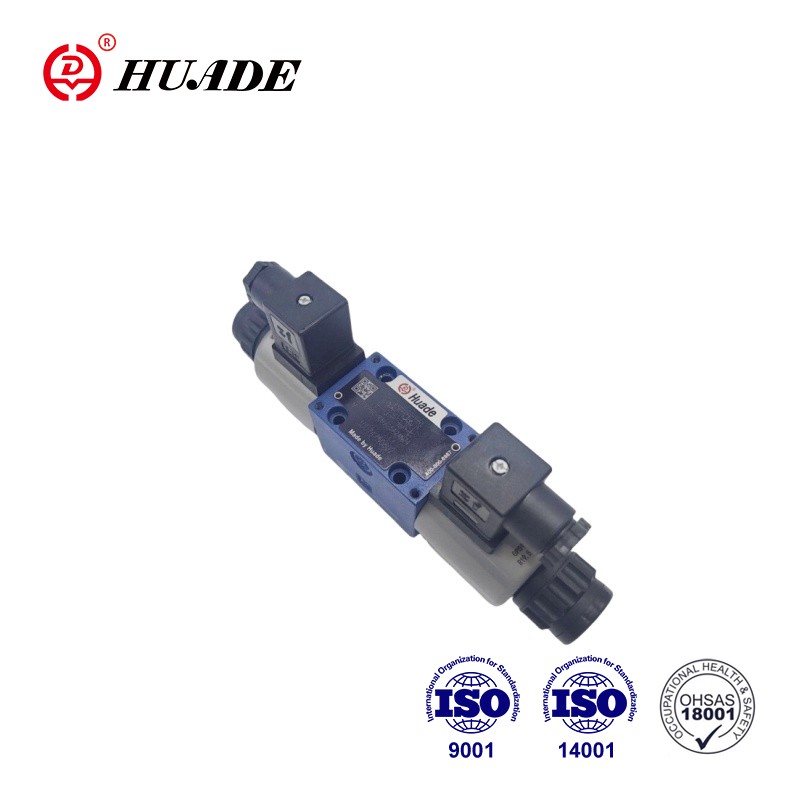

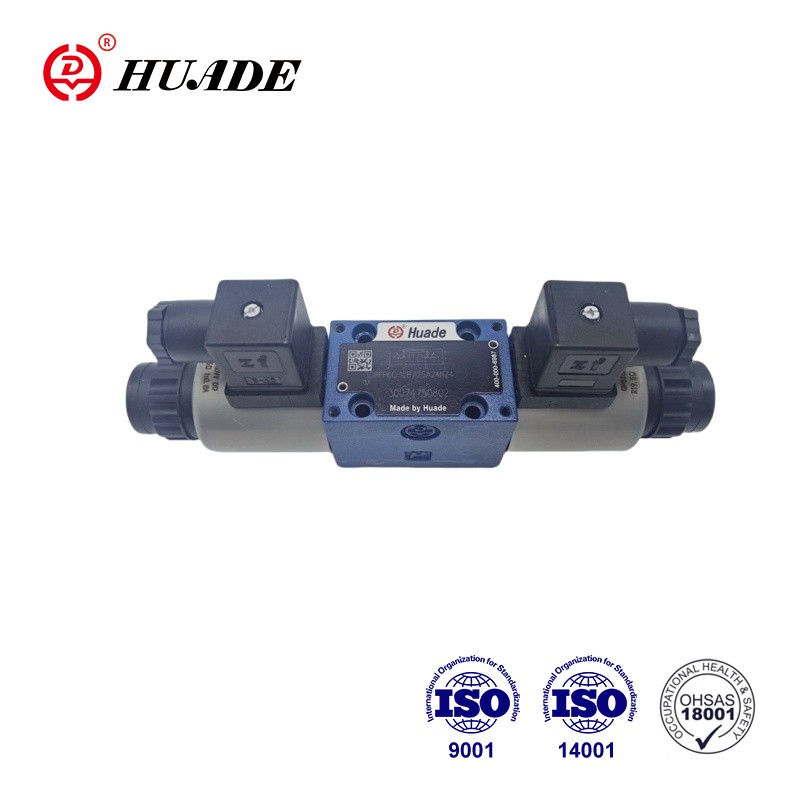

A válvula redutora de pressão proporcional de três vias 3DREP 6A pode ajustar com precisão a pressão de saída de acordo com as mudanças no sinal de entrada para atender aos requisitos de pressão no processo de produção. Ao mesmo tempo, o desempenho estável do 3DREP 6A também garante a continuidade e segurança do processo de produção.
| Hidráulico | ||
| Pressão operacional (MPa) | Porta P | 10, se houver excesso de 10, instale a válvula, digite ZDR6DP..-30B/...na porta de entrada |
| Porta T | 3 | |
| Fluxo máximo (L/min) | 15(∆p=5MPa) | |
| Grau de contaminação (um) | Recomendação de filtro com taxa de retenção mínima de β10≥ 75 | |
| Histerese (%) | ≤3 | |
| Precisão de repetibilidade (%) | ≤1 | |
| Sensibilidade de resposta (%) | ≤1 | |
| Período de reversão (%) | ≤1 | |
| Fluido de pressão | Óleo mineral (para vedação NBR),Éster de fosfato (para vedação FPM) | |
| Faixa de viscosidade (mm2/s) | 2,8 a 380 | |
| Faixa de temperatura do fluido de pressão (°C) | -20 a +70 | |
| Instalação | opcional, de preferência horizontal | |
| Peso (kg) | Tipo C:2,6;tipo A.B:1,5 | |
| Elétrica, solenóide | ||
| Tensão de alimentação | CC24V | |
| Corrente nominal por solenóide (A) | 0.8 | |
| Corrente máxima por solenóide (A) | ≤0,02 | |
| Resistência da bobina solenóide (Ω) | Valor frio a 20°C | 19.5 |
| Máx. valor quente | 28.8 | |
| Estado de funcionamento | contínuo | |
| Temperatura de condição (°C) | ~+50 | |
| Temperatura da bobina (°C) | ~+150 | |
| Proteção conforme DIN40 050 | IP65 | |
| Conexões elétricas | 3DREP | com conector de componente conforme DIN43650-AM2 conector de encaixe conforme DIN 43 650-AF2/Pg11 |
| 3DREPE | com conector de componente para E DIN43563-AM6-3 conector E DIN43563-BF6-3/Pg11 | |
Características:
▶Válvulas proporcionais controladas diretamente para o controle da pressão e direção de um fluxo
▶Acionamento por solenóides proporcionais com rosca central e bobina removível
▶Carretel de controle centrado na mola
Aplicativo:
A válvula redutora de pressão proporcional de três vias 3DREP 6A é amplamente utilizada em campos industriais, sistemas hidráulicos mecânicos móveis, bancadas de trabalho e outros equipamentos de última geração.
A válvula redutora de pressão de 3 vias tipo 3DREP 6. é acionada diretamente por solenóides proporcionais. Eles convertem um sinal de entrada elétrico em um sinal de saída de pressão proporcional.
Os solenóides proporcionais são solenóides CC de pino úmido controláveis com rosca central e bobina removível. Os solenóides são controlados opcionalmente através de componentes eletrônicos de controle externos.
◆Projeto:
A válvula é composta principalmente por:
◆Função:
Com os solenóides (1 e 2) desenergizados, o carretel de controle (5) é mantido em sua posição central por molas de compressão.
O carretel de controle (2) é acionado diretamente quando um dos solenóides é energizado.
Por exemplo energizando o solenóide "a" (1)
→O carretel de medição de pressão (5) e o carretel de controle (4) se movem para a direita em proporção ao sinal de entrada elétrica.
→A conexão de P a B e A a T é feita através de seções transversais em forma de orifício com características de fluxo progressivo
◆Desenergização do solenóide (1)
→O carretel de controle (4) é retornado à sua posição central pelas molas de compressão
Na posição intermediária as conexões A e B a T estão abertas, portanto, o fluido sob pressão pode fluir livremente para o tanque. Um comando manual opcional torna possível mover o carretel de controle (4) sem energizar o solenóide.
●Atenção!
O uso não intencional do controle manual pode causar movimento descontrolado da máquina!
Símbolos da Válvula Redutora de Pressão Proporcional 3DREP 6A
