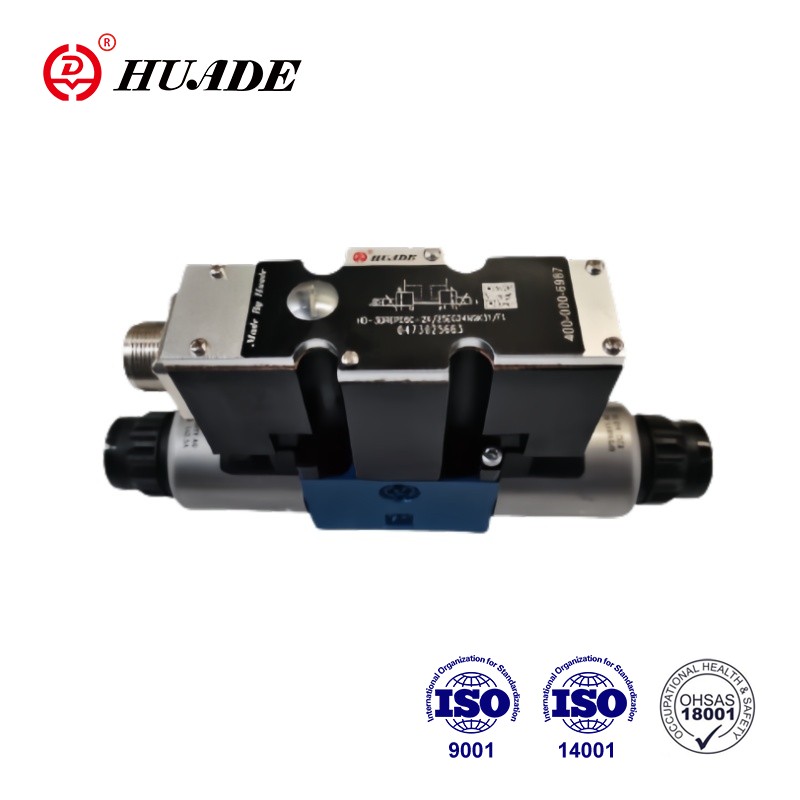

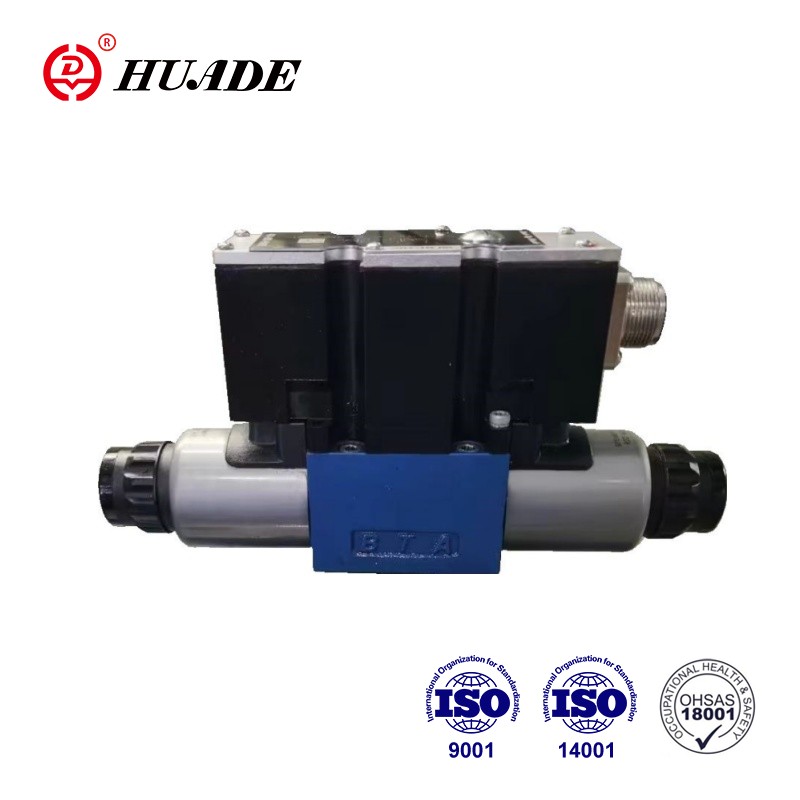

Comparada com a válvula redutora de pressão proporcional 3DREPE6-2X, a válvula redutora de pressão proporcional 3DREPE6E-2X tem aparência e princípio semelhantes, mas a diferença é que ela possui amplificador integrado e interface A1. Os solenóides são controlados opcionalmente através da eletrônica de controle integrada. O 3DREPE6E-2X da Huade e o Rexroth usam os mesmos padrões de qualidade. O desempenho pode corresponder ao Rexroth.
| Hidráulico | |||
| Tipo de válvula | HD-3DREP | HD-3DREPE | |
| Faixa de pressão operacional MPa | Porta P | 2 a 10 para estágio de pressão 1.6 | |
| 3 a 10 para estágio de pressão 2,5 | |||
| 5 a 10 para estágio de pressão 4,5 | |||
| Porta T | 0 a 3 | ||
| Fluxo máx. L/min | 15(△p=5MPa) | ||
| Finura do filtro (μm) | ≤20(de preferência≤10) | ||
| Histerese (%) | ≤5 | ||
| Precisão de repetibilidade (%) | ≤1 | ||
| Sensibilidade de resposta (%) | ≤0,5 | ||
| Fluido de pressão | Óleo mineral ou éster de fosfato | ||
| Faixa de viscosidade mm2/s | 20~380 | ||
| Faixa de temperatura do fluido de pressão (℃) | -20~+80 | ||
| Peso (Kg) | 2 | 2.2 | |
| Elétrica | |||
| Dados elétricos, solenóide | |||
| Tipo de válvula | HD-3DREP | HD-3DREPE | |
| Tipo de tensão | CC | CC | |
| Tensão nominal (V) | 24 | ||
| Corrente máx. (A) | 1.5 | 2.5 | |
| Resistência da bobina solenóide (Ω) | Valor frio a 20℃ | 4.8 | 2 |
| Valor máximo quente | 7.2 | 3 | |
| Obrigação (%) | 100 | ||
| Temperatura da bobina ℃ | até 150 | ||
| Proteção | IP65 | ||
| Elétrica, eletrônica de controle | |||
| Amplificador | HD-VT-VSPA2-50-1X/T1 (com tempo de 1 rampa) | eletrônica de controle integrada | |
| HD-VT-VSPA2-50-1X/T5(Com 5 tempos de rampa) | |||
| Tensão de alimentação | Tensão nominal VCC | 24 | |
| Valor limite inferior V | 19 | ||
| Valor limite superior V | 35 | ||
| consumo atual | Imáx A | 1.8 | |
| Corrente de impulso A | 4 | ||
Características:
▶ Válvulas proporcionais controladas diretamente para o controle da pressão e direção de um fluxo
▶Acionamento por solenóides proporcionais com rosca central e bobina removível
▶Controle manual, opcional
▶Carretel de controle centrado na mola
▶Tipo HD-3DREPE com eletrônica integrada, interface A1
▶Eletrônica de controle externo para tipo HD-3DREP:
▶Amplificador analógico tipo HD-VT-VSPA2-50-1X/...em formato Eurocard
▶Amplificador digital tipo HD-VT-VSPD-1-1X/. ..em formato Eurocard
▶Amplificador elétrico tipo HD-VT-11118 de design modular
▶ Válvula e eletrônica de controle proporcional de uma única fonte
Aplicativo:
A válvula redutora de pressão proporcional 3DREP6E-2X é amplamente utilizada no controle automático de sistemas hidráulicos em vários setores, como máquinas-ferramentas, indústria leve, metalurgia e assim por diante.
A válvula redutora de pressão de 3 vias tipo 3DREP6-2X...é acionada diretamente por solenóides proporcionais. Eles convertem um sinal de entrada elétrico em um sinal de saída de pressão proporcional. Os solenóides proporcionais são solenóides CC de pino úmido controláveis com rosca central e bobina removível. Os solenóides são controlados opcionalmente por meio de controle eletrônico externo (tipo 3DREP-2X) ou por meio de controle eletrônico integrado (tipo 3DREPE-2X).
A válvula é composta principalmente por: solenóides (5 e 6), carcaça (1), carretel de controle (2) com carretéis de medição de pressão (3 e 4) e eletrônica de válvula integrada opcional (7).
Com os solenóides (5 e 6) desenergizados, o carretel de controle (2) é mantido em sua posição central por molas de compressão. O carretel de controle (2) é acionado diretamente quando um dos solenóides é energizado.
Por exemplo energizando o solenóide (5): o carretel de medição de pressão (3) e o carretel de controle (2) movem-se para a direita em proporção ao sinal elétrico de entrada. A conexão de P a B e de A a T é feita através de seções transversais em forma de orifício com características de fluxo progressivo.
Desenergização do solenóide (5): o carretel de controle (2) retorna à sua posição central pelas molas de compressão. Na posição intermediária as conexões A e B a T são abertas, portanto o fluido sob pressão pode fluir livremente para o tanque. Um comando manual opcional (9 ou 10) permite mover o carretel de controle (2) sem energizar o solenóide.
A função desta versão da válvula de 2 posições é basicamente a mesma da válvula com 3 posições de comutação.
As válvulas de 2 posições, no entanto, são equipadas apenas com o solenóide 5 ou 6. Um plugue (11) é instalado no lugar do segundo solenóide
