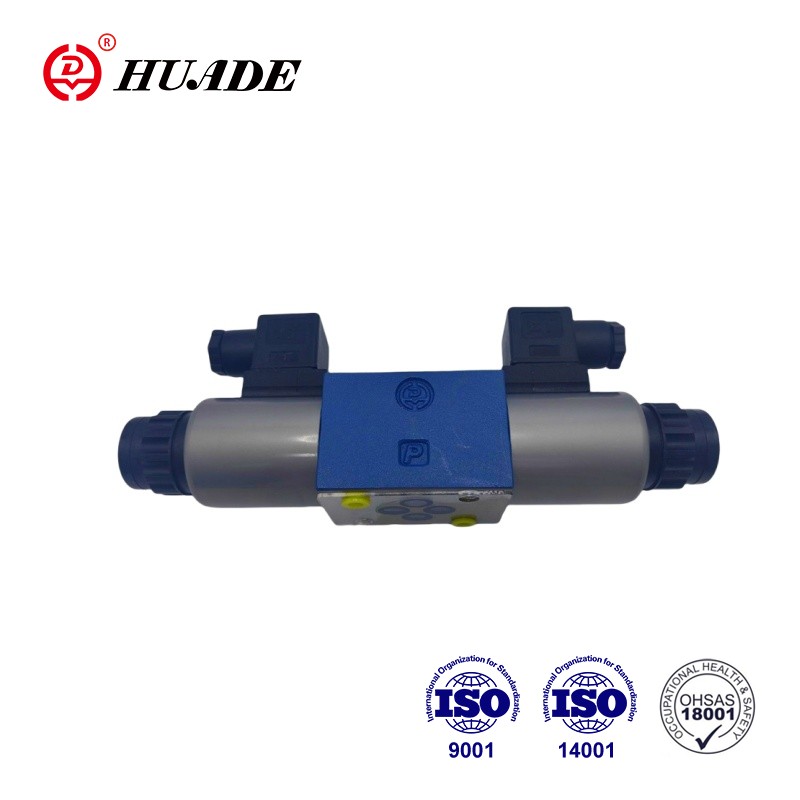

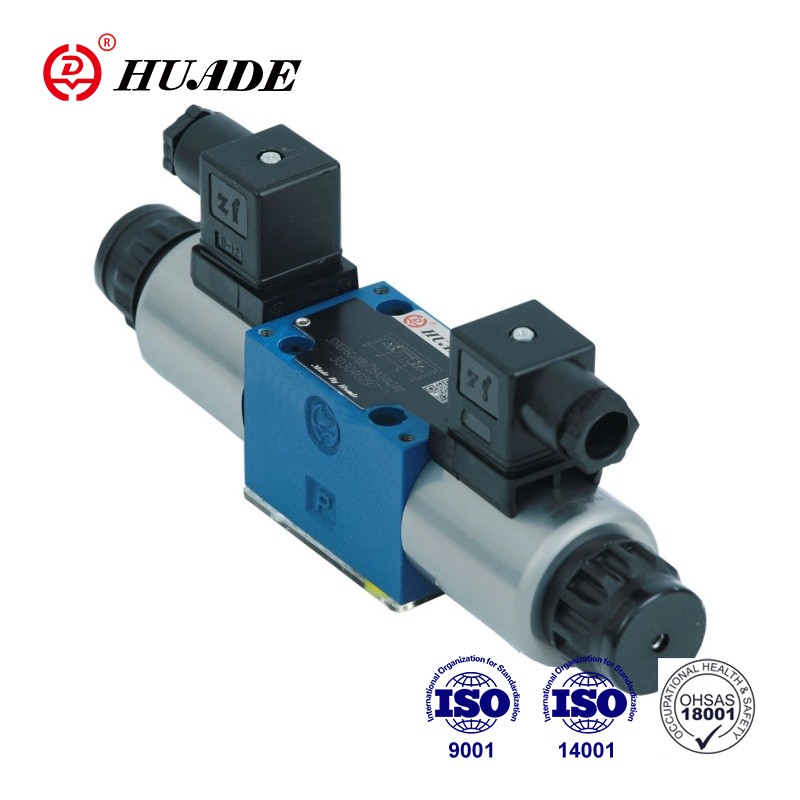

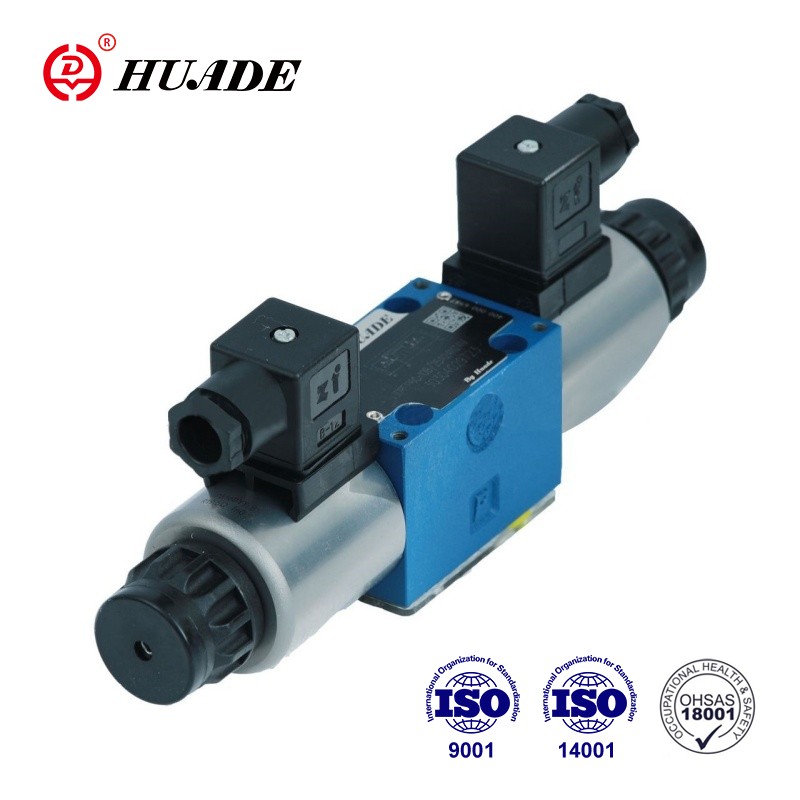

A válvula redutora de pressão proporcional de três vias 3DREP 6C tem as vantagens de velocidade de resposta rápida, alta precisão de controle e boa estabilidade. Ao mesmo tempo, possui uma estrutura compacta e é fácil de instalar e manter. Durante o uso, a válvula redutora de pressão deve ser inspecionada e mantida regularmente para garantir seu funcionamento normal e prolongar sua vida útil.
| Hidráulico | ||
| Pressão operacional (MPa) | Porta P | 10, se houver excesso de 10, instale a válvula, digite ZDR6DP..-30B/...na porta de entrada |
| Porta T | 3 | |
| Fluxo máximo (L/min) | 15(∆p=5MPa) | |
| Grau de contaminação (um) | Recomendação de filtro com taxa de retenção mínima de β10≥ 75 | |
| Histerese (%) | ≤3 | |
| Precisão de repetibilidade (%) | ≤1 | |
| Sensibilidade de resposta (%) | ≤1 | |
| Período de reversão (%) | ≤1 | |
| Fluido de pressão | Óleo mineral (para vedação NBR), éster fosfato (para vedação FPM) | |
| Faixa de viscosidade (mm2/s) | 2,8 a 380 | |
| Faixa de temperatura do fluido de pressão (°C) | -20 a +70 | |
| Instalação | opcional, de preferência horizontal | |
| Peso (kg) | Tipo C:2,6;tipo A.B:1,5 | |
| Elétrica, solenóide | ||
| Tensão de alimentação | CC24V | |
| Corrente nominal por solenóide (A) | 0.8 | |
| Corrente máxima por solenóide (A) | ≤0,02 | |
| Resistência da bobina solenóide (Ω) | Valor frio a 20°C | 19.5 |
| Máx. valor quente | 28.8 | |
| Estado de funcionamento | contínuo | |
| Temperatura de condição (°C) | ~+50 | |
| Temperatura da bobina (°C) | ~+150 | |
| Proteção conforme DIN40 050 | IP65 | |
| Conexões elétricas | 3DREP | com conector de componente conforme DIN43650-AM2 conector de encaixe conforme DIN 43 650-AF2/Pg11 |
| 3DREPE | com conector de componente para E DIN43563-AM6-3 conector E DIN43563-BF6-3/Pg11 | |
Características:
▶Válvulas proporcionais controladas diretamente para o controle da pressão e direção de um fluxo
▶Acionamento por solenóides proporcionais com rosca central e bobina removível
▶Carretel de controle centrado na mola
Aplicativo:
As válvulas redutoras de pressão proporcional de três vias 3DREP 6C são amplamente utilizadas no abastecimento de água contra incêndio, sistemas automáticos de extinção de incêndio por sprinklers e vários equipamentos hidráulicos, sistemas hidráulicos e máquinas hidráulicas.
◆Projeto:
A válvula é composta principalmente por:
◆Função:
Com os solenóides (1 e 2) desenergizados, o carretel de controle (5) é mantido em sua posição central por molas de compressão.
O carretel de controle (2) é acionado diretamente quando um dos solenóides é energizado.
Por exemplo energizando o solenóide "a" (1)
→O carretel de medição de pressão (5) e o carretel de controle (4) se movem para a direita em proporção ao sinal de entrada elétrica.
→A conexão de P a B e A a T é feita através de seções transversais em forma de orifício com características de fluxo progressivo
◆Desenergização do solenóide (1)
→O carretel de controle (4) é retornado à sua posição central pelas molas de compressão
Na posição intermediária as conexões A e B a T estão abertas, portanto, o fluido sob pressão pode fluir livremente para o tanque. Um comando manual opcional torna possível mover o carretel de controle (4) sem energizar o solenóide.
●Atenção!
O uso não intencional do controle manual pode causar movimento descontrolado da máquina!
Estrutura da Válvula Redutora de Pressão Proporcional 3DREP 6C
Símbolos da Válvula Redutora de Pressão Proporcional 3DREP 6C
