Como funciona uma válvula de controle de fluxo hidráulico?

Os sistemas hidráulicos são a espinha dorsal de inúmeras aplicações industriais, desde equipamentos de construção e máquinas de fabricação a sistemas aeroespaciais e componentes automotivos. No centro desses sistemas, encontra -se um componente crítico que determina o desempenho, a eficiência e a precisão: a válvula de controle de fluxo hidráulico. Compreender como essas válvulas funcionam é essencial para qualquer pessoa envolvida no design, manutenção ou operação do sistema hidráulico.

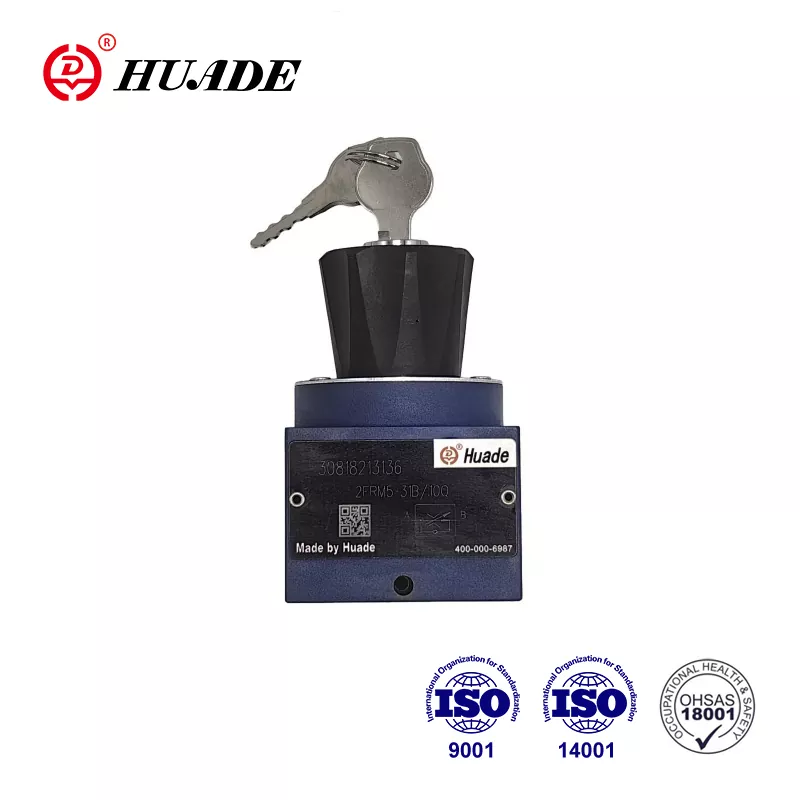

O que é aVálvula de controle de fluxo hidráulico?

Uma válvula de controle de fluxo hidráulica é um dispositivo de engenharia de precisão projetada para regular a taxa de fluxo de líquido hidráulico dentro de um sistema. Diferentemente das válvulas simples de Off, as válvulas de controle de fluxo fornecem restrição variável ao fluxo do fluido, permitindo que os operadores ajustem a velocidade e a força dos atuadores hidráulicos, como cilindros e motores. Essas válvulas atuam essencialmente como o "acelerador" dos sistemas hidráulicos, controlando a rapidez com que os componentes hidráulicos lentos operam.

A função principal dessas válvulas se estende além da simples regulação do fluxo. Eles mantêm o desempenho consistente sob condições de carga variadas, compensam as flutuações de pressão e garantem movimento liso e controlado de máquinas hidráulicas. Esse nível de controle é crucial nas aplicações em que o tempo de precisão, a regulação da velocidade e a operação suave são fundamentais.

Princípios operacionais básicos

O princípio fundamental por trás das válvulas de controle de fluxo hidráulico gira em torno da restrição controlada do fluxo do fluido. Quando o líquido hidráulico encontra uma restrição em seu caminho, a taxa de fluxo diminui enquanto a pressão aumenta a montante da restrição. Ao variar o tamanho dessa restrição, as válvulas de controle de fluxo podem modular com precisão a taxa de fluxo.

A maioria das válvulas de controle de fluxo opera no princípio do orifício, onde o fluido passa por uma abertura calibrada. À medida que o tamanho da abertura muda, o mesmo ocorre com a taxa de fluxo. A relação entre tamanho do orifício, diferencial de pressão e taxa de fluxo segue os princípios hidráulicos estabelecidos, permitindo controle previsível e repetível.

O mecanismo interno da válvula normalmente consiste em um elemento móvel - como um carretel, agulha ou poppet - que pode ser posicionado para criar restrições variáveis. Esse elemento é acionado por vários meios, incluindo ajuste manual, carga de mola ou controle eletrônico, dependendo do projeto da válvula e dos requisitos de aplicação.

Tipos de válvulas de controle de fluxo hidráulico

Válvulas de agulha

As válvulas de agulha representam a forma mais simples de controle de fluxo, com uma agulha cônica que se move para dentro e para fora de um assento de usinada com precisão. À medida que a agulha é ajustada, ela altera a área de fluxo efetiva, fornecendo controle fino sobre taxas de fluxo. Essas válvulas se destacam em aplicações que requerem ajuste preciso e manual e são comumente encontradas em aplicações de instrumentação e baixo fluxo.

O design da válvula da agulha permite um ajuste de fluxo extremamente fino, tornando -o ideal para fins de calibração e situações em que pequenas alterações na taxa de fluxo podem afetar significativamente o desempenho do sistema. No entanto, eles normalmente exigem ajuste manual e podem não ser adequados para aplicações que requerem alterações frequentes da taxa de fluxo.

Válvulas de aceleração

As válvulas do acelerador, também conhecidas como válvulas de orifício fixo, usam uma restrição simples para controlar o fluxo. Embora básicos no design, eles são altamente eficazes em muitas aplicações. Essas válvulas podem ser ajustáveis manualmente ou fixos, dependendo dos requisitos de aplicativo. A principal limitação das válvulas básicas do acelerador é que a taxa de fluxo varia com o diferencial de pressão através da válvula.

Os desenhos avançados da válvula do acelerador incorporam mecanismos de compensação de pressão para manter taxas de fluxo consistentes, apesar das variações de pressão. Esse recurso os torna adequados para aplicações em que as condições de carga mudam, mas é necessária velocidade consistente do atuador.

Pressure Compensated Flow Control Valves

Essas válvulas sofisticadas representam um avanço significativo na tecnologia de controle de fluxo. Eles mantêm taxas de fluxo constantes, independentemente das variações de pressão na válvula, dentro de sua faixa operacional. Isso é alcançado através de um mecanismo de compensação de pressão interna que ajusta automaticamente o tamanho do orifício com base no diferencial de pressão.

O projeto compensado por pressão normalmente inclui um carretel compensador com mola que responde a alterações de pressão. Quando a pressão a jusante aumenta, o compensador abre automaticamente o orifício mais amplo para manter o fluxo constante. Por outro lado, quando a pressão a jusante diminui, o orifício é restrito para impedir o aumento do fluxo.

Válvulas de controle de fluxo proporcionais

Válvulas proporcionais de controle de fluxo usam sinais de controle eletrônico para modular as taxas de fluxo. Essas válvulas convertem sinais de entrada elétrica - tipicamente tensão ou corrente - em saída de fluxo proporcional. Eles oferecem recursos precisos e de controle remoto e podem ser facilmente integrados em sistemas automatizados.

O controle eletrônico permite o ajuste dinâmico de fluxo com base no feedback do sistema, permitindo estratégias de controle sofisticadas, como controle de fluxo de circuito fechado, perfis de fluxo programados e integração com sistemas de controle computadorizados.

Componentes -chave e suas funções

A construção interna das válvulas de controle de fluxo hidráulico varia de acordo com o tipo, mas vários componentes -chave são comuns entre os projetos. O corpo da válvula abriga todos os componentes internos e fornece portas de entrada e saída para conexão com fluido. Deve suportar a pressão do sistema enquanto fornece passagens precisas de fluxo interno.

O elemento de controle - seja uma agulha, carretel ou poppet - cria a restrição variável que controla o fluxo. Esse componente deve ser fabricado com precisão para garantir um controle de fluxo suave e preciso na faixa de operação da válvula. O mecanismo de atuação posiciona o elemento de controle e pode ser manual, operado por mola ou controlado eletronicamente.

Os elementos de vedação impedem vazamentos internos e externos, garantindo operação eficiente e confiabilidade do sistema. Esses selos devem suportar requisitos de compatibilidade de fluidos hidráulicos, ciclos de pressão e variações de temperatura ao longo da vida útil da válvula.

Nas válvulas compensadas por pressão, o conjunto do compensador ajusta automaticamente o tamanho efetivo do orifício com base nas condições de pressão. Isso normalmente inclui um spool, mola e passagens de fluxo associadas que permitem a função de compensação de pressão.

Considerações de instalação e aplicação

A instalação adequada das válvulas de controle de fluxo hidráulico é crucial para o desempenho e a longevidade ideais. A direção do fluxo deve ser observada, pois a maioria das válvulas é projetada para fluxo unidirecional. A válvula deve ser montada em um local acessível para ajuste e manutenção, com folga adequada para conexões e serviços.

A contaminação do sistema é um inimigo primário das válvulas de controle de fluxo, pois as partículas podem interferir nas folgas precisas necessárias para o controle preciso do fluxo. A filtração apropriada a montante das válvulas de controle de fluxo é essencial, com classificações de filtro normalmente especificadas pelo fabricante da válvula.

As considerações de temperatura também são importantes, pois a viscosidade do líquido hidráulico muda com a temperatura, afetando as características do fluxo. Algumas aplicações podem exigir compensação de temperatura ou seleção de válvulas projetadas para a faixa de temperatura específica.

As válvulas de controle de fluxo encontram aplicações em vários setores e sistemas. Na hidráulica móvel, eles controlam a velocidade dos braços da escavadeira, os movimentos do guindaste e o posicionamento da implementação agrícola. As aplicações industriais incluem o controle das taxas de alimentação em processos de fabricação, sistemas de posicionamento e equipamentos de manuseio de materiais.

Manutenção e solução de problemas

A manutenção regular garante operação confiável e estende a vida útil da válvula. Isso inclui inspeção periódica de componentes externos, verificação de mecanismos de ajuste e monitoramento dos níveis de contaminação do sistema. A manutenção interna normalmente envolve a substituição e a inspeção dos elementos de controle para desgaste ou danos.

Os problemas comuns de solução de problemas incluem controle irregular do fluxo, que pode indicar contaminação ou elementos de controle desgastados e incapacidade de alcançar as taxas de fluxo desejadas, o que pode sugerir danos internos ou dimensionamento incorreto da válvula. A compreensão desses modos de falha ajuda o pessoal de manutenção rapidamente diagnosticado e resolve problemas.
