Ao trabalhar com sistemas hidráulicos, a escolha da válvula de controle direcional correta pode determinar o sucesso ou o fracasso de sua operação. A válvula de controle direcional WMM 10 da Bosch Rexroth tornou-se uma escolha popular em ambientes industriais, e por boas razões. Esta válvula operada manualmente lida com alta pressão e altas vazões, mantendo ao mesmo tempo uma confiabilidade difícil de igualar.
O que faz o WMM 10 se destacar
A Válvula de Controle Direcional WMM 10 foi projetada para controle manual de fluido hidráulico em máquinas industriais. O que o diferencia é a capacidade de suportar pressões de até 315 bar nas portas P, A e B, com vazões que chegam a 160 litros por minuto. Esses números são importantes porque permitem que a válvula controle grandes atuadores hidráulicos sem comprometer o tempo de resposta ou a precisão.
A válvula usa um design simples, mas eficaz. Quando você move a alavanca manual, ela desloca um carretel interno que redireciona o fluxo do fluido hidráulico. Essa conexão mecânica direta proporciona aos operadores feedback e controle imediatos, o que é especialmente valioso durante a configuração da máquina ou em situações de emergência. O tempo de comutação normalmente fica entre 10 e 45 milissegundos, dependendo da viscosidade do óleo e da força aplicada na alça.
Compreendendo as especificações técnicas
A Válvula de Controle Direcional WMM 10 segue o padrão de dimensionamento NG10, também conhecido como D05 ou CETOP 5. Essa padronização significa que a válvula pode substituir outras válvulas NG10 sem modificar sua placa de montagem. A válvula pesa entre 3,3 e 4,4 kg e pode ser instalada em qualquer posição, proporcionando flexibilidade no projeto do sistema.
Um detalhe que muitas vezes passa despercebido é o limite de pressão da porta de retorno. Enquanto as portas de trabalho podem suportar 315 bar, a porta T (linha de retorno) atinge no máximo 160 bar. Essa diferença é importante quando você projeta seu circuito hidráulico. Picos de alta pressão na linha de retorno podem fazer com que o carretel emperre ou se mova inesperadamente, e é por isso que muitos engenheiros projetam linhas de retorno de baixa pressão dedicadas para sistemas que usam a válvula de controle direcional WMM 10.
A força operacional necessária para acionar a válvula depende da configuração. Os modelos de retorno por mola precisam de 18 a 20 Newtons de força, enquanto as versões de retenção (marcadas com “F” no código do modelo) requerem de 30 a 40 Newtons. O recurso de retenção trava o carretel na posição, o que é útil quando você precisa manter a configuração da válvula sem segurar a alça.
Como ler o código do modelo
Compreender o código do modelo ajuda você a solicitar a válvula certa. Um código típico como 4WMM10E5X/F se divide em componentes específicos. O "4" indica quatro portas, "WMM" mostra que é uma válvula de alavanca operada manualmente, "10" refere-se ao tamanho NG10, "E" descreve a configuração do carretel (neste caso, todas as portas bloqueadas em neutro), "5X" identifica a série de componentes e "F" significa que possui um mecanismo de retenção.
O símbolo do carretel faz uma diferença real no comportamento do seu sistema. Um carretel "E" bloqueia todas as portas na posição neutra, o que evita desvios em seus atuadores. Um carretel “W” conecta todas as portas ao tanque em ponto morto, o que descarrega a bomba e reduz o acúmulo de calor. Um carretel “J” cria um circuito em série que é bom para operação em baixa velocidade. Escolher o tipo de spool errado pode levar a problemas de desempenho, por isso vale a pena dedicar algum tempo para entender as necessidades do seu sistema.
Compatibilidade com Fluidos Hidráulicos
A Válvula de Controle Direcional WMM 10 trabalha com diversos fluidos hidráulicos, mas cada tipo possui requisitos específicos. Óleos minerais padrão como HL ou HLP funcionam com vedações NBR ou FKM e operam normalmente em toda a faixa de pressão. Opções biodegradáveis, como fluidos HETG, também usam vedações NBR ou FKM, enquanto os fluidos HEES precisam especificamente de vedações FKM.
Fluidos resistentes ao fogo (HFC) contendo água apresentam desafios especiais. Ao usar fluidos HFC com a válvula de controle direcional WMM 10, é necessário limitar o diferencial de pressão a 50 bar em vez dos 315 bar normais. A vida útil esperada da válvula também cai de 50 a 100 por cento com fluidos HFC. Você também precisa pré-carregar a porta de retorno para cerca de 20% do diferencial de pressão de trabalho para evitar cavitação. Esses requisitos extras aumentam seu custo total de propriedade, portanto, leve isso em consideração em sua decisão se estiver considerando fluidos HFC.
As faixas de temperatura operacional variam de acordo com o material da vedação. As vedações NBR funcionam de 30 graus Celsius negativos a 80 graus Celsius positivos para o próprio fluido, enquanto a temperatura ambiente deve permanecer entre 20 graus Celsius negativos e 70 graus Celsius positivos. As vedações FKM oferecem faixas ligeiramente diferentes, variando de 20 negativos a 80 graus Celsius positivos para temperatura do fluido.
Mantendo seu sistema limpo
A limpeza do óleo faz uma enorme diferença no desempenho da válvula. A Válvula de Controle Direcional WMM 10 requer limpeza de fluido ISO 4406 Classe 20/18/15 ou superior. Isto pode parecer um exagero técnico, mas a contaminação é a principal causa do emperramento do carretel em válvulas operadas manualmente. Mesmo pequenas partículas podem ficar presas entre o carretel e o furo, fazendo com que a válvula trave ou se mova lentamente.
A instalação de um sistema de filtragem de alta qualidade compensa no longo prazo. O tempo médio até falha perigosa da válvula (MTTFd) chega a 150 anos em condições limpas, o que mostra que a válvula em si é extremamente confiável. A maioria das falhas deve-se a fatores externos, como óleo contaminado, instalação inadequada ou operação fora da faixa de pressão especificada.
Problemas e soluções comuns
O emperramento do carretel é considerado o problema mais frequente com a Válvula de Controle Direcional WMM 10. Isso geralmente acontece quando partículas se acumulam ao redor do carretel ou quando opera em temperaturas frias com óleo de alta viscosidade. A solução envolve manter a limpeza adequada do óleo e garantir que a viscosidade do fluido hidráulico permaneça na faixa de 2,8 a 500 milímetros quadrados por segundo.
O movimento inesperado do carretel nas versões de retenção pode ocorrer quando picos de pressão na linha de retorno superam a força de retenção de 30 a 40 Newton. Isto cria um risco de segurança porque a válvula pode mudar de posição sem a intervenção do operador. Adicionar uma válvula de retenção na linha de retorno ou projetar um circuito de retorno de baixa pressão separado resolve esse problema.
O vazamento da vedação se desenvolve com o tempo, à medida que as vedações se desgastam devido à operação normal. A inspeção regular detecta isso precocemente, antes que pequenos vazamentos se tornem grandes problemas. Ao substituir as vedações, certifique-se de combinar o material da vedação com o tipo de fluido hidráulico.
Preços e alternativas

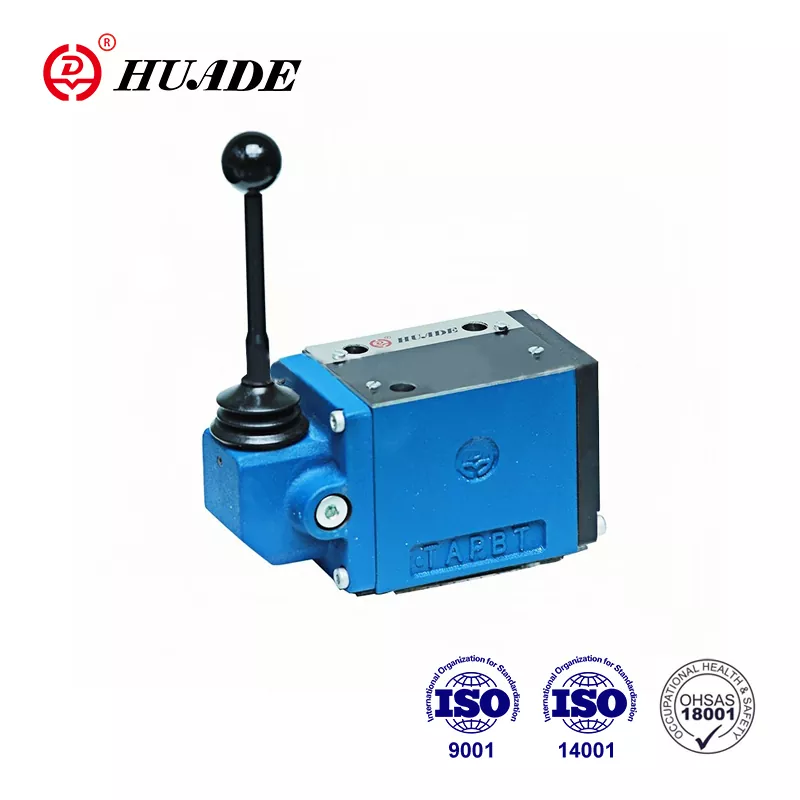

A válvula de controle direcional WMM 10 da Bosch Rexroth normalmente custa entre US$ 1.091 e US$ 1.114 para peças OEM. Este preço reflete a qualidade de engenharia e a certificação que acompanha a marca Rexroth. Alternativas de baixo custo de fabricantes como Huade variam de US$ 38 a US$ 132 e afirmam ser compatíveis com NG10, mas apresentam riscos.
Os fabricantes chineses produzem válvulas funcionalmente semelhantes a preços muito mais baixos. A Huade oferece um equivalente WMM 10 que atende às especificações básicas de pressão de 315 bar e vazão de 160 litros por minuto. A questão é saber se as economias de custos justificam os riscos potenciais em termos de precisão, qualidade da documentação e suporte a longo prazo.
Ao comparar alternativas, preste muita atenção às especificações reais e não apenas ao número do modelo. Algumas válvulas NG6 usam convenções de nomenclatura semelhantes, mas lidam apenas com 80 litros por minuto, o que causaria um gargalo no seu sistema. Verifique se qualquer alternativa realmente fornece a capacidade de 160 litros por minuto que torna a Válvula de Controle Direcional WMM 10 adequada para atuadores maiores.
Melhores práticas de instalação
A instalação adequada da Válvula de Controle Direcional WMM 10 começa pela superfície de montagem. A válvula é montada em uma subplaca que está em conformidade com os padrões DIN 24340 A ou ISO 4401-05-04-0-05. Aperte os parafusos de montagem conforme a especificação e use as vedações corretas entre a válvula e a subplaca. Mesmo pequenos erros de instalação podem causar vazamentos internos ou redução do desempenho.
O dimensionamento dos tubos é mais importante do que muitas pessoas imaginam. Quando as vazões se aproximam de 160 litros por minuto, a tubulação subdimensionada cria quedas excessivas de pressão e acúmulo de calor. A linha de retorno precisa especialmente de dimensionamento adequado devido à classificação de pressão mais baixa na conexão T.
Para sistemas com altas vazões transitórias, a instalação de um cartucho acelerador no canal P evita ondas de choque e cavitação. Um cartucho B08 com orifício de 0,8 milímetros fornece um bom ponto de partida, embora sua aplicação específica possa precisar de ajuste. Esta pequena adição protege significativamente a vida útil da válvula em sistemas com mudanças repentinas de carga.
Estratégia de Manutenção
Uma abordagem de manutenção proativa maximiza a vida útil potencial de 150 anos da Válvula de Controle Direcional WMM 10. A análise regular do óleo detecta problemas de contaminação antes que danifiquem a válvula. Os testes devem incluir, no mínimo, contagem de partículas, viscosidade e teor de umidade.
Os intervalos de substituição do filtro dependem do ambiente operacional e da taxa de contaminação. Ambientes com muita poeira podem precisar de trocas mensais de filtro, enquanto ambientes industriais limpos podem levar vários meses. Não espere que os alarmes de pressão diferencial sejam acionados antes de trocar os filtros, pois alguns danos já podem ter ocorrido.
A substituição da vedação segue um cronograma previsível com base nas horas de operação e nos ciclos de pressão. Manter kits de vedação sobressalentes à mão reduz o tempo de inatividade quando a substituição for necessária. Documente suas atividades de manutenção para estabelecer padrões que ajudem a prever necessidades futuras.
Quando escolher o WMM 10
A Válvula de Controle Direcional WMM 10 se destaca em aplicações onde o controle manual oferece vantagens sobre a atuação elétrica. Os procedimentos de configuração da máquina geralmente se beneficiam da sensação direta e da resposta imediata das válvulas manuais. Os sistemas de cancelamento de emergência também favorecem as válvulas manuais porque funcionam mesmo durante falhas elétricas.
Grandes equipamentos de construção, máquinas-ferramentas e prensas representam aplicações típicas do WMM 10. A combinação de alta capacidade de pressão e alta vazão atende às demandas de grandes cilindros hidráulicos e motores. A opção de retenção funciona bem para posicionar aplicativos onde você precisa bloquear uma configuração enquanto realiza outras tarefas.
No entanto, a válvula não é ideal para todas as situações. Os sistemas automatizados que necessitam de controle remoto devem usar válvulas acionadas eletricamente. Aplicações que exigem controle de fluxo preciso além da simples comutação liga-desliga podem precisar de válvulas proporcionais. Compreender essas limitações ajuda você a escolher a válvula certa para suas necessidades específicas.
Considerações Finais
A Válvula de Controle Direcional WMM 10 representa tecnologia hidráulica madura que oferece desempenho confiável quando aplicada corretamente. Sua classificação de pressão de 315 bar e capacidade de vazão de 160 litros por minuto a colocam entre as válvulas manuais mais eficientes na classe de tamanho NG10. O valor do MTTFd de 150 anos reflete uma engenharia sólida, embora isso exija atenção à limpeza do sistema e à manutenção adequada.
Ao projetar um novo sistema ou substituir uma válvula existente, concentre-se em adequar as capacidades da válvula às suas necessidades reais. Não presuma que especificações mais altas sempre significam melhor desempenho. Uma válvula de controle direcional WMM 10 adequadamente dimensionada e mantida durará mais que a maioria das máquinas que controla.
A decisão entre OEM e fornecedores alternativos depende, em última análise, da sua tolerância ao risco e do cálculo do custo total. As diferenças iniciais de preço parecem atraentes, mas levam em consideração o valor do suporte técnico, a qualidade da documentação e a cobertura da garantia. Para aplicações críticas onde o tempo de inatividade acarreta custos elevados, a opção OEM geralmente faz sentido financeiramente, apesar do preço inicial mais elevado.
Compreender os detalhes técnicos da Válvula de Controle Direcional WMM 10 ajuda você a tomar decisões informadas sobre especificação, instalação e manutenção. Esse conhecimento se traduz diretamente em melhor desempenho do sistema e maior vida útil dos componentes, o que, em última análise, melhora seus resultados financeiros.
