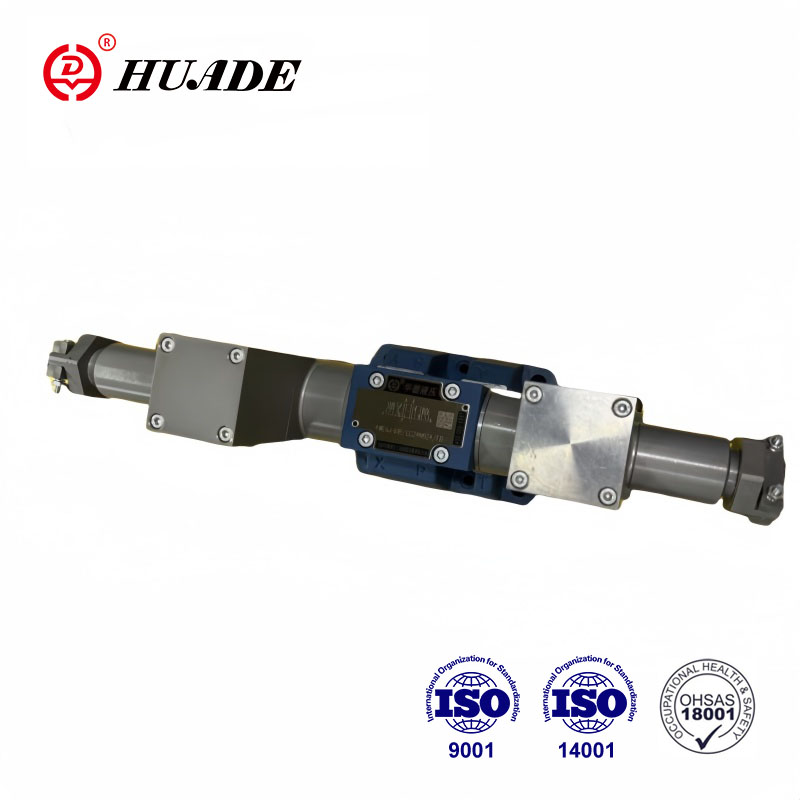

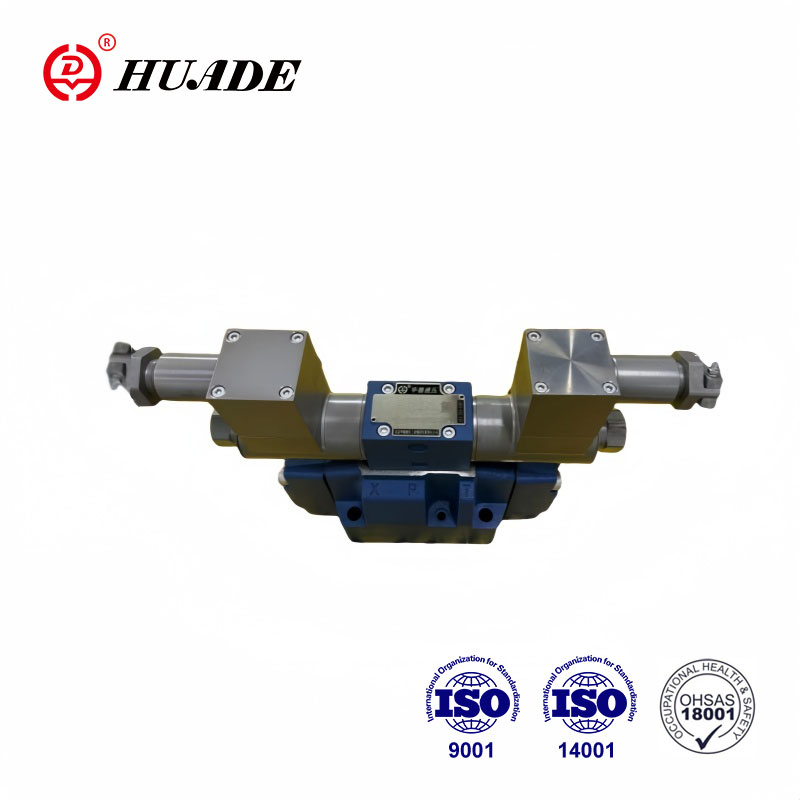

A válvula solenóide direcional à prova de explosão é um dispositivo que controla a direção do fluxo do fluido por meio de força eletromagnética. A série WE6 à prova de explosão adota um design especial à prova de explosão para garantir que não causará faíscas ou altas temperaturas em ambientes inflamáveis e explosivos, evitando assim explosões. Esta válvula solenóide à prova de explosão é usada principalmente para controlar a direção do fluxo de fluidos em sistemas hidráulicos ou pneumáticos para atender às necessidades de diferentes condições de trabalho.
|
Tecnologiadados físicos |
||
|
Posição de fixação |
Opcional | |
| Faixa de temperatura ambiente (℃) | -30 a +50 (selo NBR) | |
| -20 a +50 (selo FKM) | ||
| Peso | Solenóide único (kg) | 2.6 |
| Solenóides duplos (kg) | 4.3 | |
| Pressão máxima de operação | Porta P, A, B (barra) | 350 |
| Porta T (barra) | 210 | |
| quando a pressão de operação exceder o valor permitido, os símbolos do carretel A e B devem fazer a porta T para drenagem | ||
| Máx. taxa de fluxo (L/min) | 80 | |
| Seção transversal de fluxo (comutação da posição neutra) | Versão Q (mm2) | Cerca de 6% da área nominal |
| Versão W (mm2) | Cerca de 3% da área nominal | |
| Fluido | Óleo mineral adequado para vedação NBR e FKM | |
| Éster de fosfato para selo FKM | ||
| Faixa de temperatura do fluido (℃) | -30 a +80 (selo NBR) | |
| -20 a +80 (selo FKM) | ||
| Faixa de viscosidade mm2/s | 2,8 a 500 | |
| Grau de contaminação | Grau máximo permitido de contaminação de fluido: Classe 9. NAS 1638 ou 20/18/15, ISO4406 | |
| Dados elétricos | ||
| Tipo de tensão | CC | |
| Tensão disponível (V) | 12, 24, 36, 110 | |
| Tensão permitida (desvio) % | -15 a +10 | |
| Potência de entrada (W) | 30 | |
| Modo de operação do solenóide | Trabalho contínuo | |
| Tempo comutado de acordo com ISO 6403 | LIGADO (ms) | 25 a 45 |
| DESLIGADO (ms) | 10 a 25 | |
| Frequência comutada (vezes/h) | Para 15.000 | |
| Máx. temperatura das bobinas (℃) | +150 | |
Características:
▶A válvula direcional de proteção contra explosão do tipo operada diretamente é usada como tipo padrão
▶DIN24 340 A tipo na superfície de montagem ISO 4401
▶Solenóide de proteção contra explosão CC do tipo úmido
▶Solenóide de proteção contra explosão giratório de 90°
▶A câmara estanque à pressão não precisa ser aberta quando a bobina for substituída
Aplicativo:
As válvulas direcionais solenóides à prova de explosão são amplamente utilizadas na área petroquímica. Na indústria petroquímica, eles são usados principalmente para controlar a direção do fluxo de meios inflamáveis e explosivos, como petróleo e gás natural.
A válvula de controle direcional tipo WE é a válvula direcional do solenóide de proteção contra explosão usada para controlar a partida, parada e direção do fluxo do fluido de óleo.
As válvulas de controle direcional consistem em carcaça (1), um ou dois solenóides (2), o carretel de controle (3) e uma ou duas molas de retorno (4).
Na condição desenergizada, o carretel de controle (3) é mantido na posição neutra ou inicial por meio de molas de retorno (4) (exceto para carretéis de pulso). O carretel de controle (3) é acionado através de solenóides de pino úmido (2).
Para garantir uma operação satisfatória, deve-se tomar cuidado para garantir que a câmara de pressão do solenóide esteja cheia de óleo.
O carretel de controle (3) é movido para a posição esperada pelo solenóide (2) e pela haste (5), e isso fornece fluxo livre de P para A e de B para T ou de P para B e de A para T.
Quando o solenóide de proteção contra explosão (2) é desligado, o elemento da válvula de controle (3) é empurrado para a posição inicial pela mola de reinicialização (4).
Tipo 4WE6...61B/O.. (limitado às funções A, C e D).
Este tipo contém 2 posições de comutação e 2 válvulas de controle direcional sem solenóide de proteção contra explosão do mecanismo de localização.
Válvula de pulso tipo 4WE6...61B/0F... (limitado às funções A, C e D).
Contém 2 posições de comutação, 2 solenóides de proteção contra explosão e 1 válvula de controle direcional com mecanismo de localização. 2 posições de comutação são fixadas separadamente, portanto não é necessário eletrificar continuamente o solenóide de proteção contra explosão.
Acelerador de cartucho
O acelerador de cartucho é necessário porque o fluxo real pode ser maior que os limites de desempenho da válvula durante o processo de comutação. Este acelerador de cartucho é inserido no canal P da válvula de controle direcional.
Estrutura da válvula solenóide à prova de explosão série WE6
Símbolos
