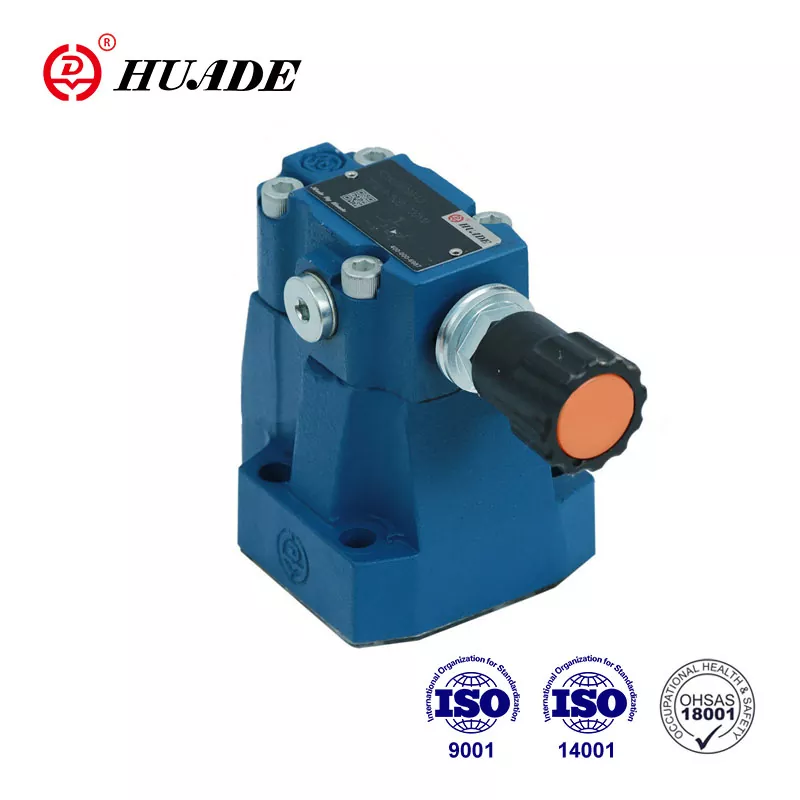

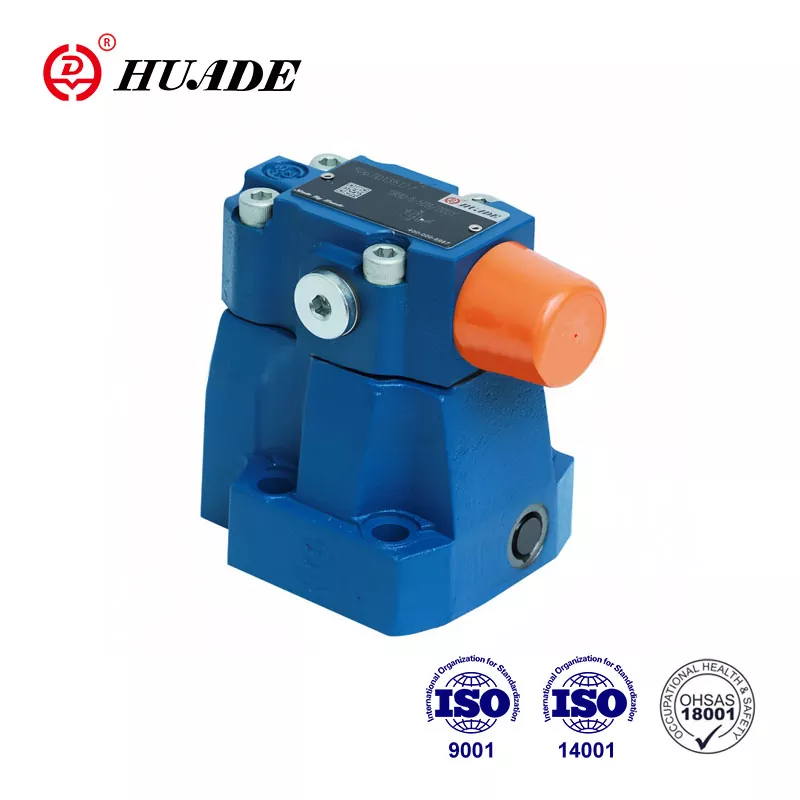

Válvula Redutora de Pressão DR 20

A válvula redutora de pressão tipo DR 20 é usada para controlar a pressão. Ao introduzir a tecnologia avançada da Rexroth e os equipamentos de fabricação mais avançados de todo o mundo, as válvulas redutoras de pressão Huade® são de boa qualidade e baixo preço. Huade é uma marca nacional chinesa bem conhecida e seus produtos são amplamente utilizados em muitos campos, como máquinas de engenharia, conservação de água, máquinas-ferramentas, petróleo e petroquímica, etc.

Parâmetro do produto da Válvula Redutora de Pressão DR 20

Característica do produto e aplicação da válvula redutora de pressão DR 20

Características:

▶ Montagem da subplaca

▶ Para conexões roscadas

▶ Para montagem em coletor

▶ 4 elementos de ajuste:

. Botão giratório

. Manga com hexágono e tampa protetora,

. Botão giratório travável com escala

. Botão giratório com escala

▶ Válvula de retenção opcional com 4 configurações de pressão (somente para válvula para montagem em subplaca)

Aplicativo:

A válvula redutora de pressão piloto DR 20 serve para reduzir a pressão no sistema.

Seção e símbolo da Válvula Redutora de Pressão DR 20

As válvulas de pressão tipo DR 20 são válvulas redutoras de pressão operadas por piloto, que são controladas a partir do circuito secundário. Consistem basicamente de válvula principal (1) com inserto de carretel principal (3) e válvula piloto (2) com elemento de ajuste de pressão.

Em repouso, as válvulas estão abertas, o fluido pode passar livremente da porta B para a porta A através da inserção do carretel principal (3).

A pressão presente na porta A atua na parte inferior do carretel principal. Ao mesmo tempo, há pressão atuando na esfera (6) na válvula piloto (2) através do orifício (4) no lado carregado por mola do pistão principal (3) e através da porta (5). Da mesma forma atua na esfera (6) através do orifício (7), linha de controle (8), válvula de retenção (9) e orifício (10). De acordo com o ajuste da mola (11), a pressão aumenta na frente da esfera (6), na porta (5) e na câmara da mola (12), mantendo o pistão de controle (13) na

posição aberta. O fluido pode fluir livremente da porta B para a porta A através do inserto do carretel principal (3), até que a pressão na porta A exceda o valor definido na mola (11) e abra a esfera (6).

o pistão (13) move-se para a posição de fechamento.

A pressão reduzida desejada é alcançada quando um equilíbrio entre a pressão na porta A e a pressão ajustada na mola (11) é alcançado. A drenagem do óleo piloto da câmara da mola (14) para o tanque ocorre externamente através da linha de controle (15).

O fluxo de retorno livre da porta A para B pode ser obtido instalando uma válvula de retenção opcional (16).

Uma conexão de manômetro (17) permite monitorar a pressão reduzida na porta A.

estrutura de montagem em subplaca tipo DR 20...50B

Símbolos de  DR ...50B
