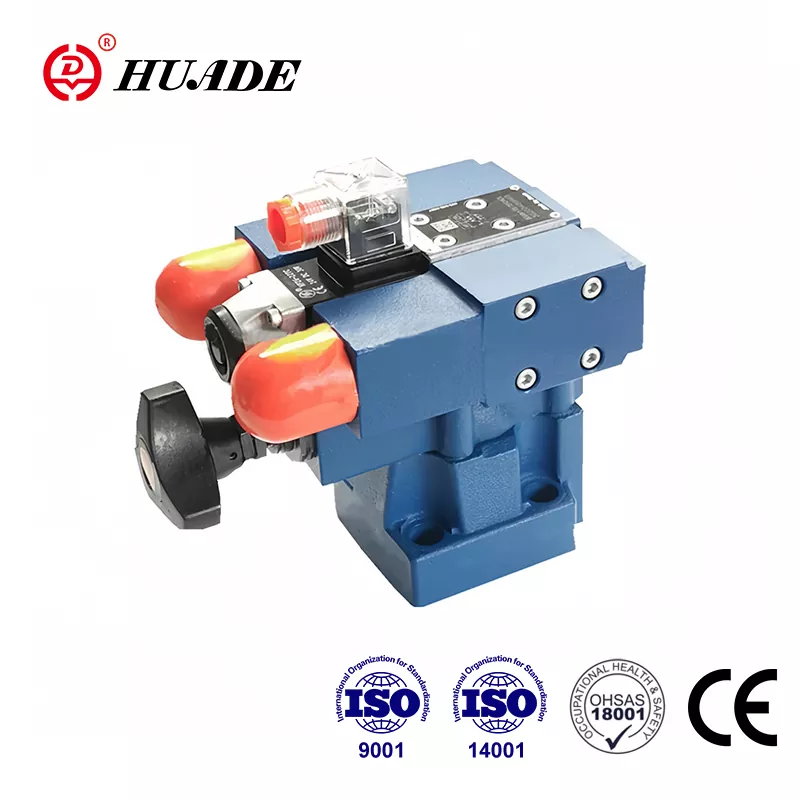

Válvula de alívio de pressão DB3U

Huade Hydraulic presta mais atenção à praticidade de seus produtos. A válvula de alívio de pressão DB3U é competitiva com produtos bem conhecidos, com boa qualidade e menor preço. A Huade Hydraulic introduziu a tecnologia de ponta da Rexroth devido a duas cooperação de longo prazo com Rexroth. Como uma marca líder na indústria hidráulica da China, as válvulas de alívio de pressão do Huade® ganham amplo reconhecimento de mercado e confiança do usuário. Todos os ramos da empresa passaram por ISO9001, ISO14001 e OH SAS18001. Os produtos principais do Huade® receberam o certificado CCS (China Classification Society) e amplamente utilizados na indústria marinha.

Parâmetro do produto da válvula de alívio de pressão DB3U

Recurso do produto e aplicação da válvula de alívio de pressão DB3U

Características:

▶ Montagem de subplicação

▶ Conexão rosqueada

▶ Instalação em coletores

▶ 3 Elementos de ajuste:

. Botão rotativo

. Facide com hexagon interno e tampa de proteção

. Botão rotativo com escala

▶ Controle operado pelo solenóide via válvula direcional montada

Aplicativo:

A válvula de alívio de pressão DB3U é usada para a limitação da pressão operacional.

Seção e símbolos da válvula de alívio de pressão DB3U

Tipos Válvulas de pressão DB3U são válvulas de alívio de pressão operadas por piloto. Eles podem ser alterados para diferentes (2 ou 3 estágio de pressão) por solenóides acionados.

As válvulas de alívio de pressão consistem principalmente na válvula principal. Válvula de controle 4/3,4/1-direcional (tipo WE5 ...) e três válvulas piloto.

Na condição desenergizada, a pressão na porta A é definida pela válvula piloto (7).

A pressão presente na porta A atua no carretel principal (1). Ao mesmo tempo, a pressão é aplicada através das linhas de controle (12) e (4), que são equipadas com orifícios (2) e (3), no lado carregado da mola do carretel principal (1) e no poppet (6) na válvula de controle piloto (7). Se a pressão na porta A exceder o valor definido na primavera (8), o poppet

(6) abre contra a primavera (8).

O sinal para isso vem internamente através das linhas de controle (12) e (4) da porta A. O fluido de pressão no lado carregado da mola do carretel principal (1) agora flui através da linha de controle (3), Poppet (6) na câmara da mola (9). No tipo DB3U ... 30/..., ele flui internamente através da linha de controle (10) para tanque ou no tipo DB3U..30/.. y .., externamente pela porta Y. Devido aos orifícios (2) e (3) uma queda de pressão ocorre no carretel principal (1), a conexão da porta a à porta B está aberta. Agora, o fluido de pressão flui da porta A para a porta B, mantendo a pressão de operação do conjunto de válvulas.

Quando o solenóide "A" é energizado: a pressão na porta A é definida pela válvula piloto II.

Quando o solenóide "B" é energizado: a pressão na porta A é definida pela válvula piloto I.

A pressão de configuração da válvula piloto (7) deve ser maior que a pressão de configuração do piloto I e II.

Tipo db2u

As válvulas de pressão do tipo db2u consistem principalmente em uma válvula de controle direcional (tipo WE5 ...) e três válvulas piloto, a função dessa válvula é basicamente a mesma que o tipo de válvula DB3U.

Estrutura da válvula de alívio de pressão DB3U

Símbolos
