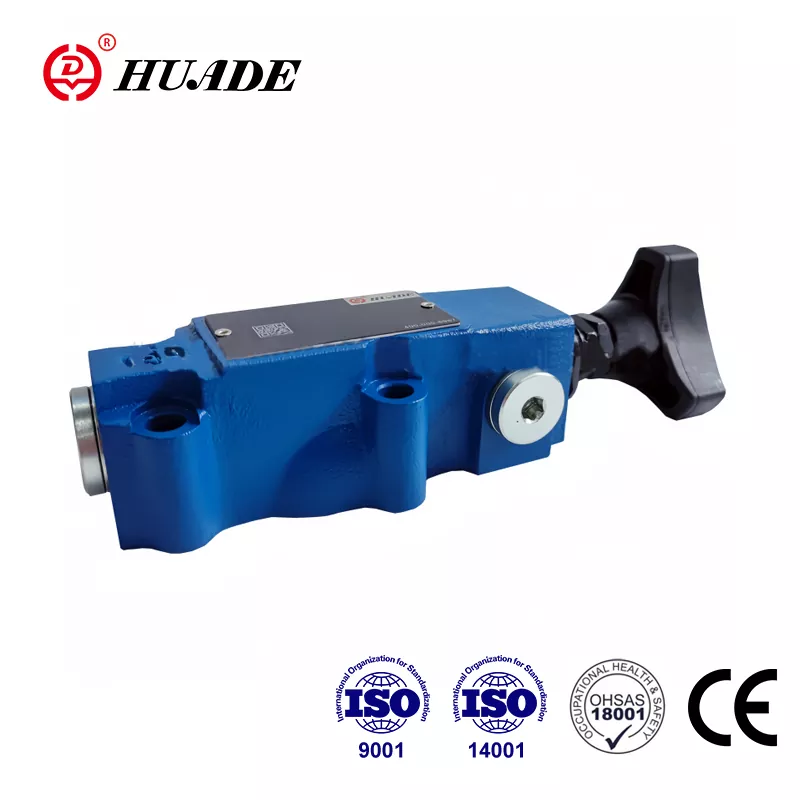

O Beijing Huade Hydraulic Industrial Group é uma renomada empresa estatal especializada em projeto, fabricação e serviço de produtos e equipamentos hidráulicos. A válvula de alívio DBWT pode substituir os produtos oferecidos pela Rexroth®. A fábrica passou ISO9001, ISO14001 e OH SAS18001. A Huade Hydraulic possui um bom sistema de inspeção para garantir a alta qualidade das válvulas hidráulicas. A fábrica opera mais de 750 peças de equipamentos de produção avançados importados de todo o mundo. Cada válvula de pressão será embalada em sacos plásticos impermeáveis e caixas padrão, com marcas antifalsificação anexadas. Os produtos hidráulicos Huade® são amplamente utilizados na indústria militar para promover a modernização de equipamentos de defesa.
|
Dados técnicos |
||
|
Fluido de pressão |
Óleo mineral (para vedação NBR) ou éster de fosfato (para vedação FPM) |
|
|
Faixa de temperatura (℃) |
-30~+80 |
|
|
Faixa de viscosidade (mm2/s) |
10~800 |
|
|
fluxo máximo (L/min) |
3 |
|
|
máx. pressão operacional (MPa) |
31.5 |
|
|
máx. Pressão de ajuste (MPa) |
até 10 ou 31,5 |
|
|
Contrapressão |
DBT (MPa) |
|
|
DBWT (MPa) |
até 10 (AC); até 16 (DC) |
|
|
Válvula piloto |
veja válvula direcional WE5 |
|
Características:
▶ controle remoto de longa distância
▶ montagem da subplaca
▶ três elementos de ajuste:
▶ Botão giratório
▶ Hex. parafuso de cabeça com tampa protetora
▶ Botão giratório travável com escala
Aplicativo:
O tipo DBWT é aplicado para controlar remotamente a pressão do sistema e do dreno, acionando a válvula operada eletricamente.
As válvulas de pressão de controle remoto do tipo DBWT são válvulas de alívio de pressão operadas por piloto.
O tipo DBWT consiste principalmente na válvula principal (1), carretel principal (2), sede da válvula (3), válvula operada eletricamente (5) e ajuste (6)
Estrutura e símbolos da válvula de alívio de pressão DBWT
1.O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.
2. O tanque deve estar vedado e um filtro de ar deve ser instalado na entrada de ar.
3.Produtos sem subplaca ao sair da fábrica, se necessário, faça o pedido especialmente.
4.Valve fixing screws must be high intensity level (class 10.9). Please select and use,them according to the parameter listed in the sample book.
5. A rugosidade da superfície ligada à válvula é necessária. A rugosidade da superfície é de 0,8.
6. O acabamento superficial da peça correspondente é necessário em 0,01/100 mm.
