Válvulas de alívio de pressão DB.K

Através da introdução da tecnologia avançada da Rexroth, a Huade Hydraulic fez progressos significativos no projeto, fabricação de componentes hidráulicos e equipamentos integrados. As válvulas de alívio de pressão Huade® DB.K são mais duráveis ​​em comparação com outros produtos similares. Eles podem substituir os produtos oferecidos pela Rexroth na mesma série. A fim de fornecer produtos acessíveis, a fábrica presta mais atenção à praticidade ao mesmo tempo que introduz mais de 750 equipamentos de produção avançados de todo o mundo para garantir a qualidade. A fábrica passou ISO9001, ISO14001 e OH SAS18001. As válvulas de pressão hidráulica Huade® conquistaram amplo reconhecimento no mercado. Devido à qualidade confiável e desempenho estável, eles são amplamente utilizados em diversos ambientes industriais, como máquinas de construção e sistemas hidráulicos marítimos.

Parâmetro do produto das válvulas de alívio de pressão DB.K

Característica do produto e aplicação de válvulas de alívio de pressão DB.K

Características:

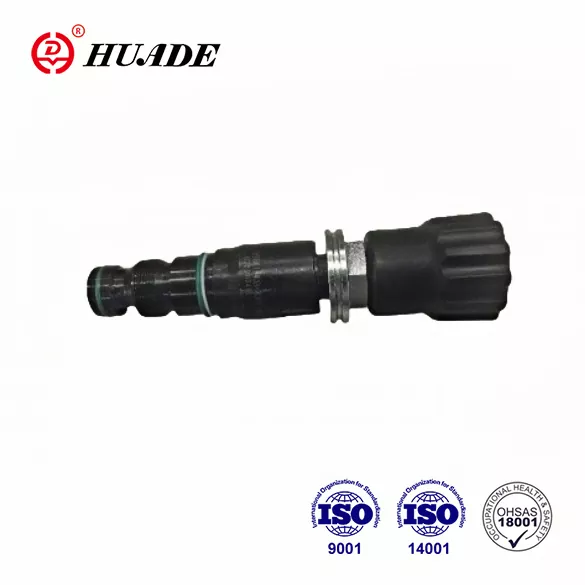

▶ Válvula de cartucho

▶ 4 faixas de pressão

▶ 4 elementos de ajuste

. Botão giratório

. Manga com hexágono e tampa protetora

. Botão giratório travável com escala

. Botão giratório com escala

Aplicativo:

As válvulas limitadoras de pressão tipo DB..K.. são válvulas limitadoras de pressão operadas por piloto para instalação em cartucho. Eles são usados ​​para limitar a pressão em um sistema hidráulico.

Função, seção e símbolos das válvulas de alívio de pressão DB.K

O ajuste da pressão do sistema é feito através do elemento de ajuste (4). Em repouso, as válvulas estão fechadas. A pressão na porta A atua no carretel (1). Ao mesmo tempo, a pressão é passada através do orifício (2) para o lado carregado por mola do carretel (1) e através do orifício (3) para o gatilho piloto (6). Se a pressão

na porta Surge acima do valor definido na mola (5), o gatilho piloto (6) abre. O fluido agora pode fluir do lado carregado por mola do carretel (1), do orifício (3) e do canal (8) para a porta Y. A queda de pressão resultante move o carretel (1), fazendo com que ele abra a conexão de A para B, enquanto a pressão ajustada na mola (5) é mantida.

O retorno do óleo piloto das duas câmaras de mola é feito externamente através da porta Y.

estrutura do DB 10 K2-40B

Símbolo

Perceber

1.O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.

2. O tanque deve estar vedado e um filtro de ar deve ser instalado na entrada de ar.

3.Produtos sem subplaca ao sair da fábrica, se necessário, faça o pedido especialmente.

4. Os parafusos de fixação da válvula devem ser de alto nível de intensidade (classe 10.9). Selecione e use-os de acordo com os parâmetros listados no livro de amostras.

5. A rugosidade da superfície ligada à válvula é necessária. A rugosidade da superfície é de 0,8.

6. O acabamento superficial da peça correspondente é necessário em 0,01/100 mm.
