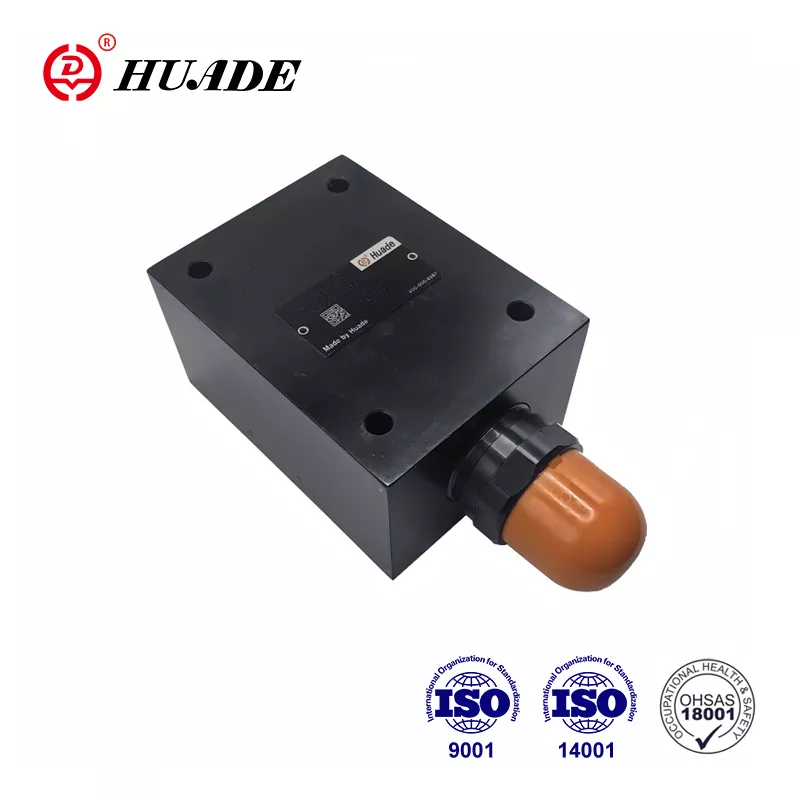

Válvula de alívio de pressão DBD

O grupo industrial hidráulico de Pequim Huade é uma empresa estatal de renome especializada no design, fabricação e serviço de produtos e equipamentos hidráulicos. A válvula de alívio do DBWT pode substituir os produtos oferecidos pela Rexroth®. A fábrica passou por ISO9001, ISO14001 e OH SAS18001. Huade Hydraulic tem um bom sistema de inspeção para garantir a alta qualidade das válvulas hidráulicas. A fábrica opera mais de 750 peças equipamentos avançados de produção importados de todo o mundo. Cada válvula de pressão será embalada em sacolas plásticas à prova d'água e caixas padrão, com marcas anti-assassinatos presas. Os produtos hidráulicos Huade® são amplamente utilizados na indústria militar para promover a modernização de equipamentos de defesa.

Parâmetro do produto da válvula de alívio de pressão DBD

Recurso do produto e aplicação da válvula de alívio de pressão DBD

Características:

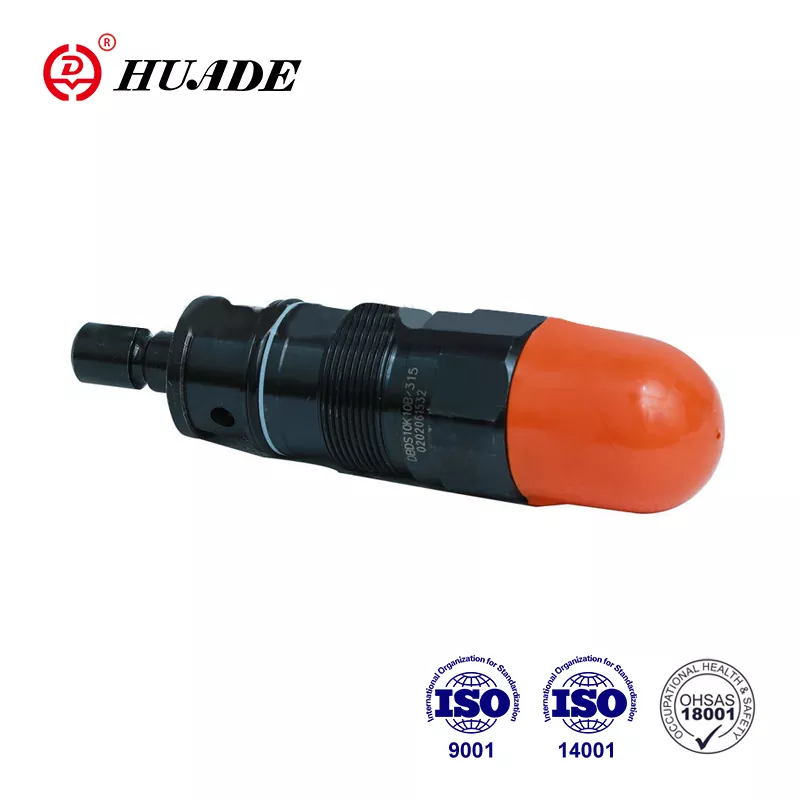

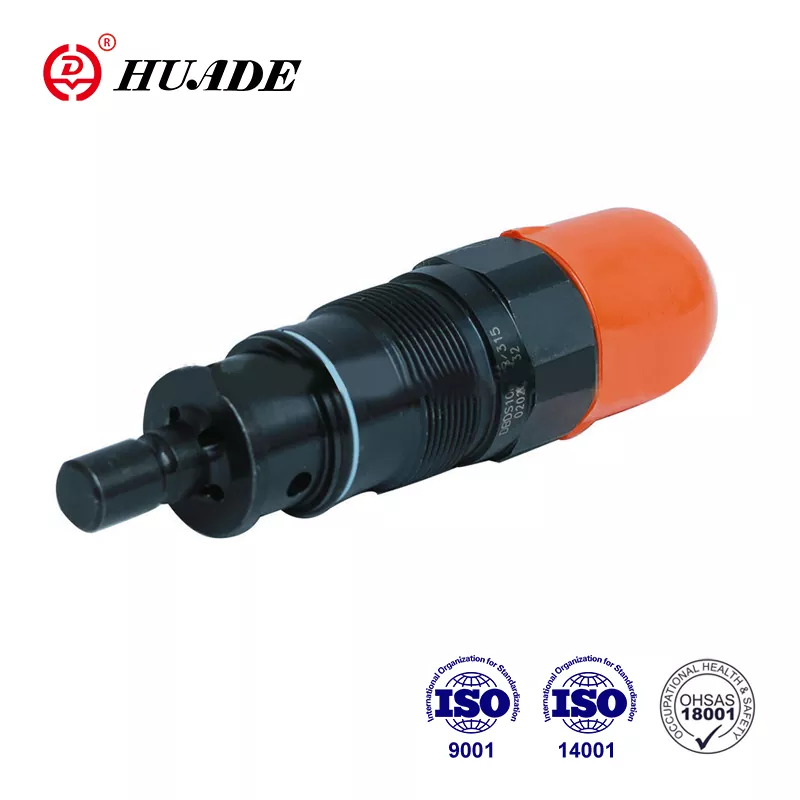

▶ como válvula de cartucho

▶ Para conexões roscadas

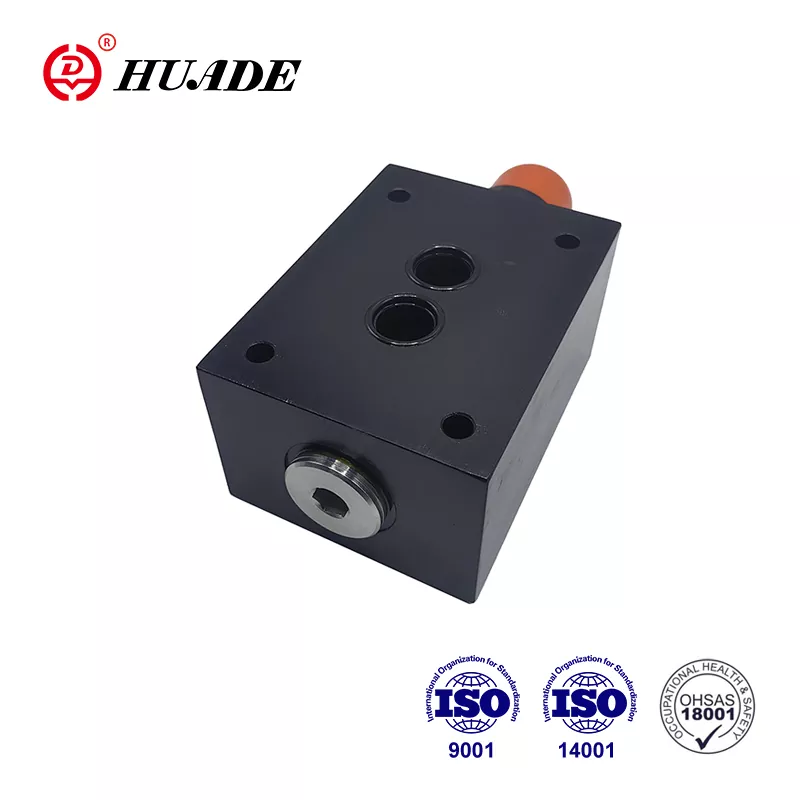

▶ para montagem de subplicação

▶ 3 Elementos de ajuste de pressão, opcional:

· Botão rotativo

· .Hex. parafuso da cabeça com tampa de proteção

· Botão rotativo travável com escala

Aplicativo:

Funções, seção e símbolos da válvula de alívio de pressão DBD

As válvulas de alívio de pressão do DBD são válvulas de poppet em operação direta.

Eles são usados para limitar a pressão em um sistema hidráulico.

As válvulas consistem principalmente em manga (1), mola (2), poppet com bobo de amortecimento (4) (estágios de pressão de 2,5 a 40 MPa) ou bola (4) (estágio de pressão 63 MPa) e elemento de ajuste (3). A configuração da pressão do sistema é infinitamente variável através do elemento de ajuste (3). A mola (2) empurra o poppet (4) no assento. O canal P está conectado ao sistema. A pressão presente no sistema é aplicada à área de poppet (ou bola).

Se a pressão no canal p subir acima da válvula definida na mola (2), o poppet (4) será aberto contra a mola (2). Agora, os fluxos de fluido de pressão formam canal P no canal T. O golpe do poppet (4) é limitado por um pino. Em ordem para manter uma boa configuração de pressão em toda a faixa de pressão, a faixa de pressão é dividida em 7 estágios de pressão. Um estágio de pressão corresponde a uma certa mola para uma pressão de operação máxima que pode ser definida com ele.

Estrutura e símbolos da válvula de alívio de pressão DBD

Símbolos de DBD

Perceber

1.O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.

2. O tanque deve estar selando e um filtro de ar deve ser instalado na entrada do ar.

3. Produz sem subplicação ao sair da fábrica, se precisar, por favor, pedindo especialmente.

4. Os parafusos de fixação da válvula devem ser o nível de alta intensidade (classe 10.9). Selecione e use -os de acordo com o parâmetro listado no livro de amostra.

5. A rugosidade da superfície ligada à válvula é necessária rugosidade da superfície é 0,8.

6. O acabamento da superfície da peça de acasalamento é necessário para 0,01/100mm.
