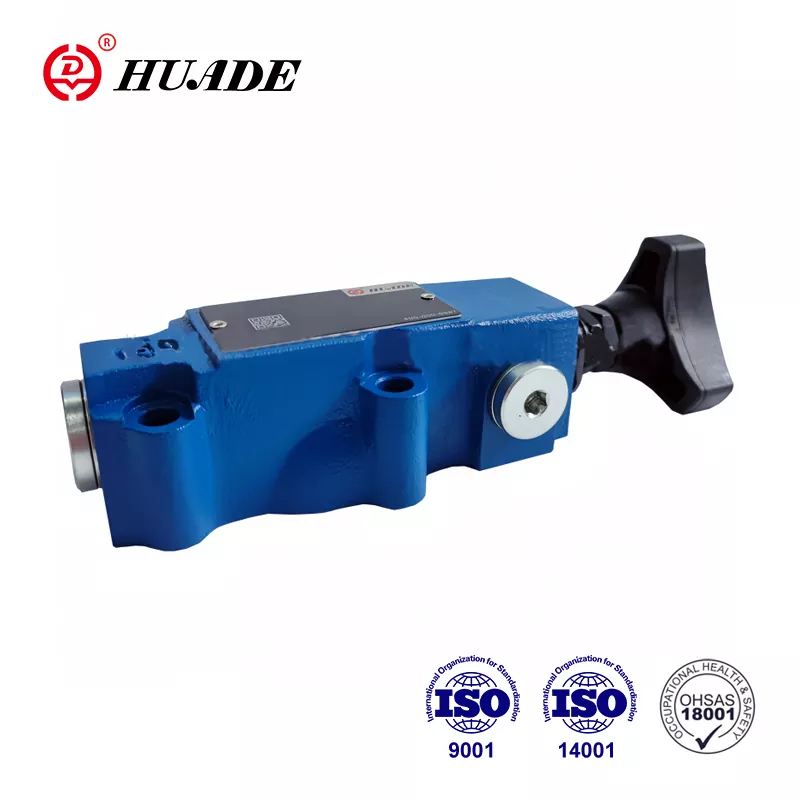

Válvula de alívio de controle remoto DBT

experiências de cooperação com a Rexroth desde 1979. A válvula de alívio de controle remoto Huade® DBT tem um preço acessível. É mais avançado em tecnologia e mais durável que os produtos similares desta linha. A Huade Hydraulic dá grande ênfase à qualidade. A fábrica opera mais de 750 peças de equipamentos de produção avançados importados de todo o mundo para garantir a qualidade das válvulas hidráulicas. Todas as válvulas de pressão passarão por testes rigorosos antes de saírem da fábrica. A fábrica passou ISO9001, ISO14001 e OH SAS18001. Huade® é uma marca de destaque na indústria hidráulica chinesa. A série de válvulas de controle de pressão é amplamente utilizada em sistemas hidráulicos marítimos e outros campos devido ao desempenho superior.

Parâmetro do produto da válvula de alívio de controle remoto DBT

Característica do produto da válvula de alívio de controle remoto DBT

Características:

▶ controle remoto de longa distância

▶ montagem da subplaca

▶ três elementos de ajuste:

▶ Botão giratório

▶ Hex. parafuso de cabeça com tampa protetora

▶ Botão giratório travável com escala

Funções, seção e símbolos da válvula de alívio de controle remoto DBT

As válvulas de pressão de controle remoto dos tipos DBT e DBWT são válvulas de alívio de pressão operadas por piloto.

O tipo DBT consiste principalmente na válvula principal (1), carretel principal (2), sede da válvula (3) e ajuste (6)

A pressão do sistema atua no carretel (2) através do orifício. Se a pressão exceder a válvula ajustada na mola, o fluido de pressão será drenado para o tanque pela porta T (ou drenado externamente).

Estrutura e símbolos da válvula de alívio de pressão DBT

Perceber

1.O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.

2. O tanque deve estar vedado e um filtro de ar deve ser instalado na entrada de ar.

3.Produtos sem subplaca ao sair da fábrica.

4. Os parafusos de fixação da válvula devem ser de alto nível de intensidade (classe 10.9). Selecione e use-os de acordo com os parâmetros listados no livro de amostras.

5. A rugosidade da superfície ligada à válvula é necessária. A rugosidade da superfície é de 0,8.

6. O acabamento superficial da peça correspondente é necessário em 0,01/100 mm.
