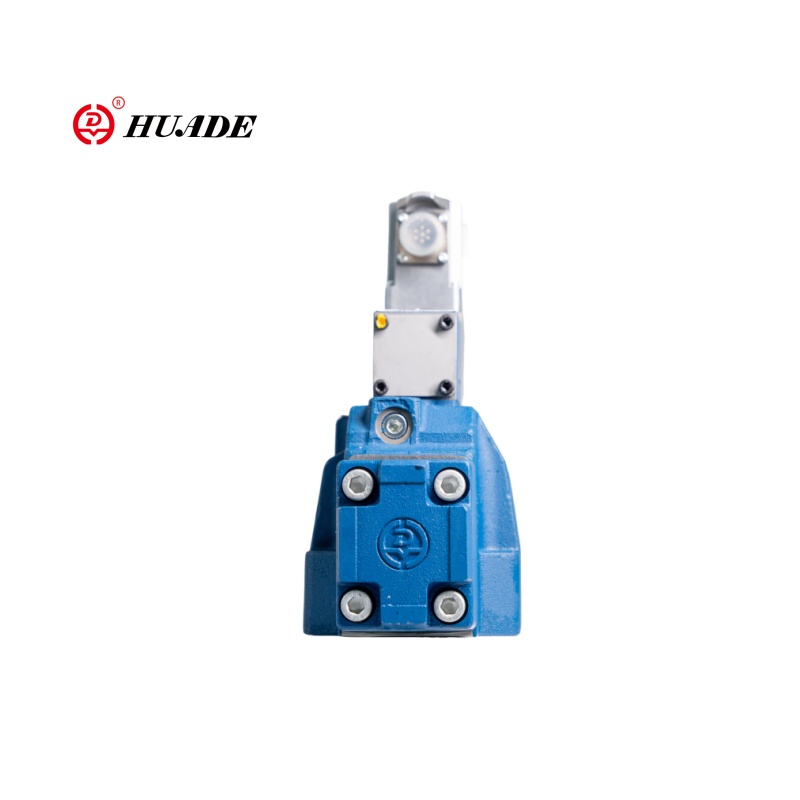

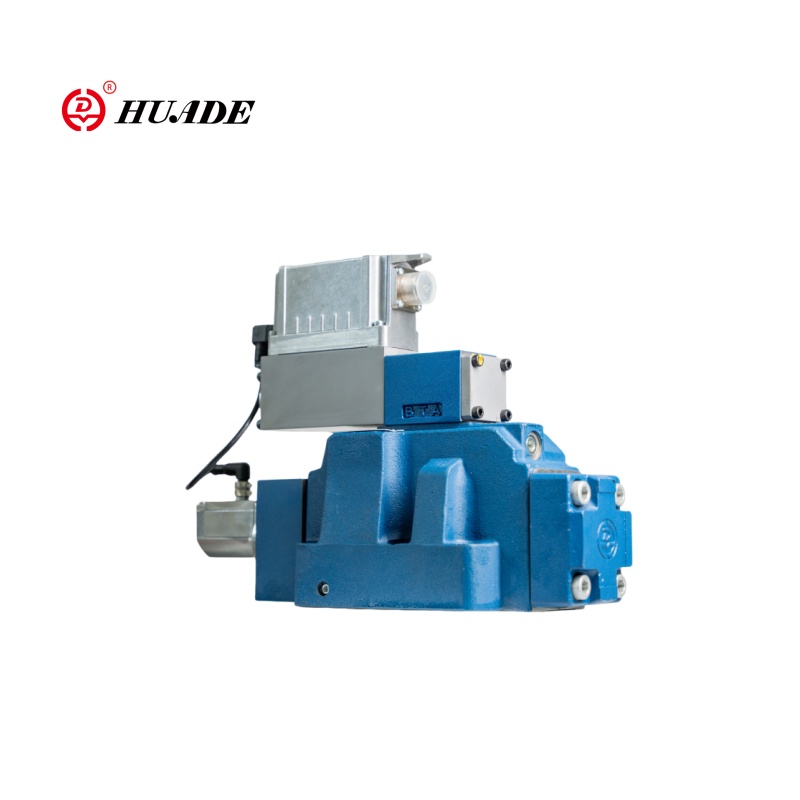

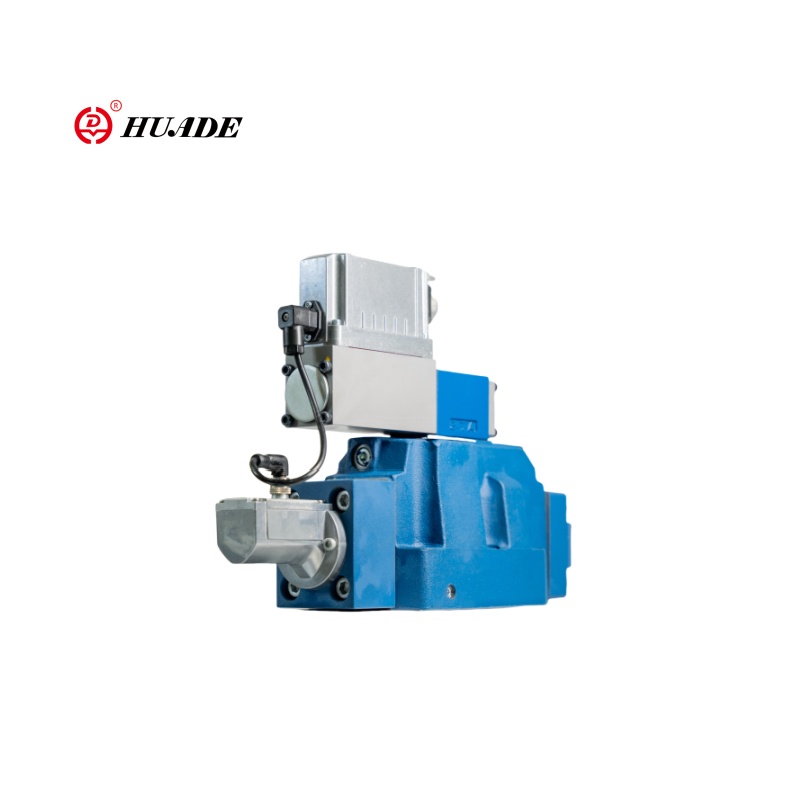

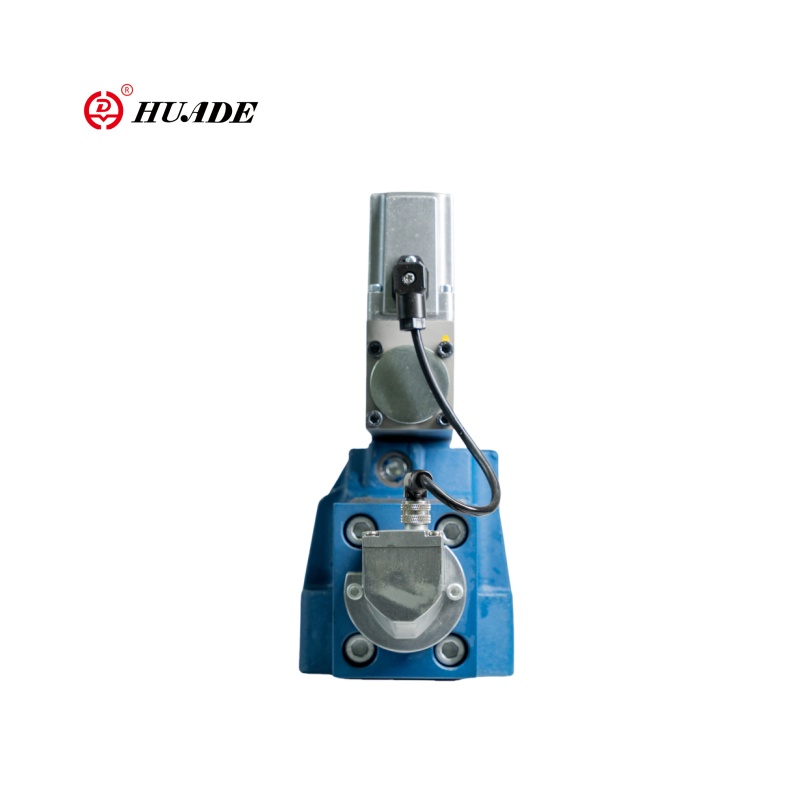

Válvula direcional proporcional 4wrle-4x

A válvula direcional proporcional de Huade 4wrle-4x é uma válvula direcional proporcional eletro-hidráulica (com feedback de posição OBE). O método de controle é o controle de circuito fechado do loop fechado do solenóide + da válvula proporcional (feedback de LVDT). O design do corpo da válvula 4WRLE-4X de Huade, a tecnologia de vedação e o desempenho do solenóide estão próximos dos níveis de Rexroth, mas a durabilidade sob condições de trabalho extremas (como vibração de alta frequência e operação contínua a longo prazo) pode ser um pouco diferente. O preço do produto de Huade é geralmente 20% -30% menor que o Rexroth, com desempenho de custo significativo. A cadeia de suprimentos está localizada, o ciclo de entrega é curto e a resposta do serviço pós-venda é rápida.

Parâmetro do produto da válvula direcional proporcional 4wrle-4x

Recurso do produto e aplicação da válvula direcional proporcional 4wrle-4x

Características:

▪ Confiável - design comprovado e robusto

▪ Alta qualidade -carretel e manga da válvula de controle piloto

▪ O carretel de controle da válvula de controle piloto está na posição "falha segura" quando a unidade é desligada

▪ O carretel de controle da válvula principal está na posição central centrada na mola e/ou na posição de deslocamento

▪ Flexível - adequado para controle de posição, velocidade e pressão

▪ Precisa - alta sensibilidade à resposta e pouca histerese

Aplicativo:

A válvula direcional proporcional 4WRLE-4X é adequada para sistemas de controle hidráulico com altos requisitos para desempenho dinâmico, precisão e confiabilidade, especialmente em situações em que são necessárias resposta rápida e feedback de circuito fechado. A válvula proporcional 4WRLE-4X de Huade é amplamente utilizada em automação industrial, máquinas-ferramentas e equipamentos de processamento, máquinas de moldagem por injeção e máquinas de fundição, equipamentos de teste e simulação, máquinas de engenharia etc.

Detalhes da produção da válvula direcional proporcional 4wrle-4x

Função, seção

A válvula tipo 4wrle é a válvula de controle direcional operada por piloto com feedback da posição elétrica e eletrônica integrada (OBE).

Composição da válvula:

1. Válvula do piloto com núcleo da válvula e estrutura da manga da válvula (1)

2.Main Válvula com o feedback central da mola e posição (2)

3. Amplificador integrado (3)

Função:

Quando os eletrônicos integrados (OBE) são desligados ou inativos, o carretel de controle da válvula de controle piloto é operado na mola na posição "segura por falhas". O carretel de controle da válvula principal está em sua posição central centrada na mola.

Os eletrônicos integrados (OBE) comparam o valor de comando especificado com o valor real da posição do carretel de controle da válvula principal. Em caso de desvios de controle, o solenóide de controle será ativado. Devido à força magnética alterada, o carretel de controle piloto é ajustado contra

a primavera.

O fluxo, que é ativado através das seções transversais de controle, leva a um ajuste do carretel de controle principal. A seção transversal de AVC/controle do carretel principal de controle é regulada proporcionalmente ao valor do comando.

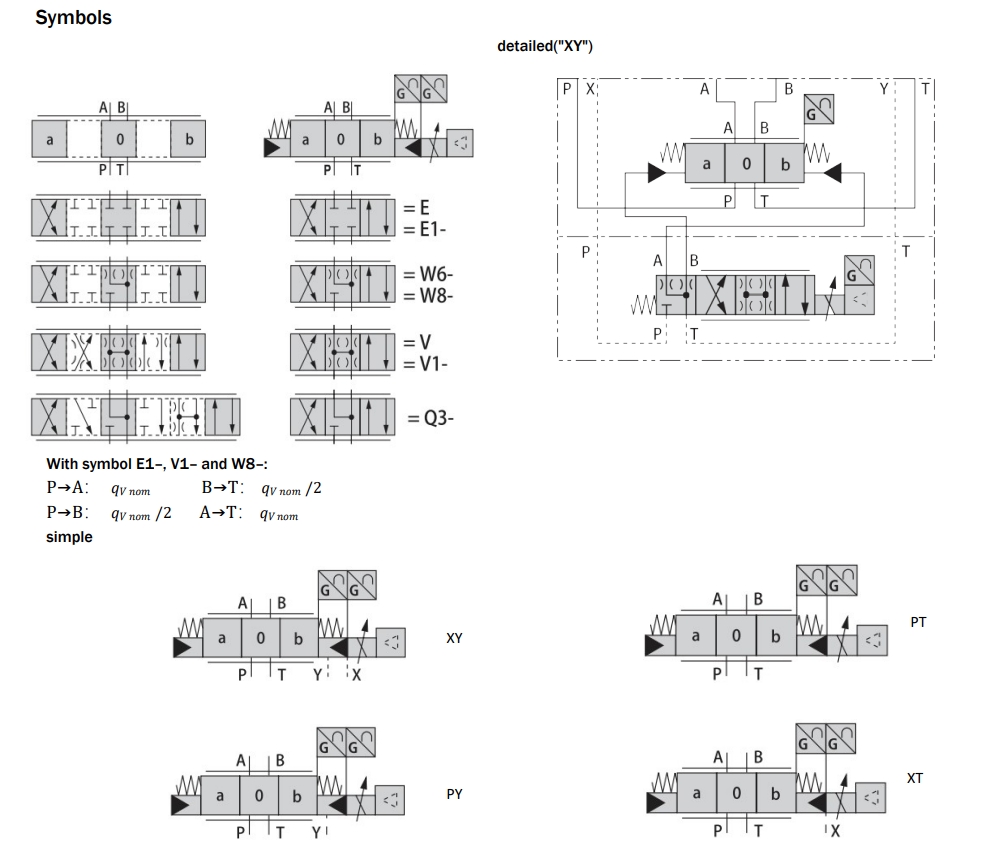

O suprimento de óleo piloto na válvula de controle piloto é interno via porta P ou externa via porta X. O feedback pode ser interno via porta t ou externa via porta y até o tanque.

Controle o desligamento solenóide

No caso dos seguintes erros, os solenóides de controle são desenergizados pela eletrônica integrada (OBE), o carretel de controle piloto é definido como sua posição "segura por falhas" e descarrega as câmaras de óleo piloto da válvula principal. Operado pela mola, a principal bobina de controle da válvula se moverá para a posição central.
