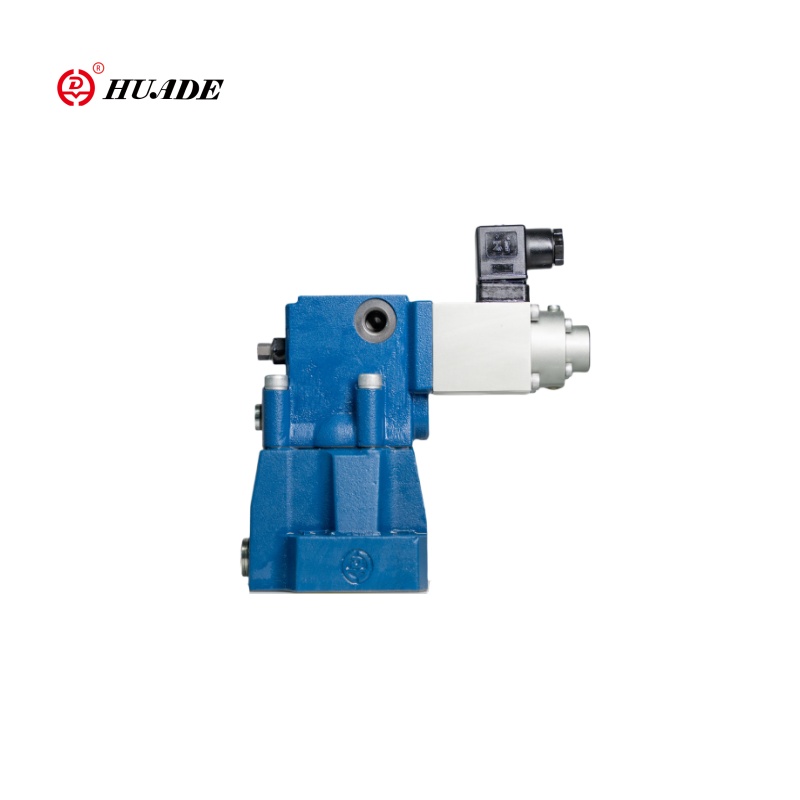

Dre de válvula de redução de pressão proporcional

Como distribuidor da Huade Hydraulic, fornecemos aos clientes que a pressão proporcional reduz a válvula Dre. A válvula de redução de pressão proporcional de pressão piloto de Huade Hydraulic tornou-se um componente-chave indispensável em vários setores industriais devido à sua alta precisão, estabilidade e ampla gama de aplicações. Os produtos hidráulicos da Huade são conhecidos por sua qualidade e, juntamente com seus preços baixos, fizeram de Huade um líder na indústria hidráulica da China. Além disso, como seus produtos podem servir como alternativas aos produtos Rexroth, as válvulas hidráulicas da Huade são um substituto econômico que vale a pena considerar.

Enviar consulta Baixar PDF

Descrição do produto

Os tipos de redução de pressão proporcional de Huade são válvulas de redução de pressão operada por piloto. Eles são usados para a redução de uma pressão de trabalho.

A válvula reduzida por pressão proporcional Dre consiste basicamente na válvula piloto (1) com solenóide proporcional (2) válvula principal (3) com conjunto principal de bobinas (4), bem como uma válvula de retenção opcional (5).

Parâmetro do produto de pressão de pressão proporcional DRE

Hidráulico
Pressão Max.Setting (MPA)	Portas A e B	31.5
	Porta y	vá para o tanque .Não pressão
Pressão máxima, para a porta A (MPA)	O mesmo que classificação de pressão
Min.Setting Pressure.PE Porta A (MPA)	Estar relacionado a "Q". (Veja curvas)
Linearidade (%)	± 3,5
Repetibilidade (%)	<± 2
Histerese	Com aljava ± 2,5% pmax. Sem aljava ± 4,5% PMAX
Fluidos	Óleo mineral (para vedação NBR), éster de fosfato (para selo FPM)
Faixa de viscosidade (mm²/s)	2,8 to380
Faixa de temperatura do fluido (℃)	-20 a +70
Elétrica
Tensão de fornecimento	DC
Min.Control Current (a)	0.1
Max.Control Current (a)	0.8
Resistência da bobina (ω)	válvula antiga aos 20 ℃ é 19,5, a válvula máxima é 28,8
Obrigação	contínuo
Temperatura Max.Condition (℃)	50
Isolamento para DIN 40 050	IP65
Amplificador associado	Connecter plug-in
Aplique elétrico	VT_2000: 40 (juntos fornecem)

Recurso do produto e aplicação de pressão de pressão proporcional DRE

Características:

▶ Opcional Max.Pressure Protecting

▶ Válvula de retenção opcional entre A e B

▶ Válvula usada para reduzir uma pressão de trabalho

▶ Para montagem de subplicação

▶ Válvula e eletrônica de uma escuridão

Aplicativo:

A válvula reduzida por pressão proporcional DRE/DRE tem uma estrutura simples, instalação e depuração convenientes, forte capacidade de fluxo, pequena perda de pressão, boa repetibilidade e linearidade e é adequada para ocasiões com grande fluxo do sistema. É amplamente utilizado em máquinas -ferramentas, indústria leve, metalurgia, construção naval, engenharia, mineração, aeroespacial e outros campos.

Particularidades de função e válvula de pressão de pressão proporcional DRE

Tipo dre ...

A configuração da pressão na porta A depende da tensão presente nos solenóides proporcionais (2).

Em repouso, sem pressão na porta B, a mola mantém o carretel principal (4) em sua posição inicial. A conexão de B a A está fechada, um salto de inicialização é, portanto, evitado.

A pressão na porta A atua via conexão na área do carretel principal.

O óleo piloto é retirado da porta A (NS 10) ou da porta B (NS 20,30) e passa pela conexão com o controlador de fluxo constante, que mantém a constante de fluxo de óleo piloto, independentemente das quedas de pressão entre as portas A e B. de de O controlador de fluxo constante O fluxo de óleo piloto passa para a câmara da mola, através de duas conexões, via sede da válvula na porta Y e a partir daí para a linha de drenagem.

A pressão necessária na porta A é definida no amplificador relevante.

Símbolos de pressão de pressão proporcional Dre
