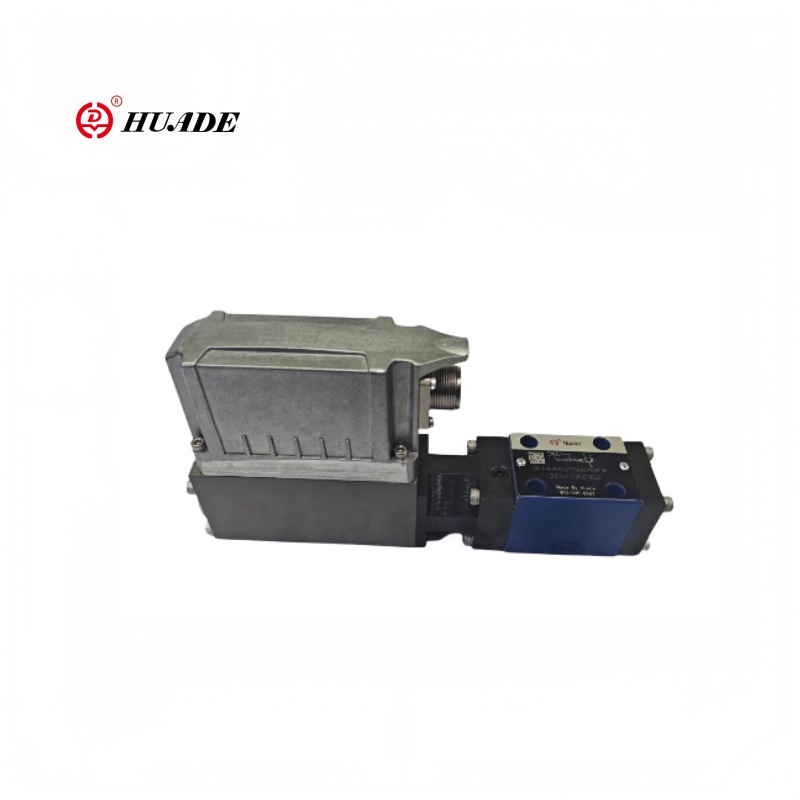

Válvula de redução de pressão proporcional Drebe 6x-1x

A série proporcional de pressão proporcional de seis vias, reduzindo a série Drebe 6x-1x, adota um design piloto, que pode reduzir a força de acionamento do núcleo da válvula principal e melhorar a velocidade de resposta (a resposta da frequência pode atingir mais de 10Hz). A estrutura de seis vias reduz a complexidade do pipeline e é adequada para espaços compactos. O Valve Drebe 6x-1x suporta protocolos de comunicação industrial padrão (como Profinet, Ethercat), que é fácil de integrar em sistemas hidráulicos inteligentes.

Parâmetro do produto da válvula de redução de pressão proporcional Drebe 6x-1x

Recurso do produto e aplicação de pressão proporcional Redução da válvula Drebe 6x-1x

Características:

▶ Válvulas operadas com piloto com feedback de posição e eletrônicos a bordo para reduzir a pressão do sistema no consumidor (somente petróleo piloto interno)

▶ Versão de 3 vias (p-a/a -t), pmin = pt

▶ Ajustável através da posição da armadura contra a mola de compressão

▶ Histrese mínima controlada pela posição <1 %, tempos de resposta rápidos, consulte dados técnicos

▶ Limitação de pressão para um nível seguro, mesmo com eletrônicos com defeito (corrente solenóide I> IMAX)

▶ Para fixação de subplicação, configuração de orifício de montagem para ISO 4401-03-02-0-05. Subplantes de acordo com a folha de catálogo RE45053 (Ordem separadamente)

▶ Conector de plug-in para DIN 43563-AM6, consulte a folha de catálogo re 08008 (encomenda separadamente)

▶ Dados para a eletrônica de gatilho a bordo

Aplicativo:

Série Drebe 6x-1x da Válvula Redutor de Pressão Proporcional é um componente de alto desempenho em sistemas hidráulicos industriais, adequados para condições de trabalho complexas que requerem controle preciso de pressão e resposta dinâmica, como máquinas de construção, equipamentos metalúrgicos, máquinas de moldagem por injeção e máquinas de moldura.

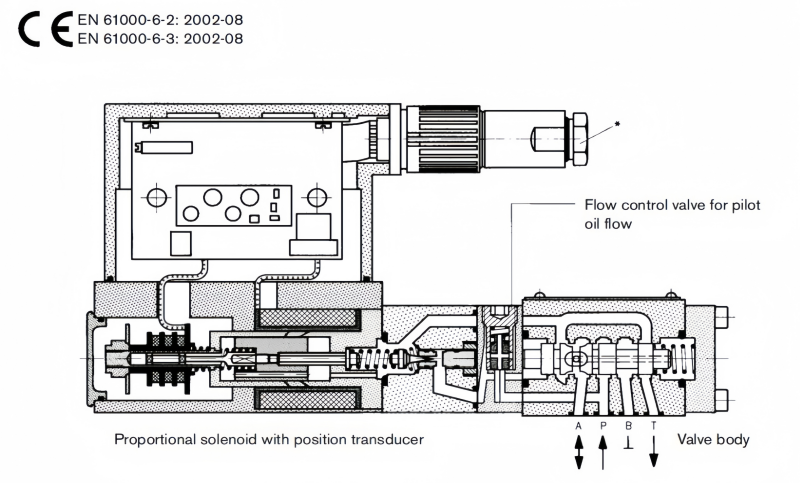

Função e seção da pressão proporcional Redução da válvula Drebe 6x-1x

Em geral

Tipo Drebe6X Proporcional Pressão Redutor As válvulas são operadas com um estágio principal de três vias.

A válvula piloto (estágio piloto da válvula de alívio de pressão) é fornecida internamente com um fluxo controlado de óleo piloto via P.

As válvulas são acionadas por meio de um solenóide proporcional controlado por posição com eletrônicos a bordo.

Com essas válvulas, a pressão em um (consumidor) pode ser infinitamente ajustada e reduzida em relação ao ponto de ajuste.

Princípio básico

Para ajustar a pressão do sistema em A, um ponto de ajuste é definido nos eletrônicos de gatilho. Com base nesse ponto de ajuste, os eletrônicos controlam a posição do solenóide contra a força da mola. O solenóide proporcional é posicionado com precisão na curva característica da mola. O estágio piloto é fornecido com óleo de P a uma taxa de fluxo <0,6 L/min através de uma válvula de controle de fluxo. A pressão do piloto é comparada com a pressão do consumidor (mais primavera) em A e regulada.

A mola resulta em pamin = p em t.

Limitação de pressão para máxima segurança

Se ocorrer uma falha nos eletrônicos, para que a corrente solenóide (IMAX) excedesse seu nível especificado de maneira descontrolada, a pressão não pode subir acima do nível determinado por

a força máxima da mola.
