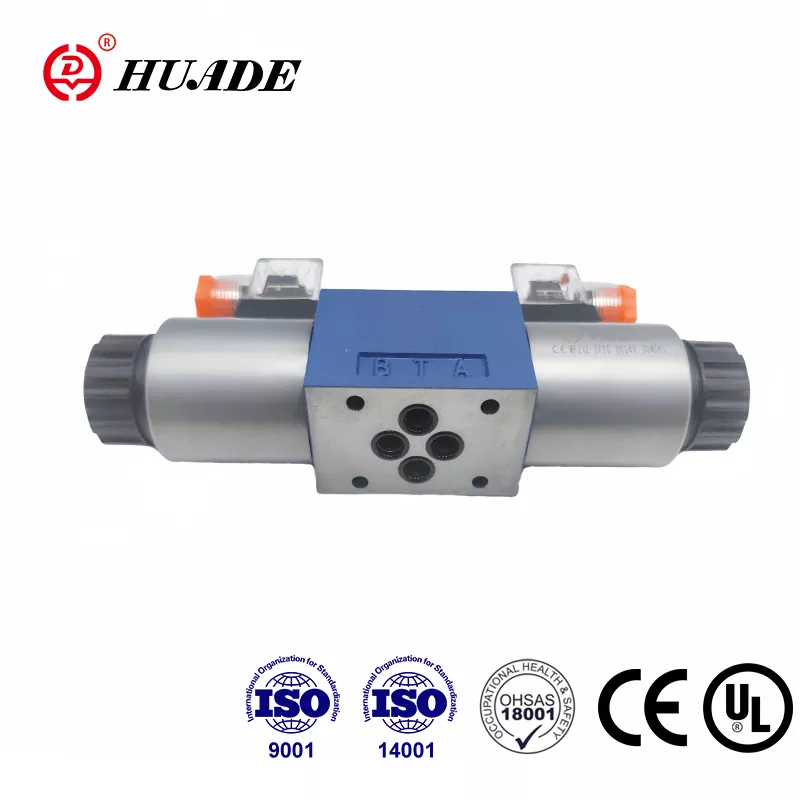

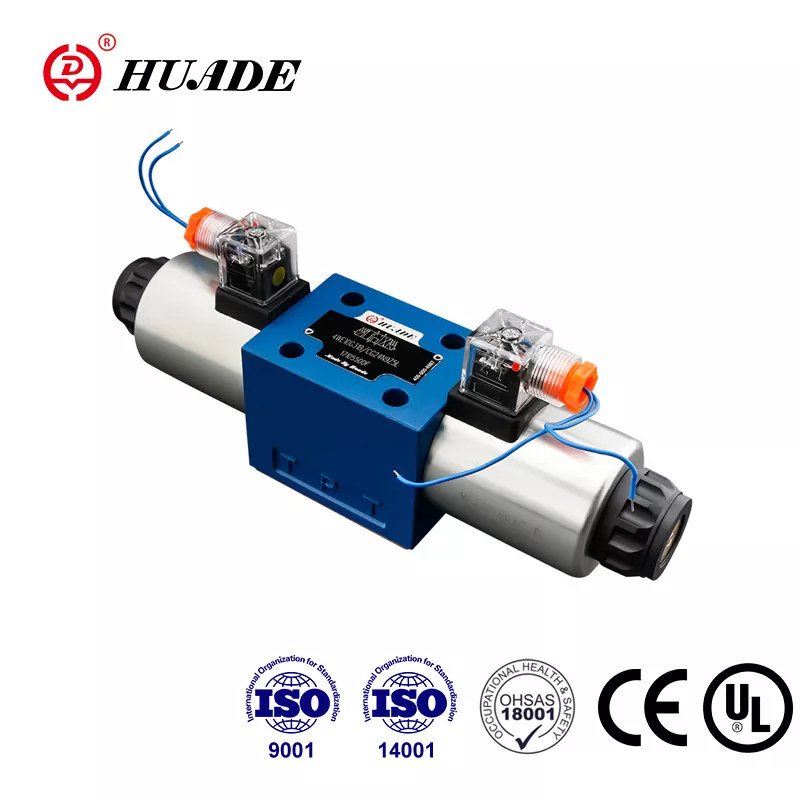

Cooperando com a Rexroth duas vezes desde 1979, a Huade Hydraulic tornou-se um fabricante líder na indústria hidráulica da China. A válvula de carretel direcional Huade® tipo 4WE 10 D é um substituto para os produtos Rexroth. A série de válvulas solenóides direcionais passou pelas certificações CE e UL. Essas válvulas são competitivas com produtos conhecidos, de boa qualidade e menor preço. A fábrica passou ISO9001, ISO14001 e OH SAS18001. Huade® é uma marca de destaque na indústria hidráulica chinesa. As válvulas direcionais hidráulicas Huade® estão envolvidas em muitos projetos nacionais de transformação de equipamentos técnicos e de defesa para promover a modernização de equipamentos de defesa.
|
Pressão operacional máx. |
Portas A.B.P (MPa) |
para 31,5 |
|
Portas T (MPa) |
16 |
|
|
Fluxo máximo (L/min) |
120 |
|
|
Seção transversal (posição de comutação 0): |
Com símbolo Q aprox.6% da área nominal |
|
|
Fluido de pressão |
Óleos minerais (para vedação NBR) ou éster fosfato (para vedação FPM) |
|
|
Faixa de temperatura do fluido de pressão （℃） |
-30~+80 |
|
|
Faixa de viscosidade (mm2/s) |
2,8~500 |
|
|
Peso (kg) |
Válvula com 1 solenóide |
5,1 (CC), 4,3 (CA) |
|
Válvula com 2 solenóides |
6,7 (CC), 5,1 (CA) |
|
Características:
▶ Válvula de carretel direcional operada por solenóide direto como versão padrão
▶ Solenóides CC ou CA de pino úmido com bobinas removíveis
▶ Contorno perfeito
▶ As bobinas podem ser substituídas sem abrir a câmara estanque à pressão
▶ Escolha entre conexões elétricas centrais ou individuais
▶ Controle manual opcional
▶ Longa vida
▶ Padrão de portabilidade para Din 24 340 forma A, ISO 4401 e CETOP - RP 121H
As válvulas direcionais 4WE 10 são compostas basicamente pela carcaça (1), um ou dois solenóides (2), carretel de controle (3) e uma ou duas molas de retorno (4). Em repouso, o carretel de controle (3) é mantido em sua posição central ou inicial por meio de molas de retorno (4) (exceto no caso de carretéis de impulso). O carretel de controle (3) é operado por solenóides de pino úmido (2). A força do solenóide (2) atua no carretel de controle (3) e o move da posição de repouso até a posição final desejada. Isso permite o fluxo livre de P para A e de B para T ou de P para B e de A para T.
Ao desenergizar o solenóide (2), o carretel de controle (3) retorna à sua posição inicial pela mola de retorno (4).
O comando manual opcional (5) permite que o carretel de controle (3) seja movido sem que os solenóides sejam energizados.
Diagrama estrutural da série WE 10 30B
1. O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.
2. O tanque deve estar vedado e um filtro de ar deve ser instalado na entrada de ar.
3. Produtos sem subplaca ao sair da fábrica.
4. Os parafusos de fixação da válvula devem ser selecionados e utilizados de acordo com o livro de amostras.
5. A rugosidade da superfície ligada à válvula é necessária para 0,8.
6. O acabamento superficial da peça correspondente é necessário em 0,01/100 mm.
