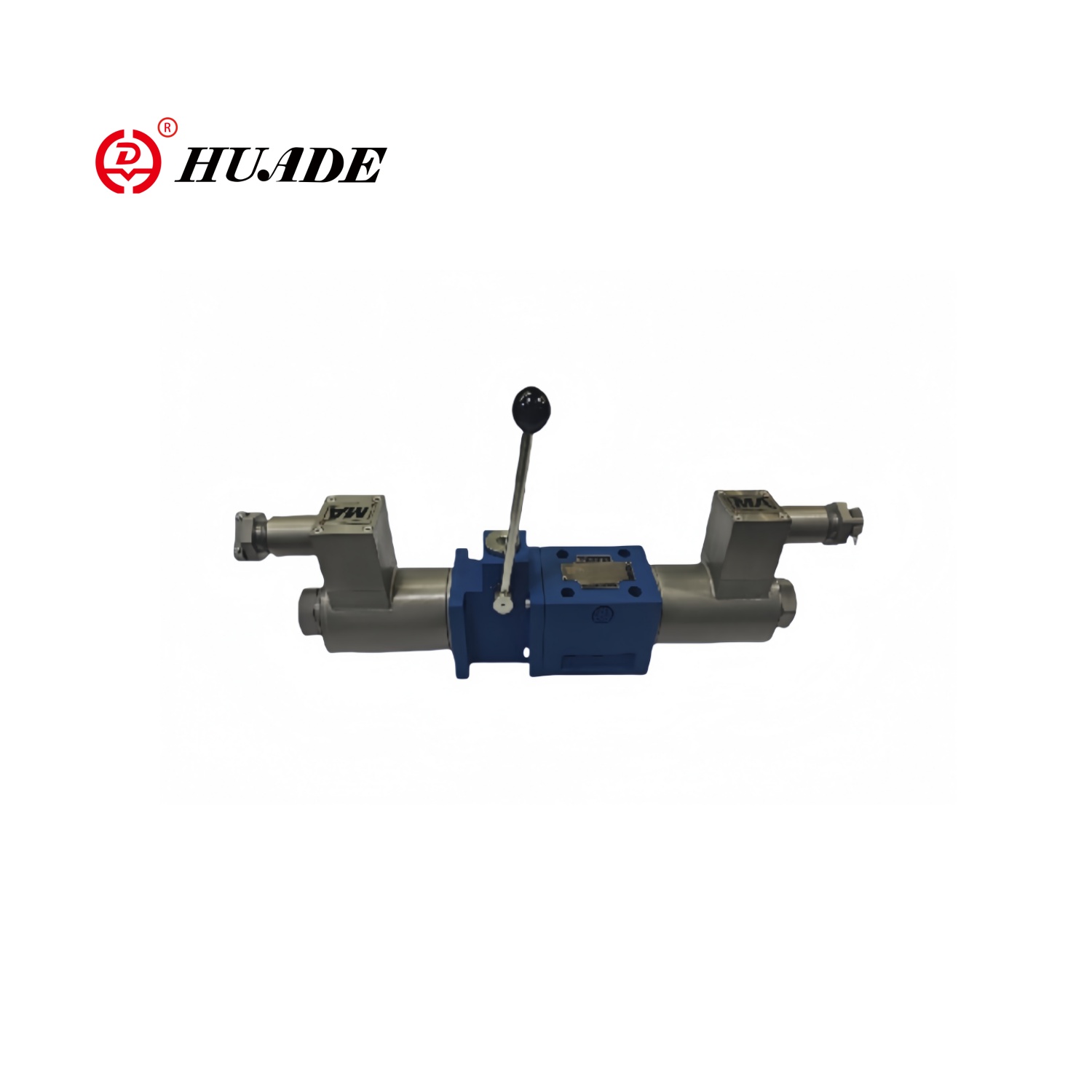

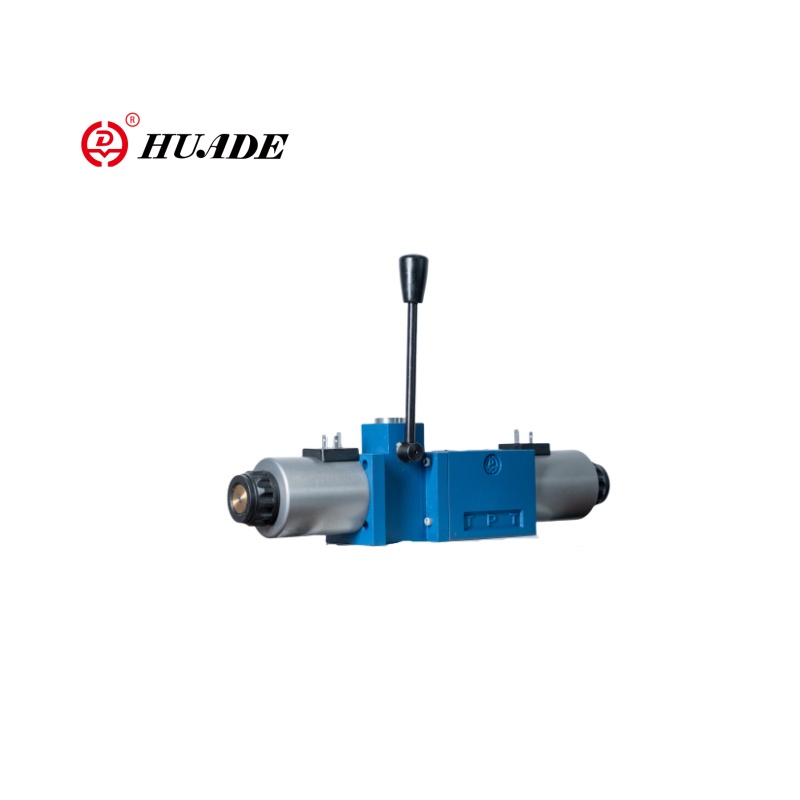

Válvula solenóide à prova de explosão com alça 4WEM6

A válvula solenóide à prova de explosão com alça 4WEM6 é uma válvula de controle direcional de dupla função com controle solenóide e operação manual de emergência. A válvula solenóide à prova de explosão 4WEM6 é amplamente utilizada em sistemas hidráulicos e pneumáticos industriais que requerem controle direcional confiável e manuseio de falhas de emergência.

A válvula solenóide à prova de explosão 4WEM6 com a alça adota o corpo da válvula de aço inoxidável ou da liga de cobre, que é resistente à corrosão e resistente a alta pressão. Quando em uso, em caso de falha de energia, falha da bobina ou falha automática do sistema, a válvula pode ser diretamente operada mecanicamente pela alça para garantir a segurança do sistema.

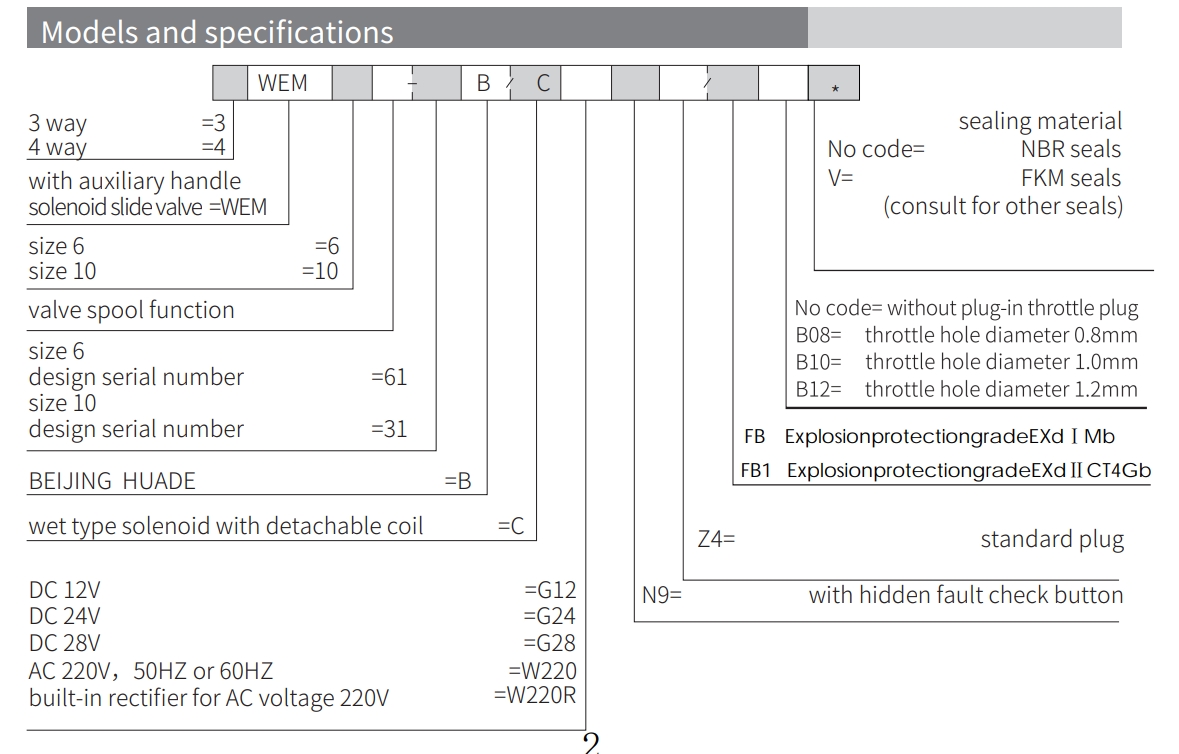

Parâmetro do produto da válvula solenóide à prova de explosão com alça 4WEM6

Recurso do produto e aplicação da válvula solenóide à prova de explosão com alça 4WEM6

Características:

▶ A abertura, fechamento e direção do fluxo controlado pelo solenóide e manual

▶ Solenóide de pinos úmidos com bobina destacável

▶ O solenóide pode girar 90 °

▶ Montagem de subplicação

Aplicativo:

A válvula solenóide à prova de explosão 4WEM6 com alça é amplamente utilizada em gás petroquímico, de gás natural e combustível, farmacêutico e revestimento, ambiente de mineração e poeira, indústrias militares e aeroespaciais.

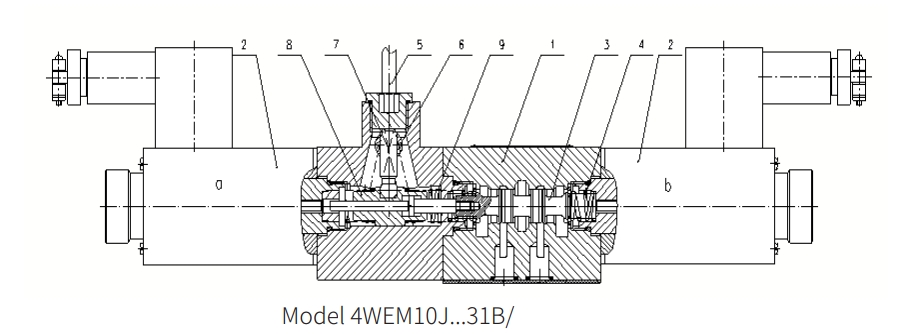

Seção e símbolo da válvula solenóide à prova de explosão com alça 4WEM6

A válvula direcional do tipo WEMM é uma válvula de bobina direcional operada por solenóide e alça de operação. Ele controla a abertura, o fechamento e a direção do fluxo do fluxo do líquido.

É composto principalmente por um corpo de válvula (1), um ou dois solenóides (2), um carretel de válvula (3), uma mola de redefinição (4) e um dispositivo de controle manual.

Operação solenóide:

Quando não há energia, o carretel da válvula (3) está na posição neutra ou original sob a ação da mola de retorno. Quando a força do solenóide (2) atua na bobina da válvula (3), ela é empurrada da posição de restante para a posição terminal. Dessa maneira, o óleo de pressão é realizado de P a A e B a T, ou de P a B e de A a T. Depois que o solenóide (2) é desligado, a mola de retorno (4) retorna o carretel da válvula (3) à sua posição original.

Operação da alça auxiliar:

Quando o solenóide não é energizado, o carretel da válvula (3) pode ser movido operando a alça auxiliar. Gire a alça auxiliar (5) à direita, para que a força operacional passe através do eixo rotativo (6). O núcleo da válvula de esfera (7) e a manga -guia (8) atuam no carretel da válvula (3), fazendo com que ela se mova para a esquerda. Quando a alça auxiliar (5). Ao retornar à posição zero, o carretel da válvula (3) retorna à posição original sob a ação da mola de retorno (9).

Estrutura Válvula solenóide à prova de explosão com alça 4WEM6

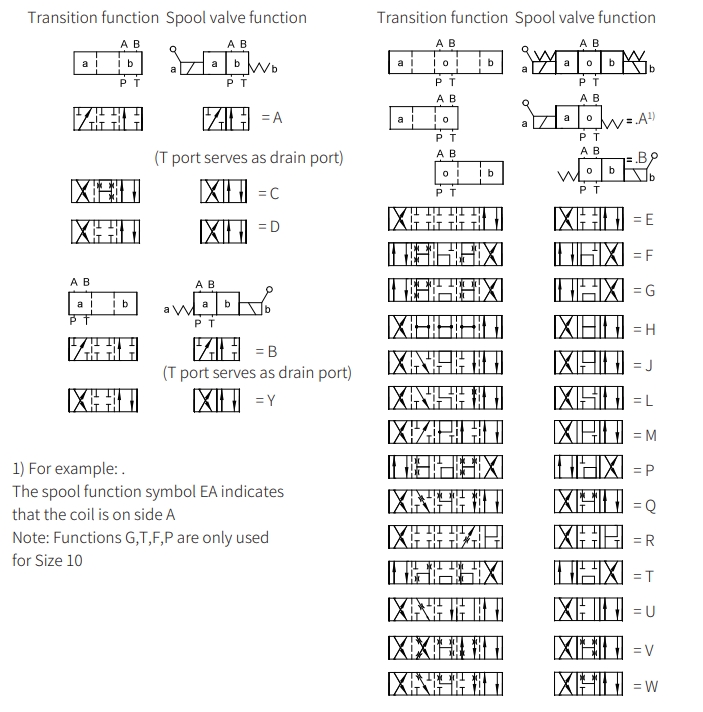

Símbolos de Válvula solenóide à prova de explosão com alça 4WEM6
