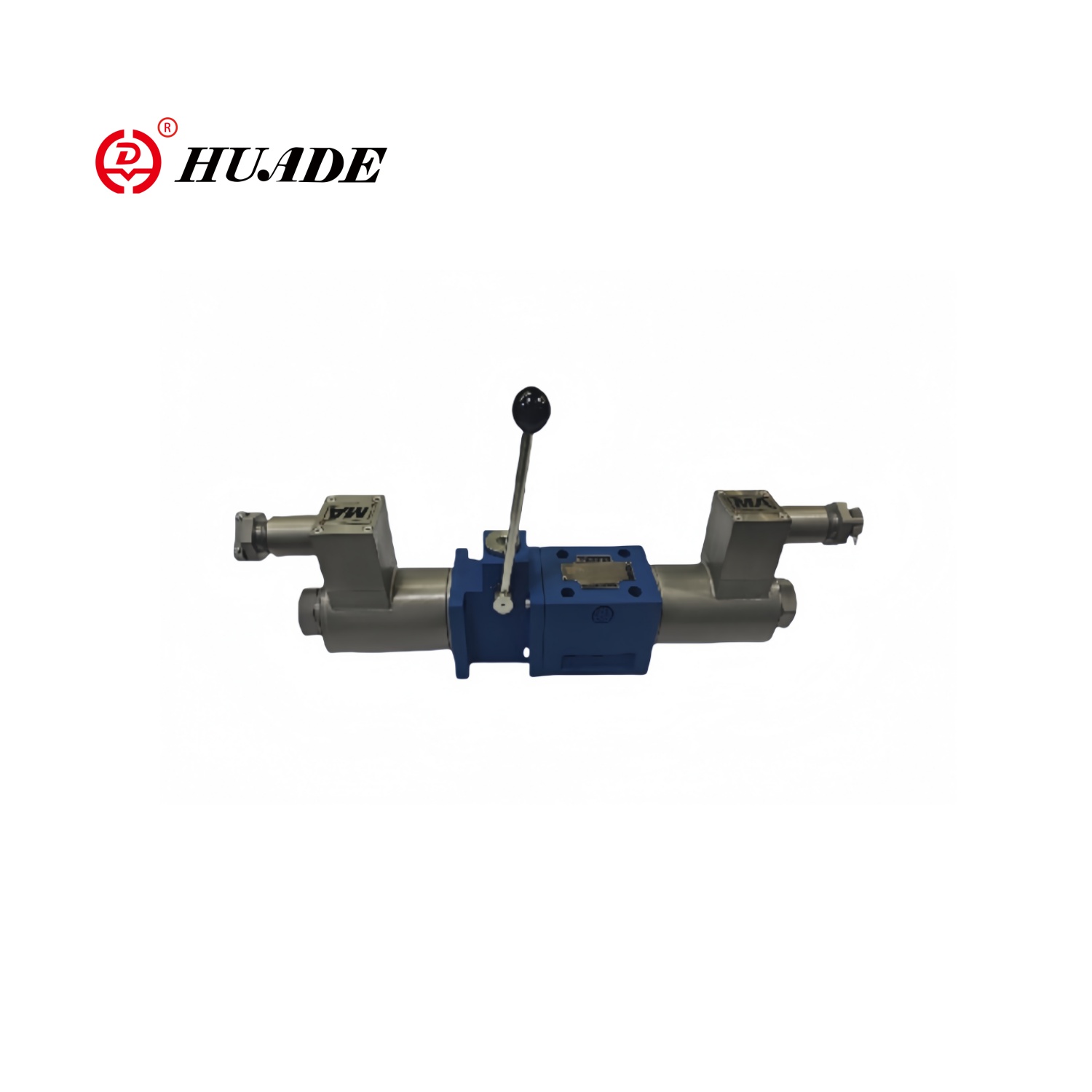

Válvula solenóide à prova de explosão com alça 4WEM10

A válvula solenóide à prova de explosão com alça de emergência 4WEM10 é uma válvula industrial projetada especialmente para ambientes inflamáveis ​​e explosivos. A tensão comum da válvula solenóide 4WEM10 é 24VDC ou 220VAC, e a bobina à prova de explosão deve corresponder à fonte de alimentação no local. Quando o controle automático falha, o identificador de emergência pode interromper rapidamente ou abrir a válvula para evitar vazamentos ou explosão.

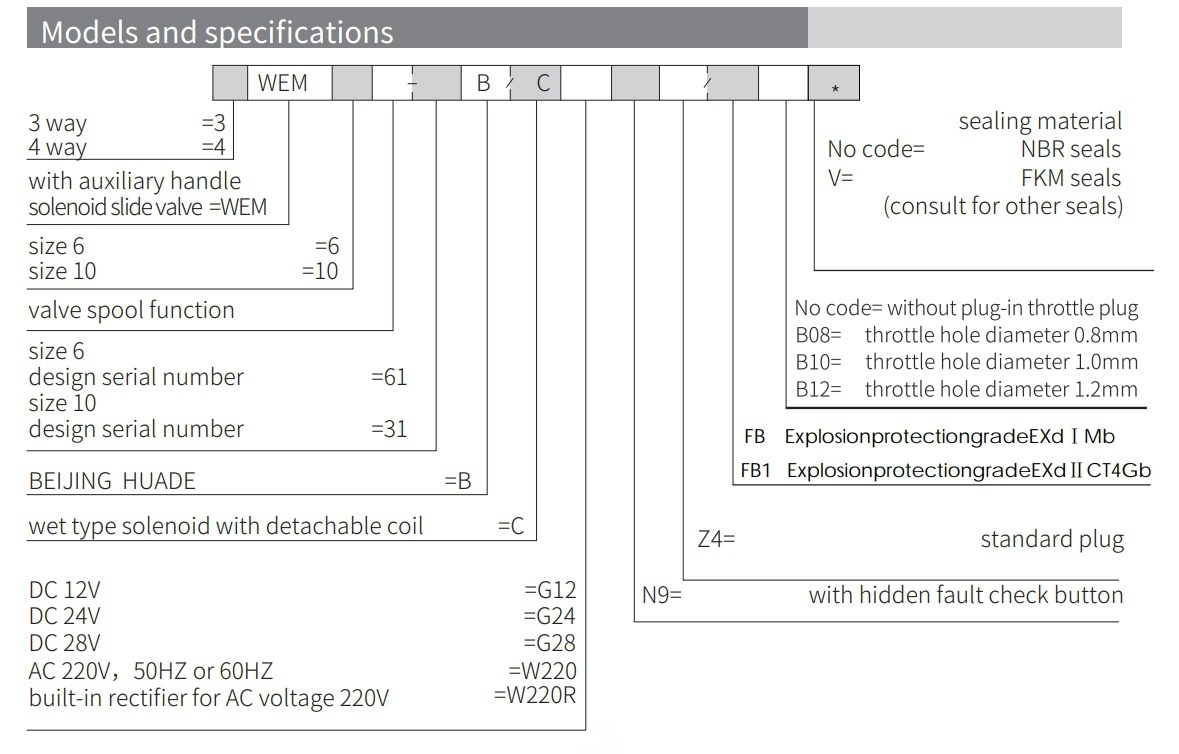

Parâmetro do produto da válvula solenóide à prova de explosão com alça 4WEM10

Recurso do produto e aplicação da válvula solenóide à prova de explosão com alça 4WEM10

Características:

▶ Tamanho 6 a 10

▶ Pressão de trabalho máxima 350 bar

▶ Taxa máxima de fluxo de trabalho 120 l/min

▶ A abertura, fechamento e direção do fluxo controlado pelo solenóide e manual

▶ Solenóide de pinos úmidos com bobina destacável

▶ O solenóide pode girar 90 °

▶ Montagem de subplicação

Aplicativo:

A válvula direcional solenóide com alça de emergência 4WEM10 é amplamente utilizada em sistemas de tubulações de refinarias e plantas químicas, estações de distribuição de gás, oleodutos de importação e exportação de tanques de armazenamento de GNL, sistemas de extração de gás de carvão e tubulações de ventilação subterrânea.

Seção e símbolo da válvula solenóide à prova de explosão com alça 4WEM10

A válvula direcional do tipo WEMM é uma válvula de bobina direcional operada por solenóide e alça de operação. Ele controla a abertura, o fechamento e a direção do fluxo do fluxo do líquido.

A válvula solenóide à prova de explosão com alça 4WEM10 é composta principalmente por um corpo da válvula (1), um ou dois solenóides (2), um carretel de válvula (3), uma mola de redefinição (4) e um dispositivo de controle manual.

Operação solenóide:

Quando não há energia, o carretel da válvula (3) está na posição neutra ou original sob a ação da mola de retorno. Quando a força do solenóide (2) atua na bobina da válvula (3), ela é empurrada da posição de restante para a posição terminal. Dessa maneira, o óleo de pressão é realizado de P a A e B a T, ou de P a B e de A a T. Depois que o solenóide (2) é desligado, a mola de retorno (4) retorna o carretel da válvula (3) à sua posição original.

Operação da alça auxiliar:

Quando o solenóide não é energizado, o carretel da válvula (3) pode ser movido operando a alça auxiliar. Gire a alça auxiliar (5) à direita, para que a força operacional passe através do eixo rotativo (6). O núcleo da válvula de esfera (7) e a manga -guia (8) atuam no carretel da válvula (3), fazendo com que ela se mova para a esquerda. Quando a alça auxiliar (5). Ao retornar à posição zero, o carretel da válvula (3) retorna à posição original sob a ação da mola de retorno (9).

Estrutura Válvula solenóide à prova de explosão com alça 4WEM10

Símbolos de Válvula solenóide à prova de explosão com alça 4WEM10
