Ao trabalhar com sistemas hidráulicos, controlar a direção do fluxo de fluido é essencial para segurança e eficiência. A válvula de retenção RVP-20 é um componente hidráulico montado em placa projetado para permitir que o fluido flua em uma direção, evitando o refluxo. Este guia explica o que torna o RVP-20 valioso para aplicações hidráulicas e como ele funciona em situações reais.
O que é a válvula de retenção RVP-20?
A Válvula de Retenção RVP-20 é uma válvula com mola fabricada pela HYDAC, empresa alemã especializada em soluções hidráulicas. Esta válvula usa um design de gatilho em forma de cone que cria uma vedação sem vazamentos quando o fluido tenta fluir para trás. O “20” em seu nome indica que ele foi dimensionado para aplicações de fluxo médio, equivalente a uma conexão de tubo de 1 polegada na série -16.
A válvula permite o fluxo livre da porta B para a porta A enquanto bloqueia completamente o fluxo reverso. Quando a pressão do fluido supera a força da mola (normalmente 0,5 bar), o cone se move para trás e deixa o fluido passar. Quando a pressão cai ou inverte, a mola empurra rapidamente o cone de volta contra sua sede, interrompendo qualquer movimento para trás. Esta ação mecânica simples acontece sem energia elétrica ou controle externo.

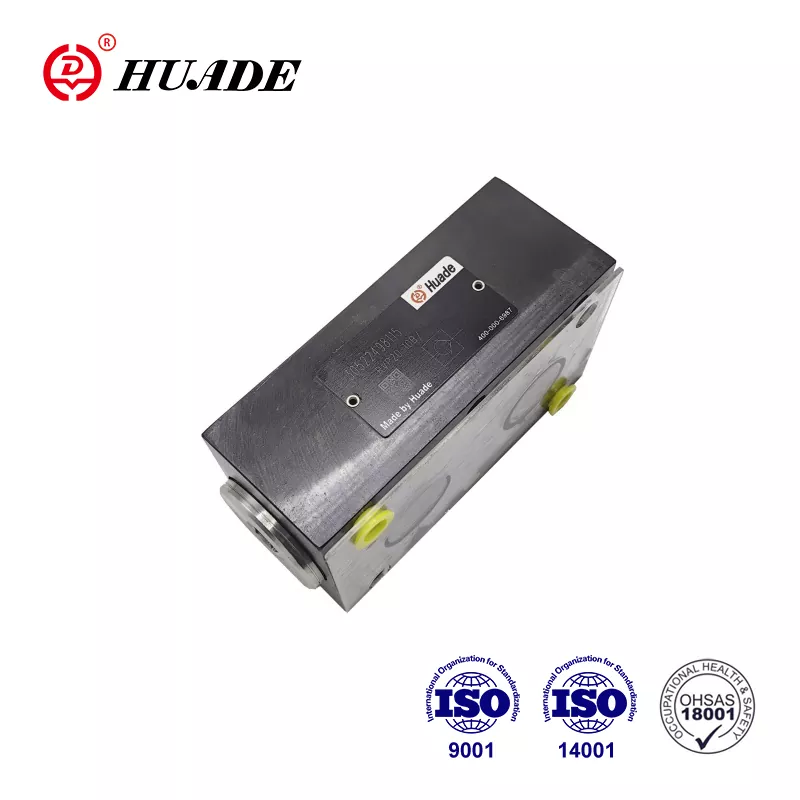

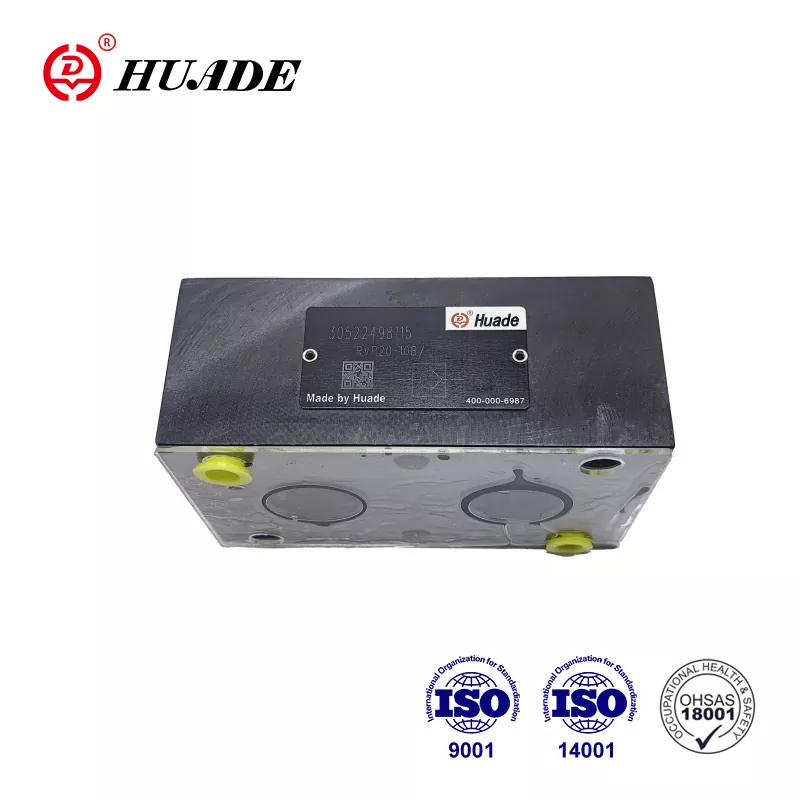

A válvula de retenção RVP-20 pesa aproximadamente 3,3 kg e apresenta um design compacto de montagem em placa que se encaixa diretamente nos blocos de válvulas. Este estilo de montagem economiza espaço em comparação com válvulas em linha e torna a instalação mais simples em circuitos hidráulicos complexos.
Especificações Técnicas e Desempenho
A válvula de retenção RVP-20 suporta pressão máxima de trabalho de até 350 bar (5.000 psi) e flui até 350 litros por minuto (150 gpm). Estas especificações o tornam adequado para sistemas hidráulicos de serviço médio encontrados em equipamentos de construção e máquinas industriais. A válvula mantém seu desempenho em uma faixa de temperatura de -20°C a +80°C, cobrindo a maioria dos ambientes operacionais.
A pressão de abertura para a válvula de retenção RVP-20 padrão é de 0,5 bar, o que significa que o fluido precisa apenas de uma pressão mínima para abrir a válvula para fluxo direto. Versões personalizadas com pressões de abertura de 1 bar ou superiores estão disponíveis quando as aplicações exigem maior resistência à abertura. A queda de pressão na válvula aumenta com a vazão – a 200 litros por minuto, espera-se cerca de 2 bar de perda de pressão, enquanto com vazão máxima de 350 litros por minuto, a queda de pressão pode atingir 4 a 8 bar.
O corpo da válvula consiste em aço fosfatado com opções de revestimento de zinco, enquanto o cone e a sede são feitos de aço temperado e retificado para maior durabilidade. As vedações FKM proporcionam resistência química e funcionam com fluidos hidráulicos de óleo mineral com viscosidade entre 2,8 e 800 mm²/s. O design segue os padrões DIN ISO 1219 e é testado com óleos minerais que atendem às especificações DIN 51524.
Como funciona a válvula de retenção RVP-20
Compreender a operação da Válvula de Retenção RVP-20 ajuda a explicar por que ela é eficaz em sistemas hidráulicos. A válvula contém um cone com mola que fica apoiado em uma sede usinada com precisão. Na posição fechada, a mola mantém este cone firmemente contra a sede, criando uma vedação metal com metal que evita que qualquer fluido passe para trás.
Quando o fluido entra pela porta B com pressão suficiente, ele empurra a superfície do cone. Quando a pressão excede a força da mola, o cone se desloca para trás, abrindo um caminho para o fluido fluir em direção à porta A. O cone permanece aberto enquanto a pressão para frente continuar. Durante este estado aberto, a válvula de retenção RVP-20 cria uma resistência relativamente baixa, permitindo um movimento eficiente do fluido através do sistema.
Se a pressão se equalizar ou reverter, a mola empurra imediatamente o cone de volta à sua posição fechada. Este fechamento rápido evita o refluxo e protege os componentes a montante contra picos de pressão ou rotação reversa. O design do cone garante que a válvula se encaixe sempre corretamente, sem exigir ajuste ou manutenção do mecanismo de fechamento.
Dimensões de instalação e montagem
A válvula de retenção RVP-20 usa um padrão de montagem de placa padronizado que se adapta às configurações de porta SAE, BSPP e NPTF. A face de montagem mede 76,5 mm de largura com portas espaçadas de 60 mm. O comprimento total da válvula é de 133 mm, com altura de base de 127 mm. Estas dimensões compactas permitem que a Válvula de Retenção RVP-20 se encaixe em espaços apertados dentro de coletores hidráulicos.
A instalação requer parafusos M10 com torque de 20-30 Nm. A superfície de montagem deve ter uma rugosidade de 0,8 μm ou mais lisa para garantir uma vedação adequada. A válvula pode ser montada em qualquer orientação sem afetar o desempenho, proporcionando flexibilidade aos projetistas na criação de circuitos hidráulicos. As roscas das portas se estendem por 16 mm de profundidade e a espessura do flange mede 19 mm.
Ao instalar a válvula de retenção RVP-20, verifique se a direção do fluxo corresponde à seta marcada no corpo da válvula. A porta B deve se conectar à fonte de pressão, enquanto a porta A se conecta ao circuito protegido. Usar o grau correto de parafuso (10,9 ou superior) evita falha do fixador sob vibração e ciclos de pressão.
Aplicações comuns para válvula de retenção RVP-20
Máquinas móveis representam uma importante área de aplicação para a Válvula de Retenção RVP-20. As escavadeiras usam essas válvulas nas saídas das bombas hidráulicas para manter a contrapressão e evitar picos de pressão quando os movimentos da lança param repentinamente. Os rolos e compactadores se beneficiam da capacidade da válvula de isolar os circuitos hidráulicos, melhorando a segurança durante a operação do equipamento.
Os sistemas de automação industrial contam com a Válvula de Retenção RVP-20 para travamento de cilindros e manutenção de pressão. As máquinas de moldagem por injeção usam essas válvulas para garantir uma pressão de injeção estável, o que reduz defeitos e tempo de inatividade em 20-30%, de acordo com relatórios de campo. Os sistemas hidráulicos da linha de montagem usam válvulas para evitar movimentos não intencionais quando os circuitos são despressurizados.
As aplicações marítimas e offshore aproveitam os materiais resistentes à corrosão e a vedação confiável da válvula de retenção RVP-20. Os atuadores de válvulas em navios e plataformas de petróleo usam essas válvulas de retenção para isolamento direcional. Sistemas de lubrificação de alta pressão e acessórios de fixação hidráulica também incorporam o RVP-20, onde a prevenção de refluxo é crítica para a integridade do sistema.
A válvula funciona melhor em aplicações de ciclagem de baixa a média frequência. Para sistemas com operação constante de alta frequência, a abertura e o fechamento repetidos podem acelerar o desgaste nas superfícies do cone e da sede. Nesses casos, torna-se importante considerar designs alternativos de válvulas ou intervalos de manutenção mais frequentes.
Manutenção e vida útil
A válvula de retenção RVP-20 requer manutenção mínima em condições normais de operação. A HYDAC avalia o tempo médio até a falha (MTTF_d) em 150 anos em condições ideais, embora a vida útil real dependa fortemente da limpeza do fluido e do ambiente operacional. Inspeções ou verificações anuais a cada 1.000 horas de operação ajudam a identificar o desgaste antes que ocorram falhas.
As principais tarefas de manutenção incluem a inspeção das vedações quanto a danos ou deterioração e o monitoramento da queda de pressão na válvula. Se a queda de pressão aumentar em mais de 10% em relação às medições iniciais, o desgaste interno ou a contaminação podem estar afetando o desempenho. Kits de substituição de vedação (número de peça 555094) estão disponíveis para manutenção periódica.
Ao fazer a manutenção da Válvula de Retenção RVP-20, isole completamente o circuito hidráulico e alivie toda a pressão antes de remover a válvula. Após a remontagem, realize um teste de vazamento a 1,5 vezes a pressão de trabalho para verificar a integridade da vedação. Manter a filtragem adequada do fluido (20 μm ou mais fino) prolonga significativamente a vida útil da válvula, evitando que partículas abrasivas danifiquem as superfícies de vedação.
Manter o fluido hidráulico limpo e dentro da faixa de viscosidade especificada evita os problemas mais comuns com a Válvula de Retenção RVP-20. A contaminação causa cerca de 80% das falhas de componentes hidráulicos, portanto, investir em filtragem de qualidade e análise regular de fluidos compensa através do prolongamento da vida útil dos componentes e da redução do tempo de inatividade.
Comparando a válvula de retenção RVP-20 com modelos semelhantes
Dentro da série HYDAC RV/RVP a válvula de retenção RVP-20 está entre os modelos menores e os maiores. O RVP-16 movimenta até 200 litros por minuto e pesa 2,1 kg, o que o torna adequado para aplicações mais leves. O RVP-25 aumenta a capacidade para 550 litros por minuto, mas pesa 5,8 kg, mais adequado para sistemas industriais pesados. Todos os três modelos compartilham a mesma classificação de pressão máxima e faixa de temperatura de 350 bar.
Outros fabricantes oferecem produtos concorrentes com especificações semelhantes. A série S 20 da Bosch Rexroth oferece recursos de segurança integrados e opções de monitoramento elétrico, com classificações de pressão de até 315 bar e capacidade de vazão de até 450 litros por minuto. A série PV da Parker Hannifin enfatiza materiais compósitos leves para aplicações aeroespaciais, lidando com 350 bar e 300 litros por minuto.
As válvulas da série Danfoss CSV apresentam maior resistência à corrosão e classificações de pressão mais altas (420 bar) adequadas para equipamentos agrícolas. A série HAWE Hydraulik BC oferece designs ultracompactos para fabricantes de máquinas alemães, com pressão de 350 bar e vazão de 320 litros por minuto. A válvula de retenção RVP-20 permanece competitiva através de sua confiabilidade comprovada, design sem vazamentos e facilidade de integração em sistemas HYDAC existentes.
Compra e Disponibilidade
A válvula de retenção RVP-20 possui o número de peça padrão 705937 da HYDAC. Comprar através de distribuidores autorizados garante peças originais e suporte técnico. Os principais distribuidores incluem ValinOnline e Leader Hydraulics, que estocam a válvula e os kits de vedação relacionados. Os prazos de entrega variam de acordo com a região, mas normalmente variam de disponibilidade imediata a 2 a 4 semanas para configurações padrão.
Versões personalizadas da válvula de retenção RVP-20 com diferentes pressões de abertura ou vedações especiais exigem prazos de entrega mais longos, geralmente de 6 a 8 semanas. Ao solicitar especificações personalizadas, forneça os requisitos completos do sistema, incluindo pressão de trabalho, vazão, tipo de fluido e faixa de temperatura. Estas informações ajudam os engenheiros da HYDAC a recomendar a configuração ideal.
Unidades Check Valve RVP-20 usadas ou recondicionadas aparecem em mercados secundários como o eBay, geralmente a preços mais baixos. No entanto, a compra de componentes hidráulicos usados acarreta riscos, incluindo histórico de serviço desconhecido e potencial desgaste interno. Se as restrições de custo exigirem a consideração de válvulas usadas, compre apenas de vendedores com reputação verificada e solicite documentação de teste de pressão.
Melhores práticas para integração da válvula de retenção RVP-20
A integração bem-sucedida da Válvula de Retenção RVP-20 começa com o projeto adequado do sistema. Calcule as taxas de fluxo reais e as quedas de pressão para garantir que a válvula não crie resistência excessiva no circuito. A válvula funciona melhor quando a vazão fica abaixo de 80% da capacidade máxima, proporcionando margem para picos de pressão e variações de temperatura.
Instale uma purga de ar ou filtro de ventilação em sistemas onde possa ocorrer entrada de ar. O ar preso pode impedir que a válvula de retenção RVP-20 feche corretamente e pode causar danos por cavitação ao longo do tempo. Posicionar a válvula para permitir que as bolhas de ar subam e escapem melhora o desempenho e a longevidade.
Ao usar várias unidades de válvula de retenção RVP-20 em circuitos paralelos, garanta uma distribuição de fluxo equilibrada. Pequenas variações na pressão de abertura entre as válvulas podem causar carregamento irregular, reduzindo a eficácia do arranjo paralelo. Considere usar conjuntos correspondentes do mesmo lote de produção para aplicações críticas.
Monitore a válvula de retenção RVP-20 durante a inicialização e comissionamento do sistema. Fique atento a ruídos incomuns, calor excessivo ou leituras de pressão inesperadas que possam indicar problemas de instalação ou condições operacionais incompatíveis. A detecção precoce de problemas evita danos à válvula e a outros componentes do sistema.
Compreendendo limitações e considerações
Embora a Check Valve RVP-20 seja excelente em muitas aplicações, reconhecer suas limitações evita aplicações incorretas. A válvula não foi projetada para ciclos de alta frequência, onde o cone abre e fecha muitas vezes por minuto. Tal operação acelera o desgaste e pode causar falhas prematuras. Para aplicações de alta frequência, considere válvulas de retenção operadas por piloto ou válvulas de cartucho projetadas para serviços dinâmicos.
O design com mola significa que a válvula de retenção RVP-20 sempre cria alguma queda de pressão durante o fluxo direto. Em circuitos onde a resistência mínima é crítica, esta característica deve ser levada em consideração no dimensionamento da bomba e nos cálculos de eficiência do sistema. Na vazão máxima, a queda de pressão pode chegar a 8 bar, o que se converte em calor e desperdício de energia.
O fluxo reverso não produz vazamento quando a válvula funciona corretamente, mas a contaminação ou o desgaste podem comprometer a vedação. Os sistemas que exigem vazamento zero absoluto por motivos de segurança podem precisar de válvulas redundantes ou tecnologias de vedação alternativas. Testes regulares verificam se a vedação reversa permanece eficaz durante toda a vida útil da válvula.
A válvula de retenção RVP-20 fornece operação puramente mecânica sem feedback de posição ou ajuste durante a operação. Aplicações que exigem pressão de abertura variável ou controle remoto necessitam de diferentes tipos de válvulas. A compreensão dessas características fundamentais ajuda a adequar a válvula às aplicações apropriadas.
Conclusão
A Válvula de Retenção RVP-20 serve como uma solução confiável para evitar refluxo em sistemas hidráulicos operando em pressões de até 350 bar com vazões de até 350 litros por minuto. Seu design de cone com mola cria vedação reversa sem vazamentos, mantendo baixa queda de pressão direta. O formato compacto de montagem em placa simplifica a instalação em blocos de válvulas e manifolds.
Esta válvula é amplamente utilizada em máquinas móveis, automação industrial e hidráulica marítima, onde o controle direcional é importante para segurança e eficiência. Com instalação adequada, limpeza de fluidos e inspeção periódica, a válvula de retenção RVP-20 oferece muitos anos de serviço sem problemas. Seu design padronizado e ampla disponibilidade fazem dele uma escolha prática para novos sistemas e aplicações de substituição.
Ao selecionar uma válvula de retenção para aplicações hidráulicas, considere a válvula de retenção RVP-20 para circuitos de serviço médio que exigem prevenção confiável de refluxo. Combine as especificações da válvula com os requisitos do seu sistema, siga as diretrizes de instalação e mantenha a condição adequada do fluido para desempenho e longevidade ideais.
