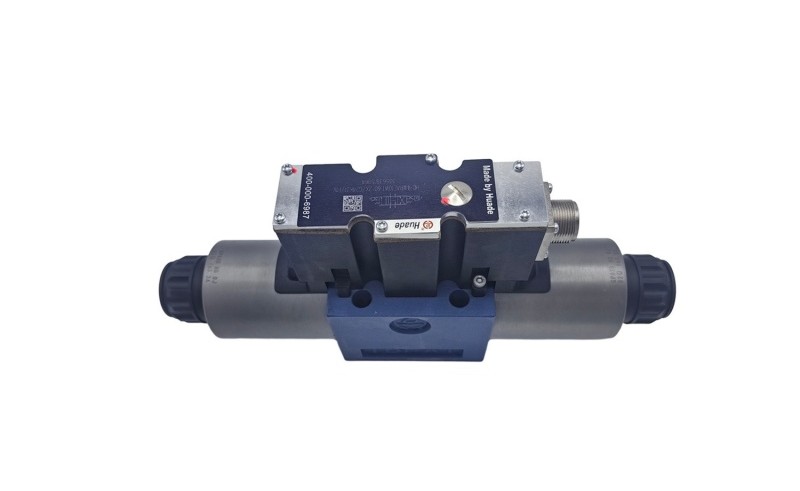

Imagine que você está regendo uma orquestra. Você não apenas diz aos músicos para tocarem "alto" ou "baixo" - você faz gestos sutis com as mãos que dizem "um pouco mais baixo", "gradualmente mais alto" ou "mantenha o volume exato". Uma válvula proporcional hidráulica é como um condutor para fluido hidráulico, fornecendo controle infinitamente variável em vez de apenas “ligar” ou “desligar”.
Para o básico, comece como que é uma válvula proporcional.
A analogia da cafeteria
Pense em uma válvula proporcional como a máquina de café expresso da sua cafeteria favorita. O barista não apenas aperta um botão para obter um expresso perfeito - ele aumenta gradualmente a pressão, controla cuidadosamente a taxa de fluxo e faz ajustes em tempo real com base em como o café está sendo extraído. Da mesma forma, uma válvula proporcional ajusta continuamente a sua posição com base no feedback elétrico para fornecer exatamente a quantidade certa de energia hidráulica.
Como funcionam as válvulas proporcionais hidráulicas? Uma jornada passo a passo
Vamos acompanhar a jornada do controle desde um sinal elétrico até uma ação hidráulica precisa.
[Veja a explicação detalhada decomo funcionam as válvulas proporcionais.]
1O Centro de Comando (Sinal de Controle)
Um PLC (Controlador Lógico Programável) ou outro sistema de controle envia um sinal elétrico - normalmente 0-10 volts, 4-20 miliamperes ou até mesmo comandos digitais através de redes industriais como CANbus ou Ethernet.
2O Tradutor (Solenóide Proporcional)
O solenóide proporcional da válvula atua como um tradutor, convertendo energia elétrica em força mecânica. Ao contrário dos solenóides normais que são "energizados" ou "desenergizados", os solenóides proporcionais criam uma força que é diretamente proporcional à intensidade do sinal de entrada.
3O motor de precisão (carretel de válvula)
Esta força mecânica empurra o carretel da válvula – um componente cilíndrico usinado com precisão – para posições exatas. À medida que o carretel se move, ele revela aberturas de diferentes tamanhos (chamadas portas) que controlam o fluxo do fluido.
4O ciclo de feedback inteligente (sensor LVDT)
As válvulas proporcionais avançadas incluem um LVDT (Transformador Diferencial Variável Linear) que monitora constantemente a posição do carretel. Isso cria um sistema de circuito fechado que corrige automaticamente distúrbios externos, mudanças de temperatura e desgaste.
Exemplo do mundo real
Quando um operador de escavadeira move o joystick até a metade, a válvula proporcional recebe um sinal de 50%. O carretel se move para uma posição que permite exatamente metade do fluxo máximo para o cilindro hidráulico, resultando em um movimento suave e controlado do braço exatamente na metade da velocidade.
Válvula proporcional vs válvula servo vs válvula liga / desliga: a comparação definitiva
Compreender as diferenças entre os tipos de válvulas é crucial para fazer a escolha certa:
| Recurso | Válvula liga/desliga | Válvula Proporcional | Servoválvula |
|---|---|---|---|
| Tipo de controle | Binário (Aberto/Fechado) | Posicionamento infinito | Posicionamento ultrapreciso |
| Tempo de resposta | 10-100 milissegundos | 5-50 milissegundos | 1-10 milissegundos |
| Precisão | ±5-10% | ±1-3% | ±0,1-0,5% |
| Custo | US$ 50-500 | US$ 500-5.000 | US$ 2.000-20.000 |
| Aplicações Típicas | Controle liga/desliga simples | Automação geral | Sistemas de alta precisão |
| Manutenção | Baixo | Médio | Alto |
| Sensibilidade à Contaminação | Baixo | Médio | Muito alto |
| Eficiência Energética | Pobre | Bom | Excelente |
Quando escolher cada tipo
Escolha válvulas liga/desliga quando:
O simples controle de partida/parada é suficiente • O orçamento é extremamente apertado • Ambiente de alta contaminação • Os recursos de manutenção são limitados
Escolha Válvulas Proporcionais quando:
Você precisa de controle de velocidade/pressão variável • A eficiência energética é importante • A operação suave é importante • É necessária precisão moderada
Escolha Servo Válvulas quando:
A precisão ultra-alta é crítica • É necessária uma resposta muito rápida • O orçamento permite um desempenho superior • O ambiente limpo pode ser mantido
Tipos de válvulas proporcionais hidráulicas: encontrando a combinação perfeita
Por função: as três categorias principais

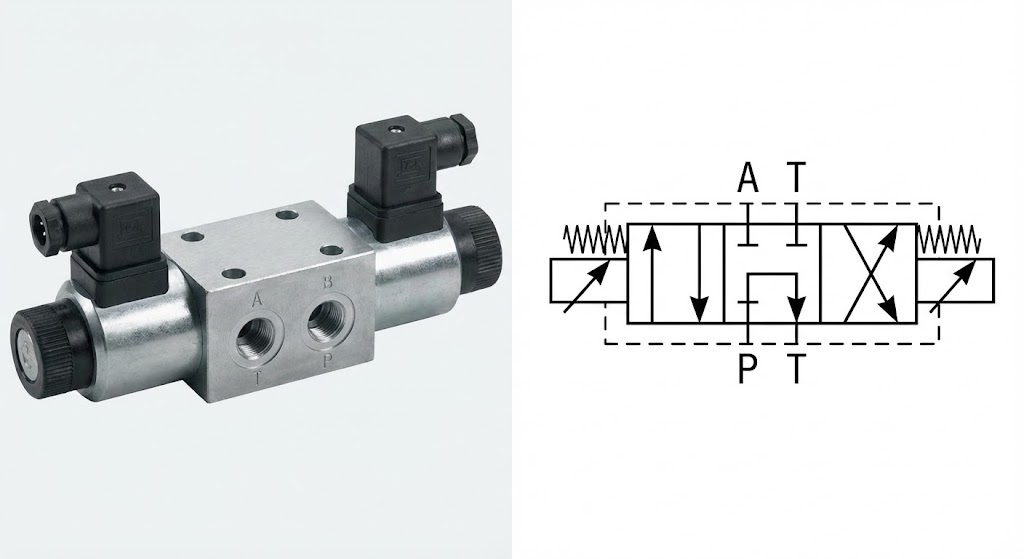

1. Válvulas de controle direcional proporcional
O que eles fazem:Controle a direção e a velocidade dos atuadores hidráulicos
Pense nisso como:Um controlador de tráfego inteligente que não apenas direciona o tráfego, mas também controla os limites de velocidade
Modelos comuns:Série Bosch Rexroth 4WRA, série Parker D1FB
Melhor para:Máquinas-ferramentas, moldagem por injeção, automação geral

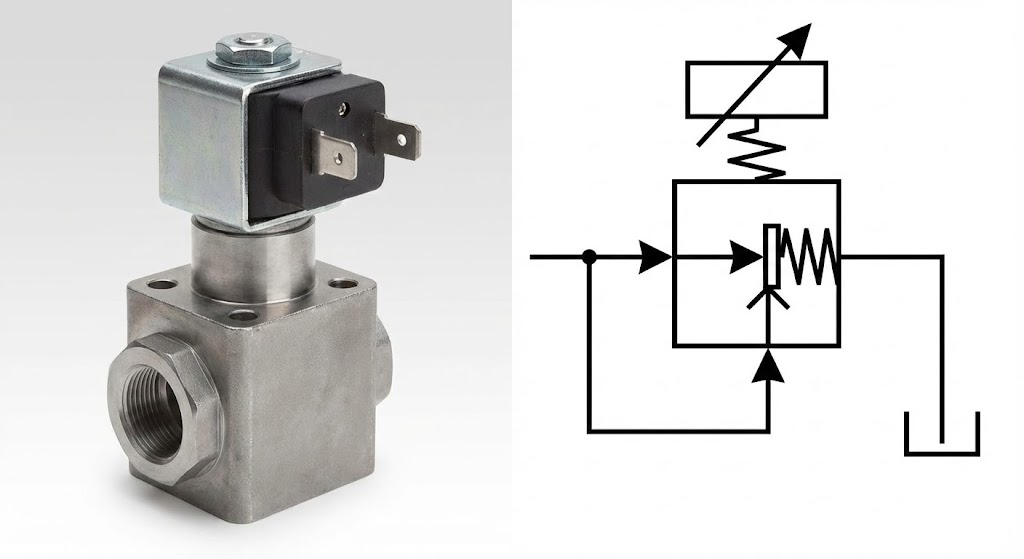

2. Válvulas de controle de pressão proporcional
O que eles fazem:Mantenha a pressão precisa do sistema, independentemente das demandas de fluxo
Pense nisso como:Um regulador de pressão de água inteligente que mantém a pressão do chuveiro perfeita mesmo quando alguém liga a máquina de lavar louça
Tipos:Válvulas de alívio de pressão, redução de pressão, sequência de pressão
Melhor para:Operações de prensa, sistemas de fixação, testes de pressão

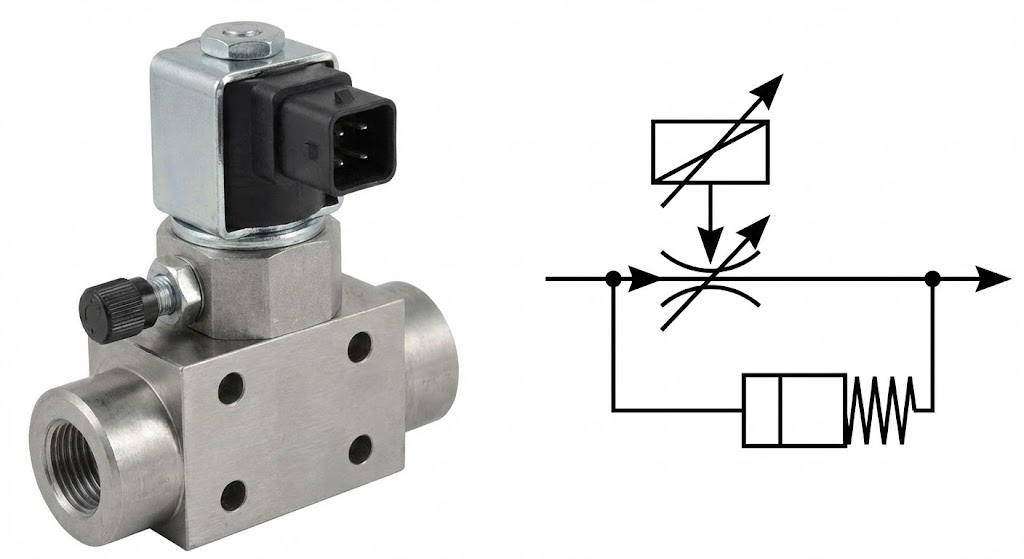

3. Válvulas de controle de fluxo proporcional
O que eles fazem:Mantenha taxas de fluxo exatas, independentemente das mudanças de pressão
Pense nisso como:Um sistema de controle de cruzeiro para fluxo hidráulico
Muitas vezes incluem:Compensadores de pressão para controle independente de carga
Melhor para:Controle de velocidade, operações sincronizadas, aplicações de medição
Por Construção: Entendendo a Mecânica

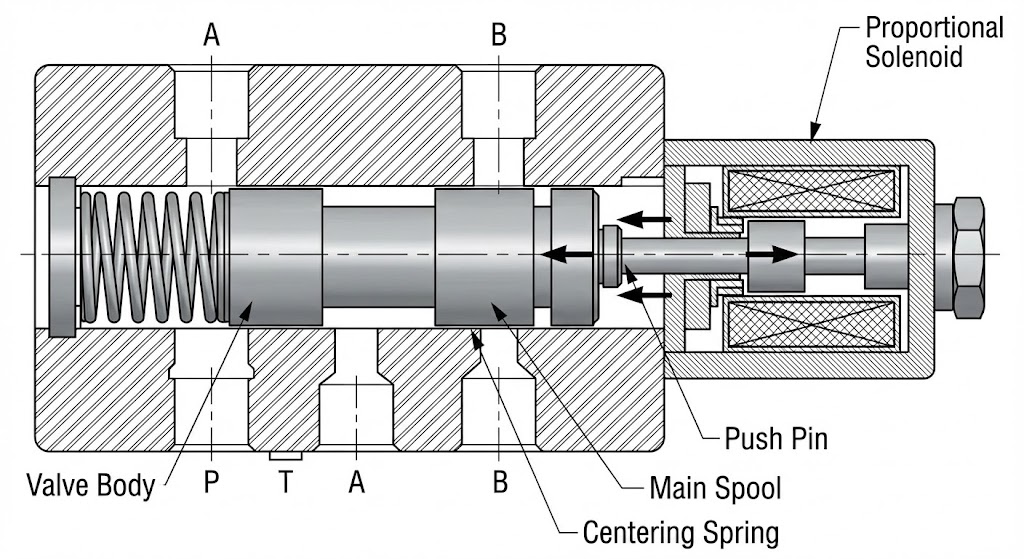

Válvulas Proporcionais de Ação Direta
• O eletroímã move diretamente o carretel principal
• Construção mais simples, menor custo
• Taxas de fluxo normalmente de até 100 GPM
• Classificações de pressão de até 3.000 PSI
• Perfeito para: Aplicativos de médio porte com necessidades moderadas de desempenho

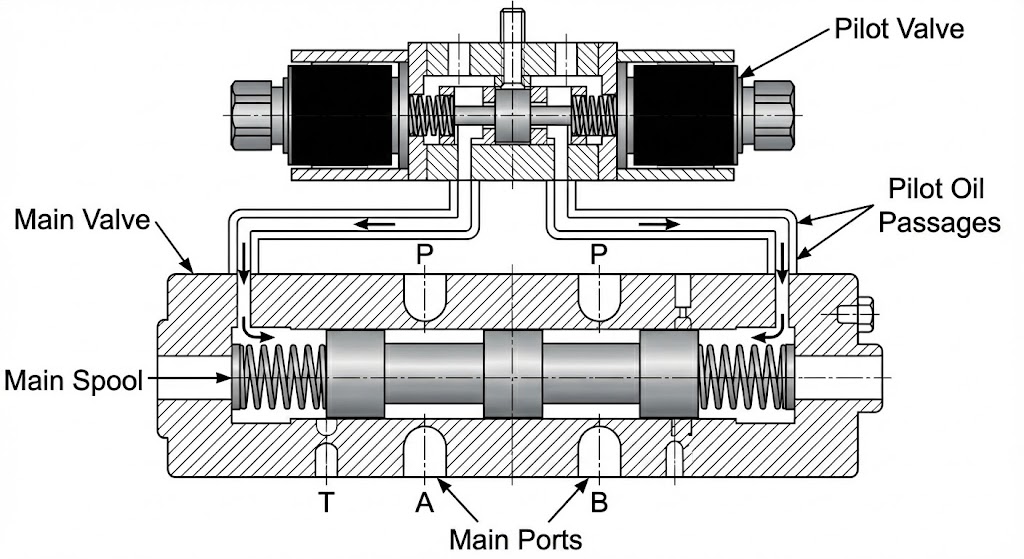

Válvulas proporcionais operadas por piloto
• Pequena válvula piloto controla a operação da válvula principal
• Maiores capacidades de fluxo e pressão
• Taxas de fluxo de até mais de 500 GPM
• Classificações de pressão de até 5.000+ PSI
• Perfeito para: Grandes sistemas industriais e equipamentos móveis
Características de desempenho que importam: o aprofundamento técnico
Compreendendo a relação sinal-fluxo
A essência do desempenho da válvula proporcional reside na precisão com que ela converte sinais elétricos em saída hidráulica. Aqui está o que as principais especificações significam:
Linearidade (±0,5% a ±3%)
Imagine desenhar uma linha reta em papel milimetrado. A linearidade mede o quão próximo o desempenho real da sua válvula chega daquela linha reta perfeita. Melhor linearidade significa controle mais previsível.
Histerese (±0,5% a ±5%)
Mede a diferença na saída quando você se aproxima do mesmo ponto de ajuste em direções diferentes. Pense nisso como a folga de um volante - menos histerese significa controle mais preciso.
Repetibilidade (±0,1% a ±2%)
Com que consistência a válvula executa a mesma operação? É como pedir a um jogador de basquete para fazer lances livres – melhor repetibilidade significa desempenho mais confiável.
Tempo de resposta (5-100 milissegundos)
Com que rapidez a válvula responde às mudanças de sinal? Para aplicações dinâmicas, uma resposta mais rápida evita a instabilidade do sistema e melhora o desempenho.
A matemática por trás da magia: equações de fluxo
A equação fundamental do fluxo para válvulas proporcionais é:
Q = Cd × A × √(2ΔP/ρ)
Onde:
Q = Taxa de fluxo
Cd = Coeficiente de descarga
A = Área de abertura da válvula (controlada pela posição do carretel)
ΔP = diferença de pressão através da válvula
ρ = densidade do fluido
Esta equação mostra porque as válvulas proporcionais são tão eficazes: ao controlarem com precisão a área (A), elas fornecem um controle preciso do fluxo, independentemente das variações de pressão.
Histórias de sucesso do mundo real: aplicações que transformam indústrias
Estudo de caso 1: A revolução da moldagem por injeção
O Desafio:Um fabricante de peças automotivas estava enfrentando dificuldades com a injeção inconsistente de plástico, causando taxas de descarte de 20% e reclamações de clientes.
A solução:Implementação de válvulas proporcionais Moog D941 para controle de velocidade e pressão de injeção.
O Processo:
• Fase de velocidade: a válvula fornece injeção rápida e controlada para preencher 95% do molde
• Fase Pack/Hold: Transição perfeita para controle preciso de pressão
• Fase de recuperação: rotação controlada da rosca para preparação da próxima dose
Estudo de caso 2: Precisão de equipamentos móveis
O Desafio:Os clientes de um fabricante de guindastes reclamaram de movimentos bruscos de carga, causando preocupações de segurança e perdas de produtividade.
A solução:Sistema de válvula proporcional Danfoss PVG 48 com joysticks eletrônicos.
A transformação:
• Antes: o controle da válvula binária causava partidas/paradas abruptas
• Depois: aceleração/desaceleração suave correspondente à entrada do operador
• Recursos avançados: detecção de carga para eficiência energética, controle eletrônico para posicionamento preciso
Estudo de caso 3: Precisão de usina siderúrgica
O Desafio:Um laminador de aço precisava de um controle preciso da pressão para obter uma espessura consistente do produto (tolerância de ±0,01 mm).
A solução:Válvulas de pressão proporcionais ATOS DPZO com controle de feedback integrado.
A Inovação:
• Medição de espessura em tempo real retorna ao controle da válvula
• O ajuste automático de pressão compensa variações de material
• O controle de circuito fechado mantém uma força consistente apesar das mudanças de velocidade
Escolhendo a válvula proporcional certa: seu guia de seleção
Etapa 1: Defina os requisitos do seu sistema
Lista de verificação de especificações de desempenho:
• Pressão máxima do sistema: _____ PSI
• Taxa de fluxo necessária: _____ GPM
• Faixa de temperatura operacional: _____ a _____ °F
• Requisitos de tempo de resposta: _____ milissegundos
• Precisão necessária: ±_____%
• Tipo de sinal de controle: Tensão/Corrente/Digital
Etapa 2: Considerações Específicas da Aplicação
Para aplicações industriais/de fabricação:
• Considere válvulas com eletrônica integrada (série Bosch Rexroth 4WRA)
• Procure recursos de comunicação fieldbus
• Priorize a repetibilidade e a estabilidade a longo prazo
Para equipamentos móveis:
• Escolha válvulas classificadas para vibração e choque (série Danfoss PVG)
• Considere os requisitos de vedação ambiental
• Avalie o consumo de energia para sistemas operados por bateria
Para aplicações aeroespaciais/críticas:
• Selecione válvulas com sistemas de feedback redundantes
• Considere materiais especiais para temperaturas extremas
• Avaliar características do modo de falha
