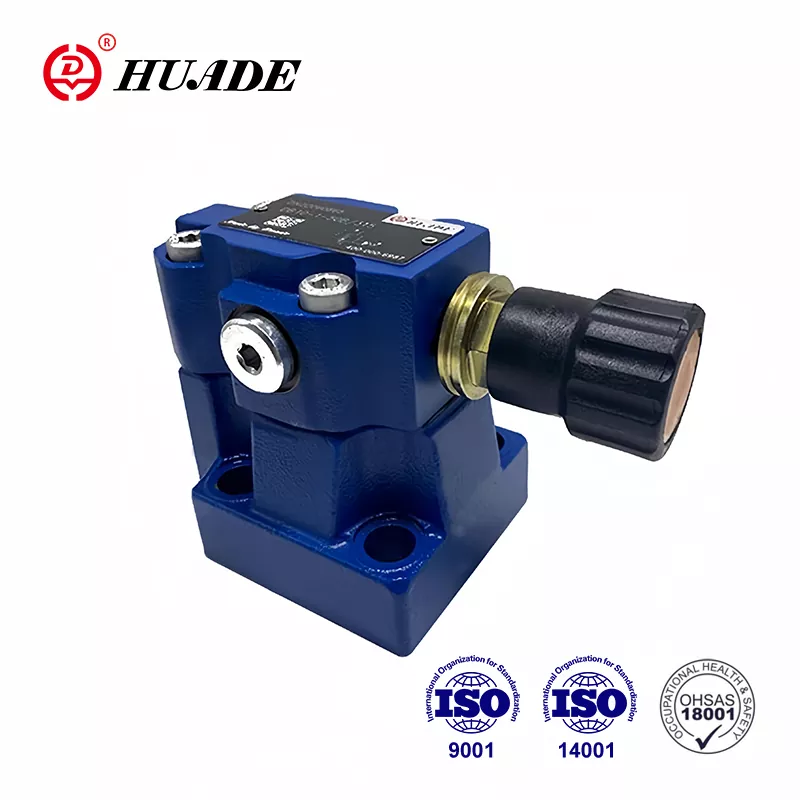

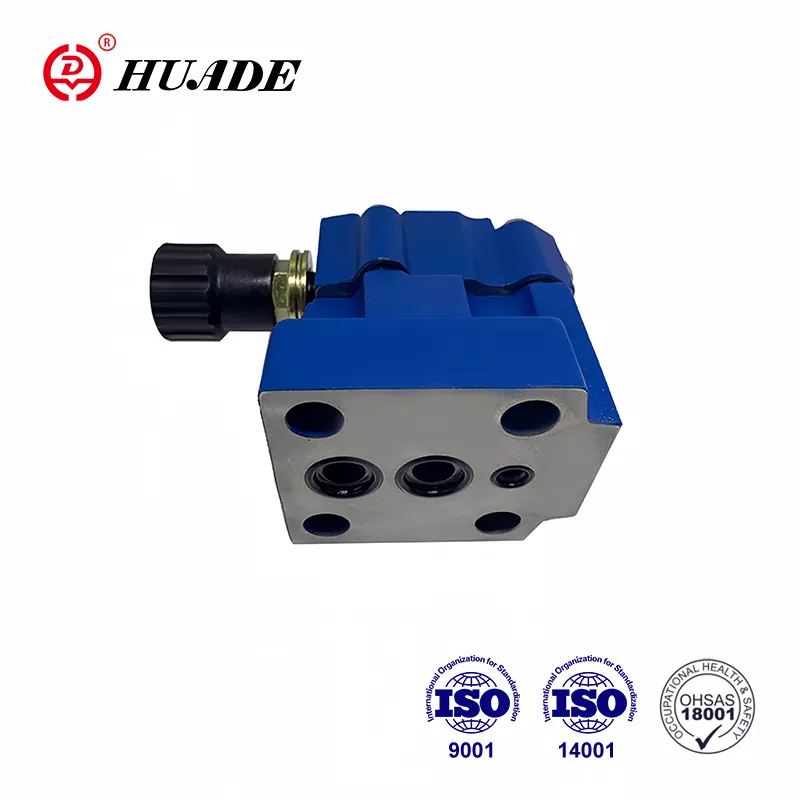

Válvula de alívio de pressão DB 20

Em comparação com outros produtos similares, as válvulas de alívio de pressão Huade® são mais avançadas em tecnologia e mais duráveis ​​neste campo. As válvulas tipo DB 20 podem substituir a DB 20 oferecida pela Rexroth. A fábrica está comprometida em fornecer aos clientes válvulas de pressão hidráulica estáveis ​​e de alta qualidade. Introduziu mais de 750 equipamentos de produção avançados de todo o mundo. A fábrica passou ISO9001, ISO14001 e OH SAS18001. As válvulas hidráulicas Huade® são relativamente baratas em comparação com marcas de renome mundial. Devido à sua alta qualidade e baixo preço, a Huade Hydraulic atraiu muitos clientes no país e no exterior e conquistou amplo reconhecimento dos consumidores.

Parâmetro do produto da válvula de alívio de pressão DB 20

Característica do produto e aplicação da válvula de alívio de pressão DB 20

Características:

▶ Montagem da subplaca

▶ Padrão de portabilidade conforme DIN 24 340, formulário E, ISO 6264 e CETOP - RP 121H

▶ Conexão de tubulação

▶ Inserir conexão

▶ Três elementos de ajuste:

. Botão giratório

. Hex. parafuso de cabeça com tampa protetora

. Botão giratório travável com escala

▶ Descarga operada por solenóide através de válvula de carretel direcional integrada

Função, seção e símbolos da válvula de alívio de pressão DB 20

Em geral

As válvulas de pressão do tipo DB são válvulas de alívio de pressão operadas por piloto.

Eles são usados ​​para limitar a pressão de controle.

As válvulas de alívio de pressão (DB) consistem principalmente na válvula principal (1) com conjunto de carretel principal (3) e válvula operada por piloto (2) com elemento de ajuste de pressão.

Válvula limitadora de pressão tipo DB

A pressão presente na porta A atua no carretel principal (3). Ao mesmo tempo, a pressão é aplicada através das linhas de controle (6) e (7), que são equipadas com orifícios (4) e (5), no lado com mola do carretel principal (3) e na esfera (8 ) na válvula de controle piloto (2). Se a pressão na porta A exceder a válvula ajustada na mola (9), a esfera (8) abre contra a mola (9).

O sinal para isso vem internamente através das linhas de controle (10) e (6) da porta A. O fluido pressurizado no lado carregado por mola do carretel principal (3) agora flui através da linha de controle (7), furo do orifício (11 ) e a esfera (8) na câmara da mola (12). No tipo DB...50B/...flui internamente através da linha de controle (13) para o tanque, ou no tipo DB..50/..Y..externamente através da linha de controle (14). Devido aos orifícios (4) e (5) ocorre uma queda de pressão no carretel principal (3), a conexão da porta A à porta B está aberta. Agora o fluido sob pressão flui da porta A para a porta B enquanto mantém a pressão operacional definida.

A válvula limitadora de pressão pode ser descarregada ou comutada para uma pressão diferente (segundo estágio de pressão) através da conexão "X" (15).

estrutura do DB...50B

Símbolo de DB...50B

Perceber

1.O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.

2. O tanque deve estar vedado e um filtro de ar deve ser instalado na entrada de ar.

3.Produtos sem subplaca ao sair da fábrica, se necessário, faça o pedido especialmente.

4. Os parafusos de fixação da válvula devem ser de alto nível de intensidade (classe 10.9). Selecione e use-os de acordo com os parâmetros listados no livro de amostras.

5. A rugosidade da superfície ligada à válvula é necessária. A rugosidade da superfície é de 0,8.

6. O acabamento superficial da peça correspondente é necessário em 0,01/100 mm.
