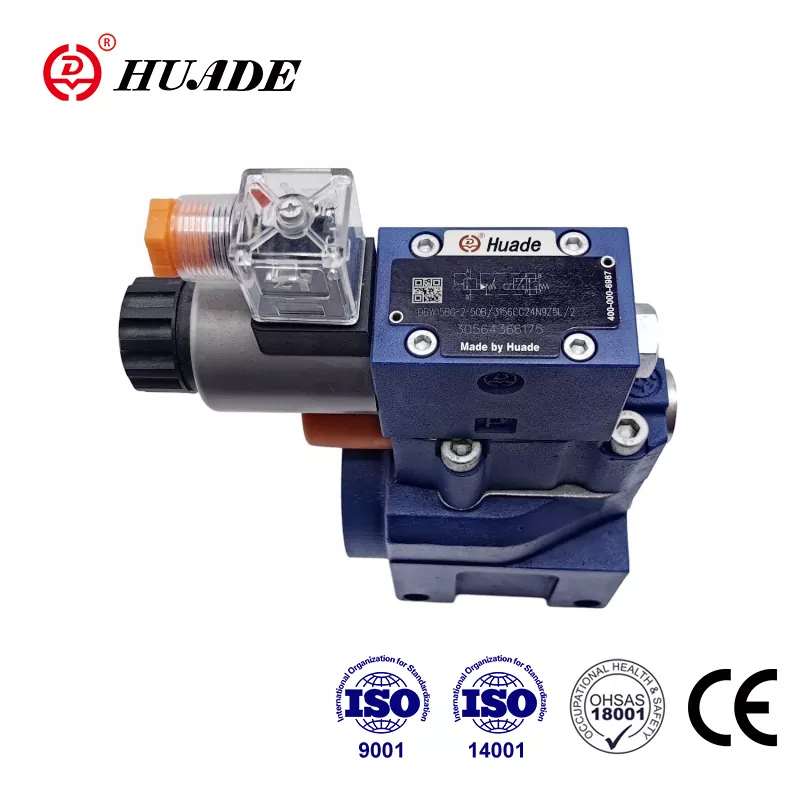

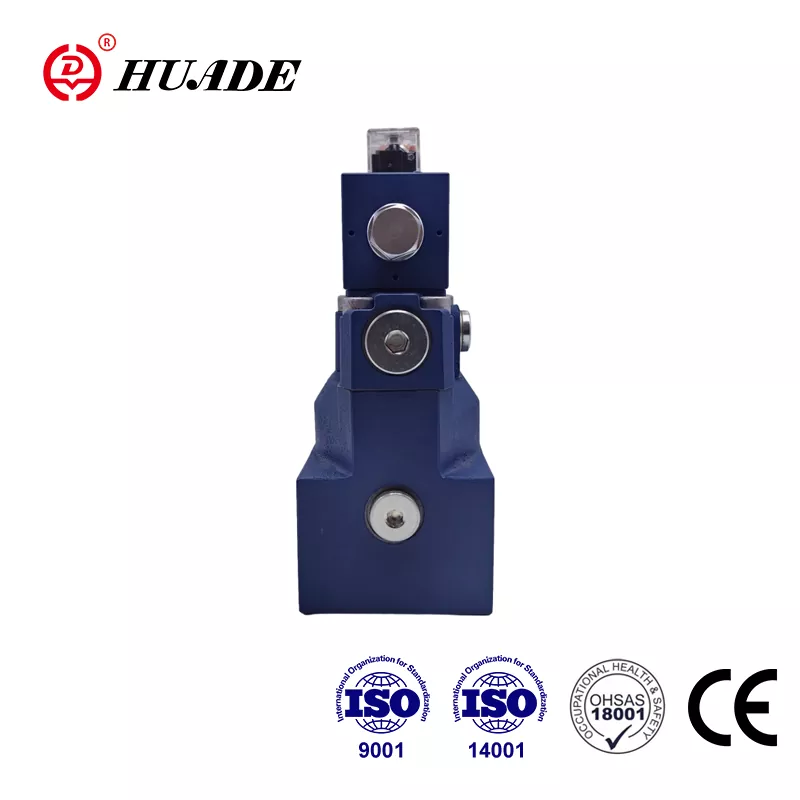

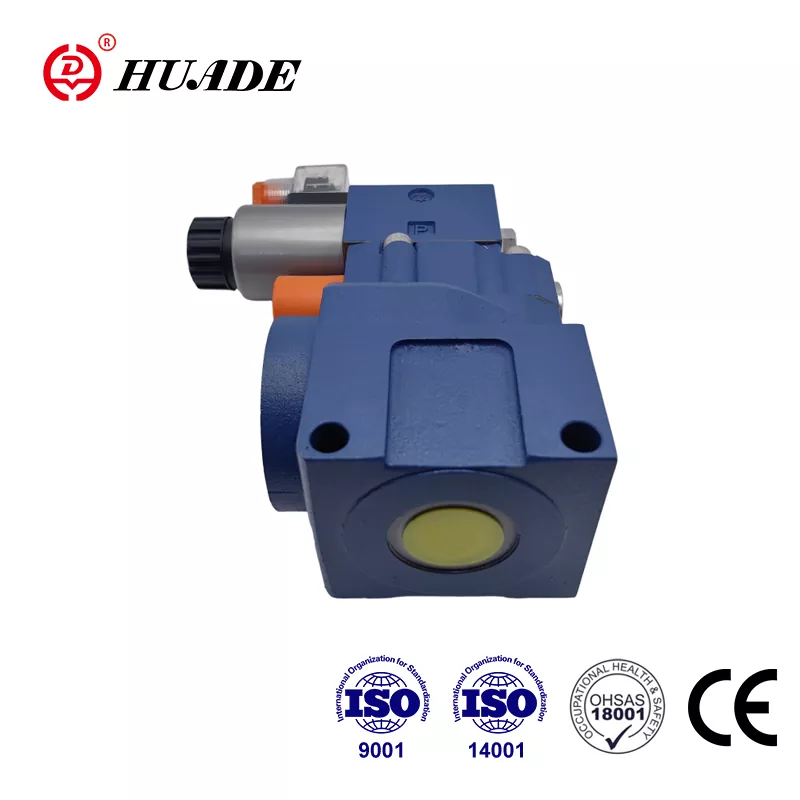

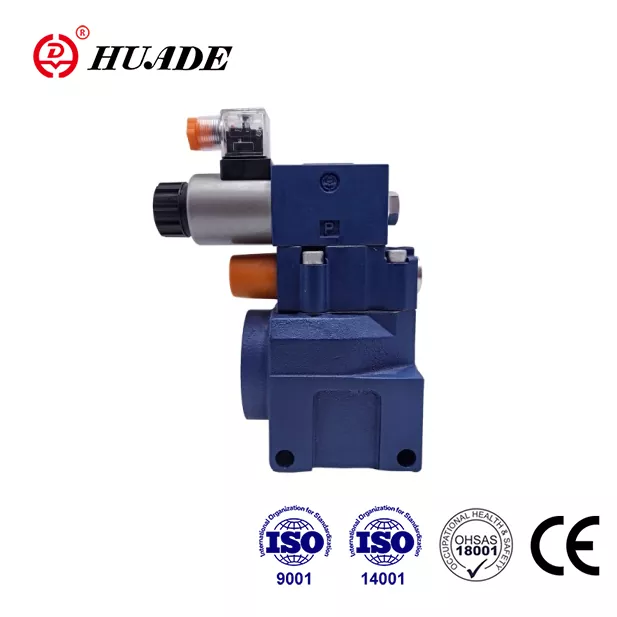

Válvula de alívio de pressão DBW 20

A Huade Hydraulic geralmente fornece válvulas hidráulicas com qualidade semelhante às marcas de primeira linha, mas a preços mais acessíveis. A válvula de alívio de pressão DBW 20 pode se igualar à Rexroth em termos de desempenho e parâmetros. A razão é que a Huade Hydraulic introduziu tecnologia de ponta da Rexroth devido a duas cooperações de longo prazo com a Rexroth. Por ser um fabricante com considerável força na área de transmissão e controle hidráulico, a Huade Hidráulica dá mais atenção à praticidade de suas válvulas de pressão e é preferida pelo mercado. Todas as filiais da empresa passaram pela ISO9001, ISO14001 e OH SAS18001. Huade® é uma marca nacional famosa na China devido à qualidade confiável e desempenho estável de seus produtos.

Parâmetro do produto da válvula de alívio de pressão DBW 20

Característica do produto e aplicação da válvula de alívio de pressão DBW 20

Características:

▶ Montagem da subplaca

▶ Padrão de portabilidade conforme DIN 24 340, formulário E, ISO 6264 e CETOP - RP 121H

▶ Conexão de tubulação

▶ Inserir conexão

▶ Três elementos de ajuste:

. Botão giratório

. Hex. parafuso de cabeça com tampa protetora

. Botão giratório travável com escala

▶ Descarga operada por solenóide através de válvula de carretel direcional integrada

Aplicativo:

A principal função das válvulas limitadoras de pressão DBW 20 é limitar e atuar por solenóide a descarga da pressão de controle.

Seção e símbolos da válvula de alívio de pressão DBW 20

Em geral

As válvulas de alívio de pressão operadas por piloto DBW consistem principalmente na válvula principal (1) com conjunto de carretel principal (3) e válvula operada por piloto (2) com elemento de ajuste de pressão.

Válvula limitadora de pressão tipo DB

A pressão presente na porta A atua no carretel principal (3). Ao mesmo tempo, a pressão é aplicada através das linhas de controle (6) e (7), que são equipadas com orifícios (4) e (5), no lado com mola do carretel principal (3) e na esfera (8 ) na válvula de controle piloto (2). Se a pressão na porta A exceder a válvula ajustada na mola (9), a esfera (8) abre contra a mola (9).

O sinal para isso vem internamente através das linhas de controle (10) e (6) da porta A. O fluido pressurizado no lado carregado por mola do carretel principal (3) agora flui através da linha de controle (7), furo do orifício (11 ) e a esfera (8) na câmara da mola (12). Devido aos orifícios (4) e (5) ocorre uma queda de pressão no carretel principal (3), a conexão da porta A à porta B está aberta. Agora o fluido sob pressão flui da porta A para a porta B enquanto mantém a pressão operacional definida.

A válvula limitadora de pressão pode ser descarregada ou comutada para uma pressão diferente (segundo estágio de pressão) através da conexão "X" (15).

Válvula limitadora de pressão tipo DBW

A função desta válvula é basicamente a mesma da válvula tipo DB

A descarga no carretel principal(3), porém, é obtida através do acionamento da válvula direcional embutida(16).

estrutura de DBW...50B

Símbolo de DBW...50B

Perceber

1.O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.

2. O tanque deve estar vedado e um filtro de ar deve ser instalado na entrada de ar.

3.Produtos sem subplaca ao sair da fábrica, se necessário, faça o pedido especialmente.

4. Os parafusos de fixação da válvula devem ser de alto nível de intensidade (classe 10.9). Selecione e use-os de acordo com os parâmetros listados no livro de amostras.

5. A rugosidade da superfície ligada à válvula é necessária. A rugosidade da superfície é de 0,8.

6. O acabamento superficial da peça correspondente é necessário em 0,01/100 mm.
