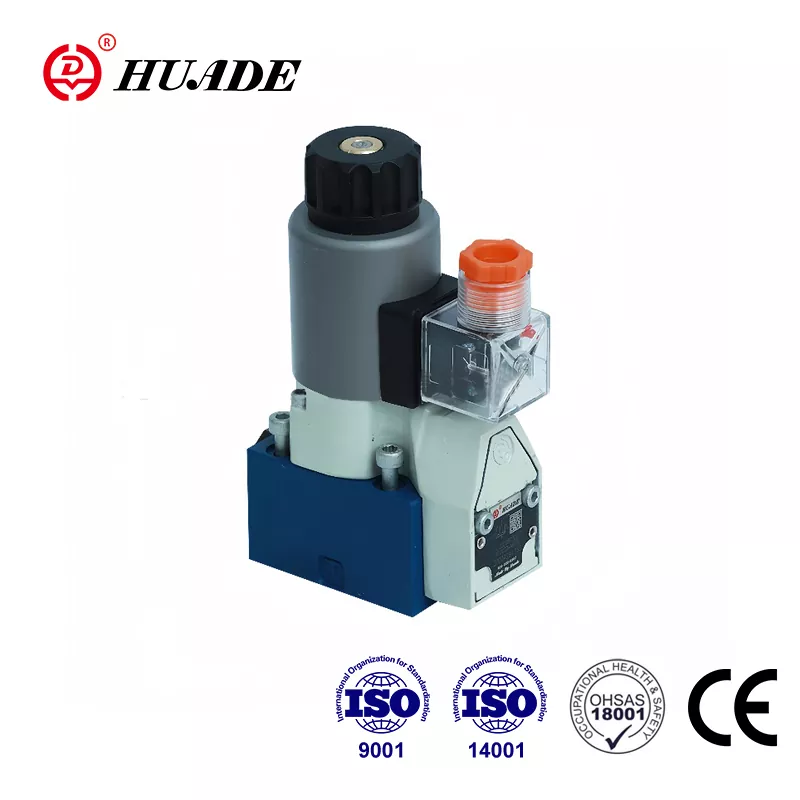

Quando se trata de sistemas hidráulicos que necessitam de confiabilidade absoluta, a válvula direcional de gatilho M-SEW 6 da Bosch Rexroth se destaca como um sério concorrente. Esta válvula resolve um problema que as válvulas de carretel tradicionais simplesmente não conseguem resolver: isolamento completo e sem vazamentos sob alta pressão. Se você estiver trabalhando com sistemas hidráulicos onde até mesmo pequenos vazamentos são importantes, entender o que torna o M-SEW 6 diferente pode evitar dores de cabeça significativas no futuro.
O que torna uma válvula poppet diferente
A válvula direcional de gatilho M-SEW 6 usa uma abordagem fundamentalmente diferente da maioria das válvulas hidráulicas que você pode encontrar. Em vez de peças metálicas deslizantes que criam vedações através de tolerâncias rígidas, esta válvula utiliza uma esfera ou cone endurecido que bloqueia fisicamente o fluxo assentando-se contra uma superfície usinada com precisão. Pense nisso como uma tampa de garrafa em vez de uma porta deslizante. A tampa do frasco cria uma vedação completa quando pressionada, enquanto uma porta deslizante sempre apresenta alguma folga, não importa o quão apertado seja o encaixe.
Essa escolha de design é extremamente importante em aplicações reais. As válvulas de carretel tradicionais sempre vazam internamente até certo ponto. Quanto mais rigorosas as tolerâncias, menos vazam, mas o vazamento nunca chega a zero. A válvula direcional de gatilho M-SEW 6 elimina totalmente esse problema através de seu design baseado em sede. Quando o elemento gatilho pressiona contra sua sede, o fluxo para completamente.
Capacidades de pressão que o diferenciam
A válvula direcional de gatilho M-SEW 6 suporta pressões de até 630 bar, o que se traduz em aproximadamente 9.150 psi. Para fins de contexto, a maioria das válvulas de tamanho padrão D03 atingem no máximo cerca de 350 bar. Essa classificação de pressão quase duplicada não é apenas um número em uma folha de dados. Representa um compromisso fundamental da engenharia com a integridade estrutural que afeta tudo, desde a espessura da carcaça até os requisitos de montagem.
Operar a 630 bar cria forças enormes que tentam separar a válvula da sua superfície de montagem. Uma área típica de conexão de válvula D03 experimenta mais de 4.000 libras de força de separação nesta pressão. A válvula direcional de gatilho M-SEW 6 lida com isso através de requisitos de montagem específicos que devem ser seguidos com precisão. A superfície de montagem precisa de planicidade dentro de 0,01 mm por 100 mm e uma rugosidade superficial de Rz 0,8. Os parafusos de montagem, M5x45 grau 10,9, devem ser apertados com exatamente 8,9 Nm.
Como o M-SEW 6 realmente funciona
A válvula direcional de gatilho M-SEW 6 opera através de atuação direta por solenóide. Quando você energiza a bobina, ela gera uma força magnética que puxa o elemento gatilho para fora de sua sede, permitindo o fluxo. Quando desenergizado, uma mola de retorno e a pressão do sistema batem o gatilho de volta em sua sede, bloqueando o fluxo instantaneamente. Isto proporciona à válvula direcional de gatilho M-SEW 6 tempos de comutação notavelmente rápidos, especialmente ao fechar.
As velocidades de comutação contam uma história importante. Ao operar com 24 Vcc puro, a válvula é energizada em 25 a 40 milissegundos e desenergizada em apenas 10 a 15 milissegundos. Esse tempo de desenergização é excepcionalmente rápido em comparação com as válvulas de carretel, o que é extremamente importante em aplicações de segurança. Se algo der errado e você precisar interromper o fluxo imediatamente, esses milissegundos extras poderão ser críticos.
Entretanto, se você operar a válvula direcional de gatilho M-SEW 6 em tensão CA através de um retificador, o desempenho mudará significativamente. O tempo de desenergização aumenta para 35 a 55 milissegundos porque o circuito retificador possui capacitores de filtragem que retardam a queda da corrente na bobina. Esta resposta três a quatro vezes mais lenta pode ser aceitável para algumas aplicações, mas para sistemas de desligamento de emergência, a operação CC direta proporciona claramente um melhor desempenho.
Opções de configuração e o que elas significam
A válvula direcional de gatilho M-SEW 6 vem em diversas configurações funcionais. As mais comuns são as versões de 3/2 vias com os símbolos U e C. O símbolo U representa a configuração normalmente aberta onde a porta P se conecta à porta A quando a válvula não está energizada. O símbolo C representa normalmente fechado onde P a A está bloqueado quando não energizado. Essas configurações 3/2 são onde as válvulas de gatilho realmente brilham porque podem manter o isolamento perfeito com geometria simples.
A válvula também vem em configurações de 4/2 vias com os símbolos D e Y, embora sejam um pouco menos comuns. Criar uma função 4/2 com elementos poppet é mecanicamente mais complexo porque você precisa manter um isolamento livre de vazamentos em várias portas simultaneamente. As compensações do projeto tornam-se mais desafiadoras, e é por isso que a Rexroth enfatiza as versões 3/2, onde a válvula direcional de gatilho M-SEW 6 pode oferecer sua máxima confiabilidade e capacidade de pressão.
A capacidade de fluxo atinge no máximo 25 litros por minuto. Isso pode parecer baixo em comparação com algumas válvulas de carretel, mas na verdade é razoável para uma válvula de gatilho de operação direta tamanho D03. O solenóide tem que superar tanto a força da mola quanto a força de pressão que atuam no elemento de gatilho. O aumento da capacidade de fluxo exigiria uma área maior do gatilho, o que exigiria um solenóide impraticavelmente grande para operação direta.
Estrutura do código de pedido explicada
A válvula direcional de gatilho M-SEW 6 utiliza um código de pedido de 16 posições que especifica todos os detalhes técnicos. Compreender este código ajuda você a obter exatamente a válvula que precisa. A posição 01 especifica o tipo de fluido, que é M para óleo mineral. A posição 02 indica se é uma válvula de 2 vias, 3 vias ou 4 vias. A posição 03 é SEW, confirmando que é uma válvula de operação direta tipo gatilho.
A posição 04 confirma o tamanho como 6, que corresponde ao padrão NG6 ou D03. A posição 05 é a sua seleção de símbolos como U ou C. A posição 07 especifica a classificação de pressão, 420 ou 630 bar. A posição 09 controla a tensão, sendo G24 o padrão 24V DC. Opções como G96 e G110 indicam operação em 110V ou 120V AC através de retificação.
A posição 12 torna-se importante se você precisar de monitoramento de posição. A válvula direcional de gatilho M-SEW 6 pode ser equipada com sensores indutivos (QMAG24 ou QMBG24) que confirmam a posição real da válvula. No entanto, estas opções de monitorização só funcionam com a versão de 420 bar. O invólucro mais espesso necessário para operação de 630 bar não deixa espaço para o arranjo padrão de montagem do sensor.
A posição 13 permite adicionar inserções de acelerador ou válvula de retenção. As inserções do acelerador, designadas de B12 a B22, restringem o fluxo em diferentes graus. Ao operar a válvula direcional de gatilho M-SEW 6 com pressão e vazão máximas, esses insertos podem evitar golpe de aríete e cavitação durante a comutação. A posição 14 especifica o material de vedação, padrão NBR ou FKM (designado pelo sufixo V) para compatibilidade com fluidos especiais.
Considerações sobre compatibilidade de fluidos
A válvula direcional de gatilho M-SEW 6 funciona com óleos minerais padrão que atendem às especificações DIN 51524. Ele também lida com vários fluidos biodegradáveis e resistentes ao fogo, incluindo os tipos HEES, HEPG, HETG, HFDR e HFDU. A escolha do material de vedação torna-se crítica aqui. As vedações NBR padrão funcionam bem com óleo mineral e operam de -30°C a +80°C. Se você estiver usando determinados ésteres sintéticos ou fluidos poliglicólicos, deverá especificar vedações FKM com o sufixo V. As vedações FKM têm uma faixa de temperatura um pouco mais estreita, de -20°C a +80°C, mas fornecem a resistência química necessária.
Fazer a seleção errada do selo causa degradação rápida. As vedações NBR incham e falham em certos fluidos sintéticos, enquanto as vedações FKM podem endurecer e rachar se usadas fora de sua faixa de temperatura. A documentação da válvula direcional de gatilho M-SEW 6 especifica claramente qual vedação funciona com qual fluido, e seguir estritamente estas diretrizes não é opcional.
Requisitos de instalação que você não pode ignorar
A montagem correta da válvula direcional de gatilho M-SEW 6 determina se ela funciona conforme projetado ou se há vazamentos sob pressão. A válvula é montada em um coletor ou subplaca D03/NG6 usando quatro parafusos M5x45. Esses parafusos devem ter resistência de grau 10,9 e torque preciso de 8,9 Nm. O torque insuficiente permite que a carcaça se separe da superfície de montagem sob pressão. O torque excessivo pode deformar a superfície de montagem, criando concentrações de tensão que levam à falha da vedação.
Os anéis de vedação nas portas também são importantes. A porta P usa um O-ring de 10x2mm, enquanto as portas A e B usam O-rings de 9,25x1,78mm. Esses não são tamanhos arbitrários. Eles correspondem às dimensões da ranhura e às cargas de pressão esperadas. O uso de O-rings errados ou danificados garante vazamentos que anulam todo o propósito de escolher uma válvula direcional de gatilho M-SEW 6 em primeiro lugar.
A bobina solenóide é fixada com uma porca de travamento com torque de 4 Nm. Isto pode parecer menos crítico do que os parafusos de montagem principais, mas a montagem solta do solenóide causa problemas de alinhamento que aumentam a folga magnética, reduzindo a força e potencialmente impedindo o deslocamento completo do gatilho. A válvula pode parecer funcionar, mas não abre ou fecha totalmente, causando restrições de fluxo ou vedação incompleta.
Vantagens de manutenção integradas no design
Um aspecto inteligente da válvula direcional de gatilho M-SEW 6 é o design da bobina removível e giratória. A bobina solenóide pode ser removida e substituída sem perturbar a carcaça hidráulica que contém pressão. Isto significa que você pode fazer manutenção elétrica sem despressurizar todo o sistema hidráulico. Em sistemas de alta pressão, a despressurização e a repressurização são demoradas e potencialmente arriscadas. Ser capaz de trocar uma bobina com defeito sem tocar no circuito hidráulico reduz significativamente o tempo de inatividade.
A bobina gira 90 graus, o que ajuda no roteamento de cabos em blocos coletores apertados. Você pode orientar a conexão elétrica para evitar interferência com componentes adjacentes. Essa flexibilidade torna a válvula direcional de gatilho M-SEW 6 mais fácil de integrar em montagens complexas onde o espaço é limitado.
O próprio design do gatilho requer menos manutenção do que as válvulas de carretel. Não existem superfícies deslizantes usinadas com precisão que se desgastem gradualmente e aumentem o vazamento. O gatilho sela ou não. Desde que a contaminação não danifique as superfícies de assentamento, a válvula mantém seu desempenho de vazamento zero essencialmente indefinidamente.
Onde esta válvula faz mais sentido
A válvula direcional de gatilho M-SEW 6 é excelente em aplicações onde as cargas devem ser mantidas sem desvio por longos períodos. Os sistemas de fixação hidráulica em máquinas-ferramentas representam um caso de uso perfeito. Depois que o grampo fecha em uma peça de trabalho, ele precisa permanecer preso com perda zero de pressão durante a usinagem. Mesmo um pequeno vazamento permitiria que a braçadeira se soltasse lentamente, potencialmente fazendo com que a peça se deslocasse durante as operações de corte.
O isolamento do acumulador é outro ajuste natural. Quando você carrega um acumulador e precisa isolá-lo do resto do circuito, uma válvula de isolamento com vazamento libera gradualmente a pressão do acumulador. A válvula direcional de gatilho M-SEW 6 mantém essa pressão indefinidamente. Os circuitos de segurança também se beneficiam enormemente. Se um sistema de segurança depender da prevenção do fluxo quando desenergizado, o vazamento interno através de uma válvula de carretel poderá permitir movimentos não intencionais mesmo quando o sinal de controle estiver desligado.
Os sistemas de teste que precisam manter a pressão para detecção de vazamentos exigem válvulas de isolamento com vazamento zero. As prensas de conformação e forjamento de alta pressão operam em pressões onde a classificação de 630 bar do M-SEW 6 se torna valiosa. Os sistemas hidráulicos submarinos enfrentam requisitos de alta pressão e severos de confiabilidade, onde o design livre de vazamentos da válvula direcional de gatilho M-SEW 6 fornece margens de segurança críticas.
Comparando com opções competitivas
A série D1SE da Parker Hannifin representa a competição direta mais próxima da válvula direcional de gatilho M-SEW 6 na faixa de tamanho D03. O D1SE suporta pressões de até 350 bar e vazões de até 20 litros por minuto. Ele usa uma filosofia de design semelhante com elementos de assento tipo cone. Os tempos de chaveamento são mais lentos, em torno de 50ms para energização e 60ms para desenergização na operação CC.
A diferença de pressão entre 350 bar e 630 bar revela diferentes estratégias de mercado. A Parker direciona o D1SE para o mercado mais amplo de aplicações que necessitam de isolamento sem vazamentos em pressões industriais normais. A Rexroth posiciona a válvula direcional de gatilho M-SEW 6 para o segmento premium, onde a capacidade de pressão extrema justifica custos mais elevados. As aplicações que realmente necessitam de capacidade de 630 bar têm alternativas limitadas, dando à Rexroth uma posição forte nesse nicho.
Os tempos de comutação mais rápidos do M-SEW 6, particularmente o tempo de desenergização de 10-15ms, proporcionam uma vantagem de segurança tangível em cenários de desligamento de emergência. Essa diferença de 45 ms entre o M-SEW 6 e o D1SE pode determinar se uma máquina para antes de causar danos ou ferimentos. Para aplicações críticas de segurança, tempos de resposta mais rápidos não são apenas recursos interessantes, são requisitos essenciais.
Compreendendo as compensações
Escolher uma válvula direcional de gatilho M-SEW 6 significa aceitar certas limitações. A capacidade de vazão de 25 litros por minuto não satisfaz aplicações que necessitam de altas vazões. O desequilíbrio de pressão inerente ao projeto do gatilho significa que o solenóide trabalha mais para abrir a válvula contra a pressão do sistema. As válvulas de gatilho de operação direta alcançam limites práticos em torno das faixas de vazão e pressão alcançadas pela M-SEW 6. Um aumento significativamente maior exigiria uma operação piloto, o que acrescenta complexidade e custo.
Os requisitos de precisão de montagem são mais rigorosos do que as válvulas de carretel típicas. Você não pode parafusar a válvula direcional de gatilho M-SEW 6 em uma superfície usinada áspera e esperar que ela vede a 630 bar. O coletor ou subplaca precisa de usinagem adequada para atender às especificações de planicidade e acabamento. Isso adiciona custo ao sistema geral, mas proporciona o desempenho de vazamento zero que justifica a escolha de uma válvula de assento em primeiro lugar.
A limitação de monitoramento de posição na versão de 630 bar é importante em aplicações que exigem verificação de segurança funcional. Se a sua análise de segurança determinar que você precisa de feedback de posição para provar que a válvula está fechada, você deverá aceitar o limite de pressão de 420 bar. Isto representa uma compensação fundamental de engenharia, onde a Rexroth optou por não comprometer a integridade estrutural necessária para 630 bar para acomodar os sensores.
Fazendo a escolha certa para sua aplicação
Se a sua aplicação requer absolutamente zero vazamento interno, a válvula direcional de gatilho M-SEW 6 pertence à sua lista. Se você precisar manter a pressão acima de 400 bar, suas opções serão consideravelmente reduzidas e o M-SEW 6 se tornará uma das poucas opções viáveis no tamanho D03. Se a resposta rápida à desenergização for importante para a segurança, o tempo de comutação de 10 a 15 ms oferece vantagens reais. Se você trabalha com fluidos biodegradáveis ou resistentes ao fogo, a opção de vedação FKM oferece compatibilidade que algumas válvulas concorrentes não oferecem.
Por outro lado, se você precisar de vazões altas acima de 30 litros por minuto, a válvula direcional de gatilho M-SEW 6 não funcionará. Se a sua aplicação envolve ciclos frequentes com vazão e pressão máximas, você deve avaliar cuidadosamente se a válvula permanece dentro de seus limites de desempenho ou se você precisa de insertos de acelerador para gerenciar as condições. Se você precisar de funcionalidade 4/2 com requisitos de comutação complexos, uma válvula de carretel pode, na verdade, ser mais simples, apesar de suas características de vazamento.
O cálculo do custo total de propriedade favorece a válvula direcional de gatilho M-SEW 6 em aplicações onde o tempo de inatividade é caro. A longa vida útil, o desgaste mínimo e a fácil substituição da bobina reduzem os custos de manutenção e o tempo de inatividade do sistema. O preço de compra inicial é mais alto do que as válvulas de carretel padrão, mas em aplicações críticas onde a confiabilidade é importante, esse custo premium é amortizado rapidamente.
Documentação Técnica e Suporte
A Bosch Rexroth fornece documentação técnica abrangente para a válvula direcional de gatilho M-SEW 6, incluindo modelos CAD em vários formatos, desenhos dimensionais completos e curvas de desempenho detalhadas. A documentação especifica claramente todos os requisitos de instalação, especificações de anéis de vedação, valores de torque e informações de compatibilidade de fluidos. Seguir exatamente essas especificações é fundamental para alcançar o desempenho avaliado.
A válvula está em conformidade com os padrões de montagem ISO 4401-03-02-0-05 e DIN 24340 Forma A, garantindo compatibilidade com manifolds e subplacas padrão da indústria. Essa padronização reduz o risco de integração e torna a válvula direcional de gatilho M-SEW 6 uma substituição simples para outras válvulas D03 ao atualizar um sistema para melhor desempenho de vazamento.
Considerações Finais
A válvula direcional de gatilho Bosch Rexroth M-SEW 6 representa uma solução especializada para aplicações exigentes. Ele não tenta ser tudo para todos os aplicativos. Em vez disso, ele se concentra em realizar um trabalho excepcionalmente bem: fornecer isolamento sem vazamentos em pressões de até 630 bar em um pacote D03 padronizado. A engenharia que torna isso possível exige atenção aos detalhes durante a instalação e aplicação, mas oferece um desempenho que as válvulas de carretel convencionais simplesmente não conseguem igualar.
Para engenheiros que trabalham em circuitos de retenção de carga, sistemas de segurança ou aplicações de alta pressão, entender o que a válvula direcional de gatilho M-SEW 6 oferece ajuda a fazer seleções informadas de componentes. As capacidades da válvula se alinham com requisitos específicos onde seus pontos fortes são mais importantes. Escolhê-lo para a aplicação certa proporciona um desempenho confiável e sem vazamentos que justifica seu posicionamento premium no mercado.
