Se você trabalha com sistemas hidráulicos, provavelmente já ouviu falar da válvula de controle direcional Rexroth 4WE 6 J. Esta válvula é um dos componentes mais confiáveis em hidráulica industrial, e entender como ela funciona pode ajudá-lo a tomar melhores decisões para seu equipamento.
O 4WE 6 J é fabricado pela Bosch Rexroth, empresa conhecida por peças hidráulicas de qualidade. Esta válvula específica controla a direção do fluxo de fluido em sistemas hidráulicos. Pense nele como um controlador de tráfego de óleo hidráulico, direcionando-o para onde ele precisa ir para que as máquinas funcionem corretamente.
O que torna o 4WE 6 J especial

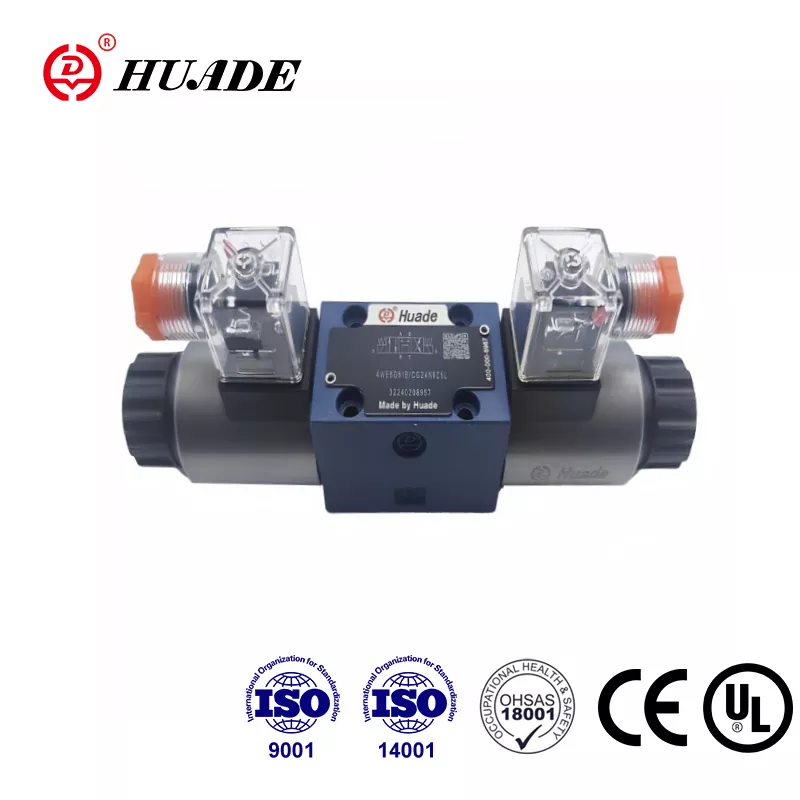

A válvula de controle direcional 4WE 6 J para Rexroth se destaca pelo seu design. É uma válvula operada por solenóide, o que significa que usa eletroímãs para mudar de posição. Quando você envia um sinal elétrico para a válvula, ela move peças internas que mudam para onde o óleo flui.
Esta válvula tem uma configuração 4/3. O “4” significa que possui quatro portas onde as linhas hidráulicas se conectam. O "3" significa que tem três posições para as quais pode se mover. Na posição central, todas as portas estão fechadas. Isso é importante para a segurança porque quando a válvula não recebe instruções sobre o que fazer, ela bloqueia todo o fluxo e mantém tudo travado no lugar.
A válvula usa molas para retornar automaticamente a esta posição central. Quando você desliga o sinal elétrico, as molas empurram o carretel interno de volta para o meio. Este projeto centrado na mola é confiável e foi testado em milhares de máquinas ao longo de muitos anos.
Como funciona o carretel "J"
A letra “J” no nome informa sobre o tipo de carretel dentro da válvula. Letras diferentes significam padrões de fluxo diferentes e o carretel J tem uma finalidade específica. Na posição central, todas as quatro portas estão bloqueadas. Nada flui para dentro ou para fora. Isso é chamado de configuração de centro fechado.
Quando você energiza um solenóide, a válvula muda para conectar a pressão a uma porta de trabalho enquanto bloqueia as outras. Mude para o outro solenóide e as conexões serão invertidas. Isso lhe dá controle preciso sobre a direção em que o cilindro hidráulico ou motor se move.
O design de centro fechado da válvula de controle direcional 4WE 6 J para Rexroth a torna perfeita para máquinas que precisam manter a posição quando paradas. Máquinas-ferramentas, máquinas de moldagem por injeção e prensas se beneficiam desse recurso. Quando a válvula está na posição neutra, o atuador permanece exatamente onde está, sem oscilar.
Especificações técnicas que você deve conhecer

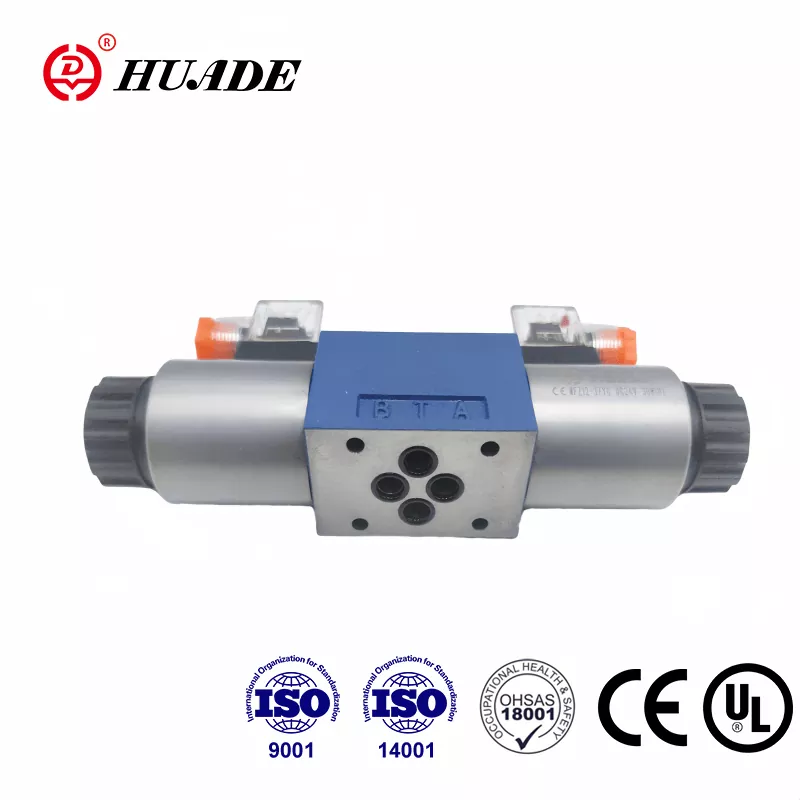

A 4WE 6 J usa um padrão de montagem NG6, também chamado CETOP 03. Essa padronização significa que você pode substituí-la por outras válvulas NG6, se necessário. Os furos de montagem são espaçados com precisão, com quatro roscas M5 em um padrão específico que atende aos padrões da indústria.
Esta válvula pode suportar até 350 bar de pressão nas portas principais. A vazão máxima é de 80 litros por minuto ao usar solenóides DC. A válvula funciona com óleo hidráulico que possui viscosidade entre 10 e 500 mm²/s e pode operar em temperaturas de -20°C a +80°C.
O tempo de resposta é importante em sistemas hidráulicos. O 4WE 6 J muda de posição em cerca de 20 a 70 milissegundos quando você o liga e 10 a 60 milissegundos quando você o desliga. Essa resposta rápida ajuda as máquinas a funcionarem sem problemas e sem atrasos.
Os solenóides vêm em diferentes opções de tensão. As escolhas comuns incluem 24 Vcc, que é o mais popular em ambientes industriais. Você também pode obter versões de 12V DC, 110V AC ou 230V AC. As versões DC consomem cerca de 30 watts de energia e podem funcionar continuamente sem superaquecimento.
Onde essas válvulas são usadas
As instalações de fabricação utilizam a válvula de controle direcional 4WE 6 J para Rexroth em muitas aplicações. Nas oficinas mecânicas, essas válvulas controlam o movimento das ferramentas de corte e dos porta-peças. O recurso de centro fechado evita movimentos indesejados quando a máquina está ociosa, o que melhora a segurança e a precisão.
As máquinas de moldagem por injeção contam com essas válvulas para controlar a abertura e o fechamento do molde. A rápida velocidade de comutação ajuda a manter as taxas de produção e a centralização confiável garante qualidade consistente da peça. Algumas máquinas de moldagem realizam ciclos milhares de vezes por dia, e a 4WE 6 J pode realizar até 15.000 ciclos por hora.
As prensas usam essas válvulas para controlar o movimento do aríete. A capacidade de manter a pressão quando centralizada é essencial para operações de conformação em que a peça precisa ser mantida firmemente durante o processamento. A classificação de alta pressão da válvula de 350 bar oferece capacidade suficiente para aplicações exigentes.
As linhas de produção automatizadas geralmente possuem diversas válvulas 4WE 6 J trabalhando juntas. Cada válvula controla um cilindro ou motor diferente e todas elas se coordenam para movimentar os produtos através de várias estações. A montagem padronizada facilita a instalação e a manutenção em todo o sistema.
Lendo o número do modelo
A Rexroth utiliza um sistema de codificação detalhado para suas válvulas. Um número de modelo completo típico pode ser 4WE 6 J6X/EG24N9K4. Cada parte deste código informa algo específico sobre a válvula.
O “4WE” no início indica que é uma válvula direcional operada por solenóide de quatro vias. O "6" significa que é tamanho NG6. O “J” é o tipo de carretel que discutimos anteriormente. O "6X" refere-se à série de componentes, que se refere às características de desempenho.
Após a barra, "E" indica que há solenóides de pino úmido que ficam no óleo hidráulico. "G24" significa que usa alimentação de 24 Vcc. O "N" informa sobre os materiais de vedação, sendo N as vedações de borracha NBR padrão. A seção "9K4" inclui opções adicionais, como recursos de substituição manual e tipos de conectores.
Compreender esta codificação ajuda ao solicitar válvulas de reposição ou comparar modelos diferentes. A válvula de controle direcional 4WE 6 J para Rexroth pode ter muitas variações com base em suas necessidades específicas, e o número do modelo captura todos esses detalhes.
Problemas e soluções comuns
Como qualquer componente mecânico, essas válvulas podem desenvolver problemas ao longo do tempo. O problema mais comum é o travamento, onde o carretel não se move suavemente dentro do corpo da válvula. Isso geralmente acontece devido à contaminação do óleo hidráulico.
A folga interna em um 4WE 6 J é muito pequena, entre 3 e 13 micrômetros. Isso é menor que um fio de cabelo humano. Quando partículas de sujeira entram no óleo, elas podem ficar presas nesses espaços apertados e impedir o movimento do carretel. Isso é chamado de bloqueio de lodo e pode danificar a válvula se não for resolvido.
Manter o óleo hidráulico limpo evita a maioria dos problemas. Use filtros que atendam aos padrões de limpeza ISO 4406 de 20/18/15 ou melhores. Troque os filtros regularmente e observe sinais de contaminação, como óleo turvo ou ruídos incomuns do sistema.
A queima da bobina é outro problema que pode ocorrer. Se o carretel ficar preso e não conseguir se mover, o solenóide consome mais corrente tentando empurrá-lo. Esta corrente extra cria calor que pode danificar os enrolamentos da bobina. As versões AC da válvula são mais suscetíveis a esse problema do que as versões DC.
Verificar a alimentação elétrica ajuda a evitar problemas na bobina. Certifique-se de que sua tensão permaneça dentro de 10% da tensão nominal. As conexões devem estar limpas e firmes, com vedação adequada contra umidade. A válvula usa conectores com classificação IP65 ou IP67 dependendo da versão, portanto, mantenha essas vedações adequadamente.
O vazamento interno aumenta à medida que as válvulas envelhecem. Este é um desgaste normal, mas o vazamento excessivo afeta o desempenho do sistema. Se você notar velocidades mais lentas do atuador ou força de retenção reduzida, o vazamento interno pode ser a causa. Testar a queda de pressão na válvula pode ajudar a diagnosticar esse problema.
Dicas de manutenção
A manutenção regular mantém sua válvula de controle direcional 4WE 6 J para Rexroth funcionando de maneira confiável. A válvula em si não precisa de muita atenção, mas o sistema hidráulico ao seu redor precisa. Seguir algumas práticas simples prolonga significativamente a vida útil da válvula.
A qualidade do óleo é o que mais importa. Siga o princípio “limpo, fresco e seco”. O óleo limpo evita a contaminação. O óleo frio reduz o desgaste e prolonga a vida útil dos componentes. O óleo seco evita a corrosão e mantém a viscosidade adequada. Teste seu óleo periodicamente e troque-o de acordo com as recomendações do fabricante.
O controle de temperatura também ajuda. A válvula pode operar até 80°C, mas funcionar mais frio é melhor para a longevidade. Se o seu sistema esquentar, considere adicionar um trocador de calor. As bobinas solenóides podem atingir 150°C em sua superfície, mas a operação mais fria reduz o estresse elétrico.
Muitas válvulas 4WE 6 J incluem opções de acionamento manual. Eles permitem mover a válvula manualmente quando a máquina está desligada ou durante a solução de problemas. Ao usar o acionamento manual, mantenha a pressão do sistema abaixo de 50 bar para evitar força excessiva. Nunca pressione os dois comandos manuais ao mesmo tempo.
A posição de montagem não restringe muito a válvula. Você pode instalá-lo em qualquer orientação, embora a montagem horizontal geralmente funcione melhor para dissipação de calor. Certifique-se de que haja espaço adequado ao redor dos solenóides para a circulação do ar de resfriamento.
Alternativas e Compatibilidade
Embora a Rexroth fabrique válvulas de qualidade, outros fabricantes oferecem alternativas compatíveis. Compreender suas opções ajuda no fornecimento e no gerenciamento de custos. Qualquer válvula com padrão de montagem NG6 pode caber fisicamente onde um 4WE 6 J é montado.
A Yuken fabrica o DSG-01-3C3, que oferece funcionalidade semelhante com um carretel central fechado. A Parker oferece a série D1VW com vazões comparáveis. A Eaton Vickers possui o modelo DG4V-3-6C. Essas alternativas normalmente custam de 20% a 30% menos que as peças originais da Rexroth.
Ao considerar alternativas, combine cuidadosamente as classificações de pressão, capacidade de fluxo e especificações elétricas. Nem todas as válvulas NG6 são criadas iguais. Alguns podem ter diferentes tempos de resposta ou características de comutação que afetam sua aplicação.
A válvula de controle direcional 4WE 6 J para Rexroth possui um histórico comprovado com tempo médio entre falhas medido em anos. Algumas marcas alternativas podem não corresponder a esta fiabilidade. Para aplicações críticas, o custo extra de peças genuínas Rexroth geralmente faz sentido.
Os serviços de reconstrução oferecem outra opção. Diversas empresas são especializadas em reforma de válvulas hidráulicas. Eles desmontam, limpam, substituem peças desgastadas e testam a válvula como nova. As válvulas reconstruídas custam menos que as novas e podem funcionar bem para aplicações menos exigentes.
Onde comprar
Encontrar um fornecedor para o 4WE 6 J não deve ser difícil. A Bosch Rexroth tem uma loja online oficial em [store.boschrexroth.com](http://store.boschrexroth.com/) onde você pode fazer pedidos diretamente. Isso garante peças originais e cobertura de garantia adequada.
Os distribuidores industriais armazenam essas válvulas regionalmente. Empresas como Motion Industries, Applied Industrial Technologies e outros especialistas em hidráulica comercializam produtos Rexroth. Trabalhar com um distribuidor local oferece suporte técnico e entrega mais rápida para necessidades urgentes.
Mercados online como o eBay têm válvulas novas e usadas. Os preços das novas unidades normalmente variam de US$ 300 a US$ 500, dependendo do modelo específico e das opções. As válvulas usadas são vendidas por US$ 100 a US$ 250, embora você troque a cobertura da garantia por um custo mais baixo.
Fornecedores asiáticos em plataformas como Shopee ou Alibaba oferecem versões compatíveis a preços mais baixos, às vezes em torno de US$ 150. A qualidade varia de acordo com essas fontes, portanto pesquise cuidadosamente o vendedor se você escolher esse caminho. Para aplicações críticas, opte por fornecedores conhecidos.
Ao fazer o pedido, tenha em mãos o número completo do modelo. A válvula de controle direcional 4WE 6 J para Rexroth vem em muitas configurações, e obter a tensão ou o tipo de conector errado cria problemas. Verifique novamente as especificações elétricas e os detalhes de montagem antes de comprar.
Considerações de instalação
A instalação adequada de um 4WE 6 J garante bom desempenho e longa vida útil. Comece com uma superfície de montagem limpa. A válvula veda contra esta superfície e qualquer arranhão ou sujeira pode causar vazamento. Use o torque adequado nos parafusos de montagem para evitar distorcer o corpo da válvula.
As conexões das portas devem estar limpas e dimensionadas adequadamente. A válvula usa tamanhos de porta NG6 padrão e suas linhas hidráulicas precisam ser compatíveis. O uso de linhas subdimensionadas restringe o fluxo e aumenta a queda de pressão. Linhas superdimensionadas desperdiçam espaço, mas não prejudicam o desempenho.
Ao conectar a energia elétrica, siga o diagrama de fiação do seu modelo específico. Os solenóides normalmente se conectam a um controlador ou interruptor que fornece a tensão apropriada. Alguns modelos incluem luzes indicadoras para mostrar qual solenóide está energizado, o que ajuda na solução de problemas.
Considere adicionar medidores de pressão em pontos-chave do seu sistema. O monitoramento da pressão nas portas da válvula ajuda a diagnosticar problemas e otimizar o desempenho. Os pressostatos podem fornecer intertravamentos de segurança para evitar operação fora dos parâmetros seguros.
Trabalhando com Diferentes Fluidos
A maioria dos sistemas hidráulicos utiliza óleo mineral e o 4WE 6 J funciona perfeitamente com esses fluidos. As vedações NBR padrão suportam óleos à base de petróleo em uma ampla faixa de temperatura. Isto cobre a maioria das aplicações industriais.
Alguns sistemas requerem fluidos ecológicos como HFC (água glicol) ou HFD (éster sintético). A válvula de controle direcional 4WE 6 J para Rexroth pode trabalhar com esses fluidos, mas você precisa do material de vedação correto. Encomende a válvula com vedações FKM (Viton), indicadas por um “V” no código do modelo em vez de “N”.
Os fluidos à base de água reduzem a vida útil em comparação com o óleo mineral. A Rexroth estima uma vida útil cerca de 30% menor ao usar fluidos HFC. O aumento do desgaste vem de diferentes propriedades de lubrificação e cavitação potencial. Se você precisar usar esses fluidos, considere superdimensionar os componentes para compensar.
Os limites de temperatura operacional também mudam com diferentes fluidos. Os fluidos HFC restringem a temperatura máxima a 50°C em vez do limite de 80°C com óleo mineral. Planeje seu sistema de refrigeração adequadamente se estiver usando fluidos hidráulicos alternativos.
Compreendendo as curvas de desempenho
A Rexroth fornece dados de desempenho em manuais técnicos que mostram como a válvula se comporta sob diferentes condições. As curvas de queda de pressão mostram quanta pressão você perde empurrando o óleo através da válvula em várias taxas de fluxo. Para o carretel J, espere cerca de 2 bar de queda de pressão a 20 litros por minuto.
Essa queda de pressão representa energia desperdiçada em seu sistema. Taxas de fluxo mais altas criam mais queda de pressão, seguindo uma relação curva. Ao projetar um circuito hidráulico, leve em consideração essa perda para garantir que os atuadores recebam a pressão adequada.
O número limite de potência para a válvula de controle direcional 4WE 6 J para Rexroth é 8. Esta é uma métrica específica da Rexroth que relaciona vazão, pressão e viscosidade do óleo com a geração de calor. Ficar abaixo deste limite evita o superaquecimento durante a operação contínua.
A frequência de comutação afeta a vida útil da válvula. Embora a válvula possa funcionar mecanicamente até 15.000 vezes por hora, as aplicações típicas funcionam muito mais lentamente. Velocidades de ciclagem mais altas aceleram o desgaste das vedações e dos componentes do solenóide. Combine sua frequência operacional com suas necessidades reais, em vez de maximizá-la.
Documentação e Suporte
A Bosch Rexroth fornece documentação técnica detalhada para suas válvulas. A folha de catálogo principal mostra dimensões, detalhes de montagem e especificações básicas. Manuais mais detalhados explicam procedimentos de instalação, requisitos de manutenção e etapas de solução de problemas.
Você pode baixar esses documentos no site da Rexroth ou solicitá-los aos distribuidores. Ter o manual técnico do seu modelo específico auxilia na instalação e manutenção. Os documentos incluem símbolos hidráulicos que mostram como representar a válvula em diagramas de circuitos.
A equipe de suporte técnico da Rexroth pode ajudar com dúvidas de aplicação. Se você não tiver certeza se um 4WE 6 J atende às suas necessidades, eles podem recomendar alternativas ou sugerir modificações. Este apoio é valioso ao projetar novos sistemas ou atualizar equipamentos existentes.
As ferramentas de seleção on-line permitem configurar válvulas com base em suas necessidades. Insira sua vazão, pressão, tensão e outros parâmetros, e a ferramenta sugere modelos adequados. Isso ajuda a garantir que você obtenha exatamente o que precisa sem decodificar manualmente os números dos modelos.
Considerações Finais
A válvula de controle direcional 4WE 6 J para Rexroth representa tecnologia comprovada em controle hidráulico. Seu design centrado na mola, operado por solenóide e com posicionamento central fechado, atende inúmeras aplicações em todo o mundo. Compreender como funciona ajuda você a usá-lo de maneira eficaz e mantê-lo adequadamente.
As principais vantagens incluem a montagem padronizada do NG6, função confiável de centro fechado e ampla disponibilidade de peças e suporte. A válvula suporta altas pressões e fornece comutação responsiva para controle preciso. Múltiplas opções e configurações de tensão se adaptam aos diferentes requisitos da máquina.
A instalação e manutenção adequadas mantêm essas válvulas funcionando por anos. O óleo hidráulico limpo é o fator mais importante na longevidade da válvula. As trocas regulares do filtro e a atenção à temperatura operacional evitam a maioria dos problemas antes que eles comecem.
Esteja você substituindo uma válvula com defeito, projetando uma nova máquina ou apenas tentando entender seu equipamento existente, o 4WE 6 J merece consideração. Suas décadas de desempenho comprovado em aplicações industriais exigentes comprovam sua qualidade e confiabilidade. Com os devidos cuidados, esta válvula servirá bem ao seu sistema hidráulico por muitos anos.
