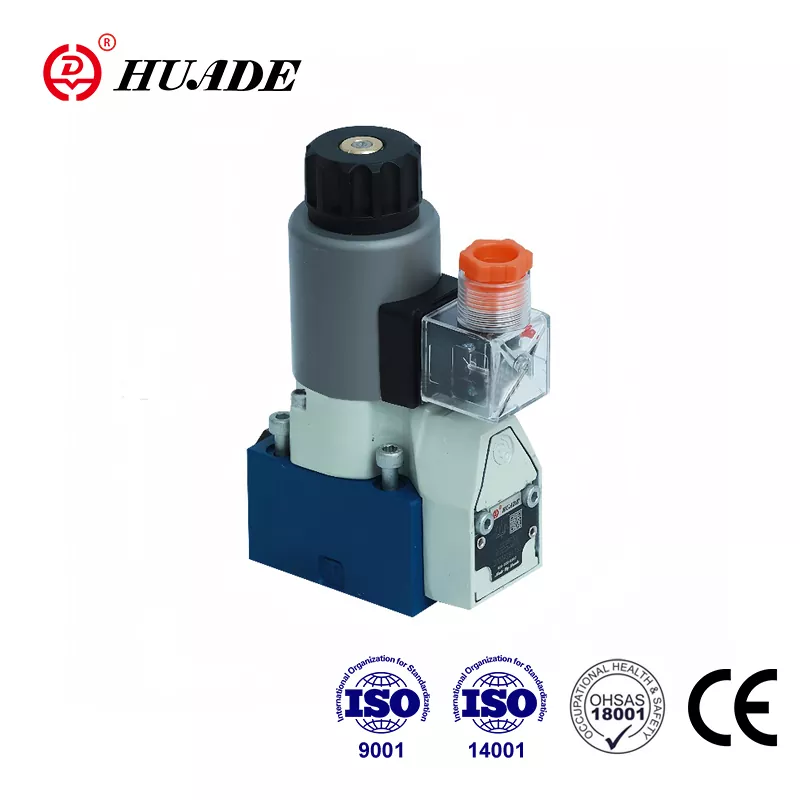

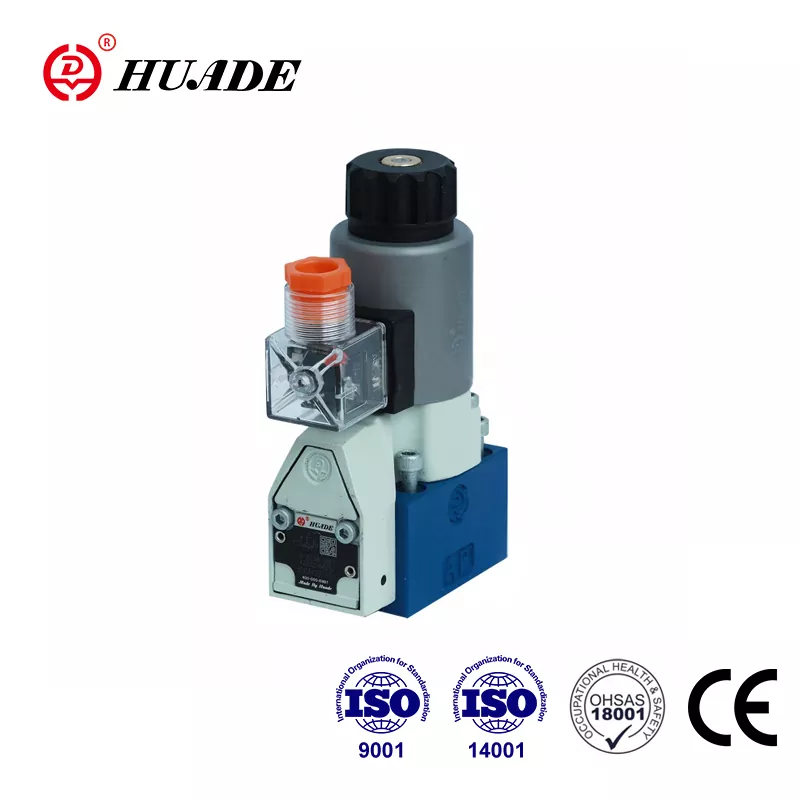

Huade Hydraulic é um fabricante líder na indústria hidráulica da China e tem duas experiências de cooperação de longo prazo com a Rexroth desde 1979. As válvulas de assento direcional Huade® tipo M-SEW 6 são um substituto acessível para a série de componentes Rexroth® M-SEW 6 3X . É competitivo com boa qualidade e preço mais baixo. Para garantir a alta qualidade dos produtos hidráulicos, a Huade Hydraulic opera mais de 750 peças de equipamentos de produção avançados importados de todo o mundo. A qualidade desta válvula operada por solenóide pode estar completamente em conformidade com os requisitos do cliente. A fábrica passou nos padrões internacionais, ou seja, ISO9001, ISO14001 e OH SAS18001. A série de válvulas direcionais é amplamente utilizada em diversos ambientes industriais.
|
Dados técnicos (Para aplicações fora destes parâmetros consulte-nos!) |
|||
|
Em geral |
|||
|
Instalação |
opcional |
||
|
Máx. temperatura ambiente (℃) |
50 |
||
|
Peso |
Válvula de gatilho de 2/2 vias (kg) |
1.5 |
|
|
Válvula de gatilho de 3/2 vias (kg) |
1.5 |
||
|
Válvula de gatilho de 4/2 vias (kg) |
2.3 |
||
|
Dados hidráulicos |
|||
|
Máx. pressão operacional (MPa) |
veja tabela na página 140 |
||
|
Máx. fluxo (L/min) |
25 |
||
|
Fluido de pressão |
óleos minerais ou éster de fosfato |
||
|
Faixa de temperatura do fluido de pressão (℃) |
- 30 a + 80 |
||
|
Faixa de viscosidade (mm²/s) |
2,8 a 500 |
||
|
Grau de contaminação μm |
Grau máximo permitido de contaminação do fluido hidráulico de acordo com NAS 1638 classe 9. Portanto, recomendamos um filtro com uma taxa de retenção mínima de β10≥ 75. |
||
|
Dados elétricos |
|||
|
Tipo de tensão |
CC |
AC |
|
|
Tensões disponíveis (V) |
12,24,42,96,110,205,220 |
só é possível via retificador |
|
|
Tolerância de tensão (tensão nominal) (%) |
±10 |
||
|
Consumo de energia (W) |
30 |
||
|
Obrigação |
100% |
||
|
Tempo de mudança para ISO 6403 |
veja tabela abaixo |
||
|
Frequência de comutação (ciclo s/h) |
15000 |
||
|
Proteção conforme DIN 40 050 |
IP65 |
||
|
Máx. temperatura da bobina (℃) |
para 150 |
||
Características:
▶ Válvula de gatilho direcional de acionamento direto, acionada por solenóide
▶ A porta fechada está livre de vazamentos
▶ A comutação é garantida mesmo após longos períodos sob pressão
▶ A bobina solenóide pode ser girada em 90°
▶ Conexão elétrica individual
▶ Com controle manual protegido, opcional
▶ Padrão de portabilidade para Din 24 340 forma A, ISO 4401 e CETOP - RP 121H
Aplicativo:
A válvula direcional M-SEW tipo 2 é uma válvula de assento direcional acionada por solenoide. Eles controlam o início, a parada e a direção de um fluxo.
1. Funções, Seção da Válvula Direcional Poppet M-SEW 6
O M-SEW 6 consiste basicamente de uma carcaça (1), dos solenóides (2), do sistema de válvula endurecida (3) e da(s) esfera(s) (4) como elemento de fechamento.
Princípio básico:
Na posição inicial a esfera (4) é pressionada na sede pela mola (9) e na posição trocada pelo solenóide (2). A força do solenóide (2) atua através da alavanca (6) e da esfera (7) no pino do atuador (8), que é vedado nos dois lados. A câmara entre os dois elementos de vedação está conectada à porta P. O sistema de válvula (3) é assim equilibrado em termos de pressão em relação às forças de atuação (solenóide ou mola de retorno). As válvulas podem, portanto, ser utilizadas até uma pressão de 63 MPa.
vista em corte do tipo M-2SEW6N
vista em corte do tipo M-3SEW6U
