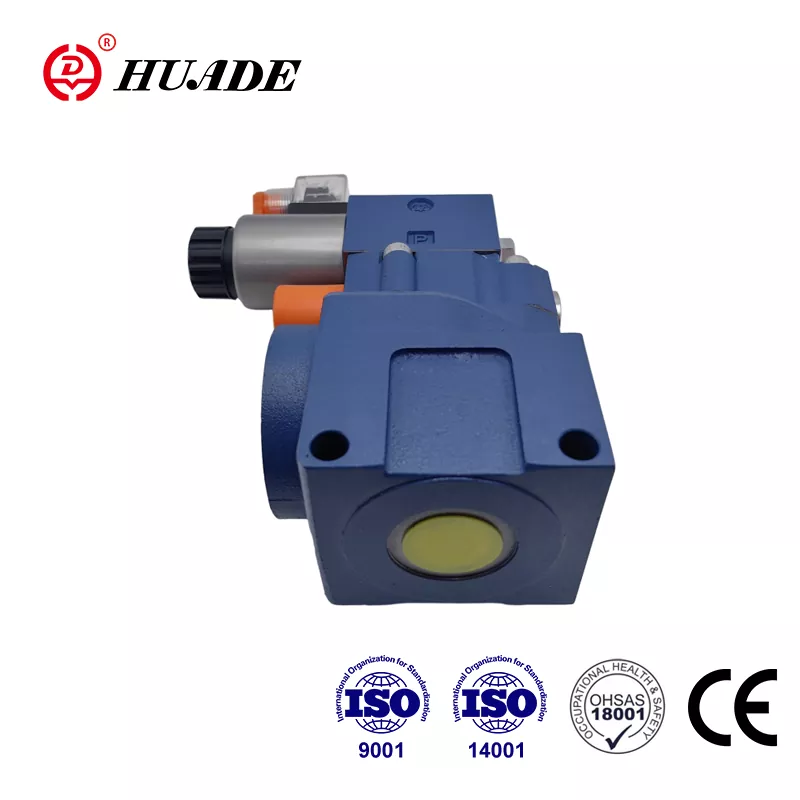

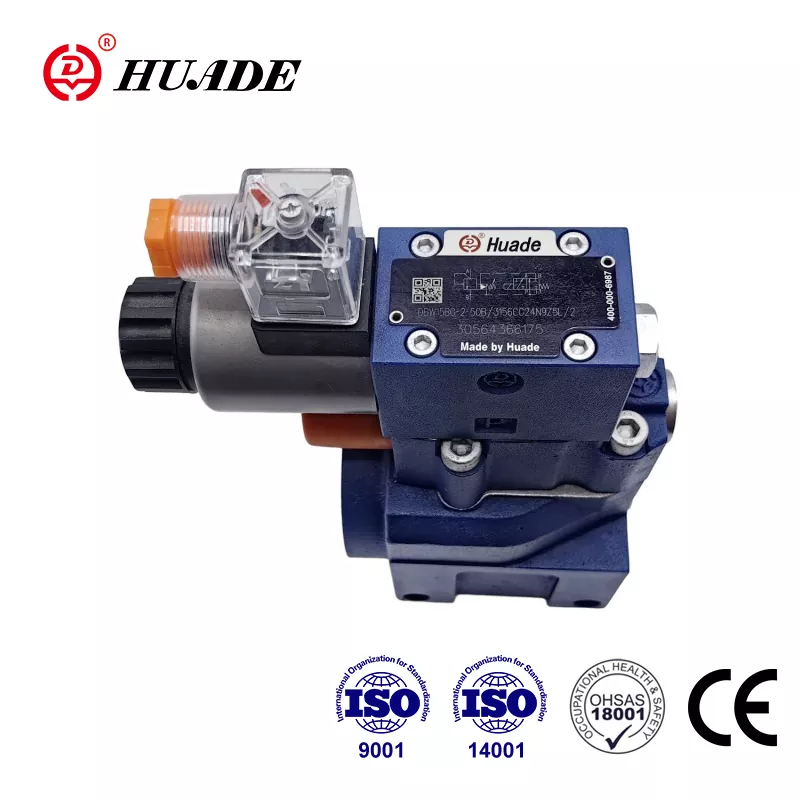

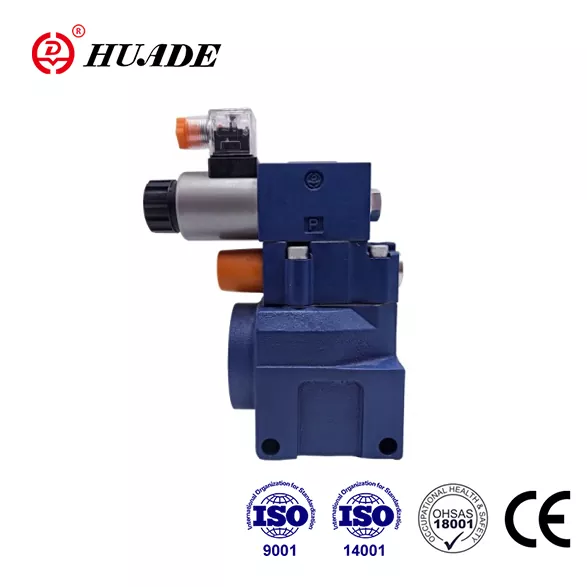

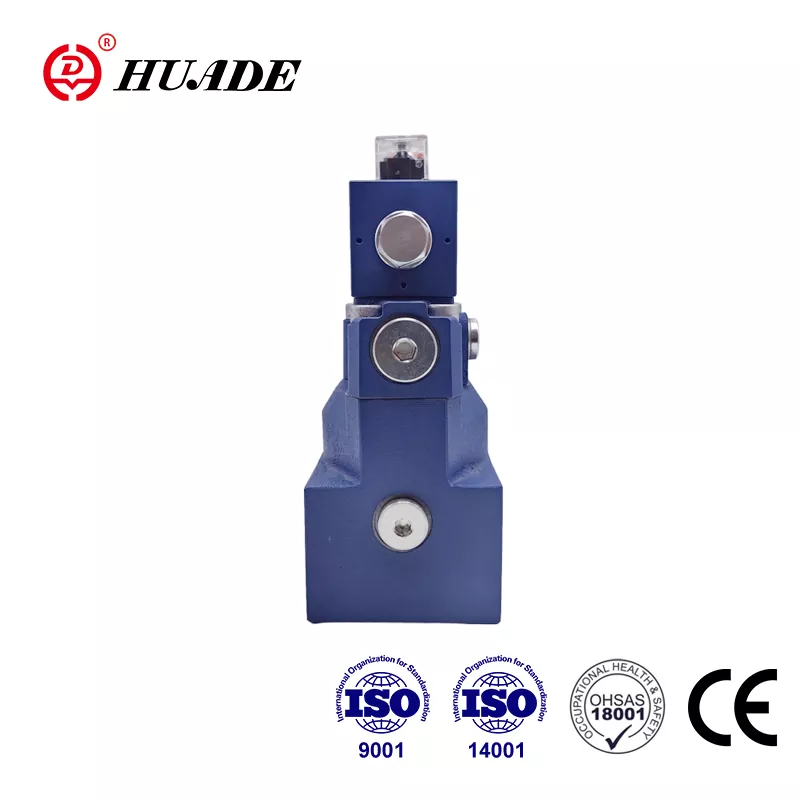

Válvula de alívio de pressão DBW 10

A válvula de alívio de pressão do Huade® DBW 10 é mais durável em comparação com outros produtos similares. A razão é que Huade Hydraulic teve duas cooperação a longo prazo com Rexroth. O Tipo DBW 10 pode substituir as mesmas válvulas de série oferecidas pela Rexroth. Para fornecer produtos hidráulicos, a fábrica introduziu 750 equipamentos avançados de produção de todo o mundo. A fábrica presta mais atenção à praticidade dos produtos e está comprometida em fornecer aos clientes válvulas hidráulicas acessíveis. Todos os ramos da fábrica passaram ISO9001, ISO14001 e OH SAS18001. A marca Huade® tem uma alta reputação na China. Devido à qualidade confiável e ao desempenho estável, as válvulas de pressão Huade® são amplamente utilizadas em máquinas de engenharia e construção e indústria militar e outros campos.

Parâmetro do produto da válvula de alívio de pressão DBW 10

Recurso do produto e aplicação da válvula de alívio de pressão DBW 10

Características:

▶ Montagem de subplicação

▶ Padrão de porta para DIN 24 340, FORM E, ISO 6264 e CETOP - RP 121H

▶ Conexão do tubo

▶ Insira a conexão

▶ Três elementos de ajuste:

. Botão rotativo

. Hexadecimal. parafuso da cabeça com tampa de proteção

. Botão rotativo travável com escala

▶ Descarregar o solenóide através da válvula de carretel direcional embutida

Aplicativo:

As válvulas de alívio de pressão DBW 10 são usadas para a limitação e o descarregamento acionado por solenóide da pressão de controle.

Função, seção e símbolos da válvula de alívio de pressão DBW 10

Em geral

As válvulas de pressão do DBW são válvulas de alívio de pressão operadas por piloto.

As válvulas de alívio de pressão (dB) consistem principalmente na válvula principal (1) com o conjunto principal do carretel (3) e a válvula operada pelo piloto (2) com elemento de ajuste de pressão.

DB do tipo de válvula de alívio de pressão de pressão

A pressão presente na porta A atua no carretel principal (3). Ao mesmo tempo, a pressão é aplicada através das linhas de controle (6) e (7), que são equipadas com orifícios (4) e (5), no lado carregado da mola do carretel principal (3) e na bola (8) na válvula de controle piloto (2). Se a pressão na porta A exceder a válvula definida na mola (9), a bola (8) será aberta contra a mola (9).

O sinal para isso vem internamente através das linhas de controle (10) e (6) da porta A. O fluido de pressão no lado carregado da mola do carretel principal (3) agora flui através da linha de controle (7), orifício (11) e bola (8) na câmara da mola (12). No tipo DB ... 50b/... flui internamente através da linha de controle (13) para o tanque ou no tipo db..50/.. y..externalmente através da linha de controle (14). Devido aos orifícios (4) e (5), ocorre uma queda de pressão no carretel principal (3), a conexão da porta A à porta B está aberta. Agora, o fluido de pressão flui da porta A para a porta B, mantendo a pressão operacional.

A válvula de alívio de pressão pode ser descarregada ou alterada para uma pressão diferente (segundo estágio de pressão) via porta "X" (15).

DBW do tipo de válvula de alívio de pressão de pressão

A função desta válvula é basicamente a mesma que o tipo de válvula DB

A descarga no carretel principal (3), no entanto, é alcançada através da atuação da válvula direcional interna (16).

Estrutura de DBW ... 50b

Símbolo de DBW ... 50b

Perceber

1.O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.

2. O tanque deve estar selando e um filtro de ar deve ser instalado na entrada do ar.

3. Produz sem subplicação ao sair da fábrica, se precisar, por favor, pedindo especialmente.

4. Os parafusos de fixação da válvula devem ser o nível de alta intensidade (classe 10.9). Selecione e use -os de acordo com o parâmetro listado no livro de amostra.

5. A rugosidade da superfície ligada à válvula é necessária rugosidade da superfície é 0,8.

6. O acabamento da superfície da peça de acasalamento é necessário para 0,01/100mm.
