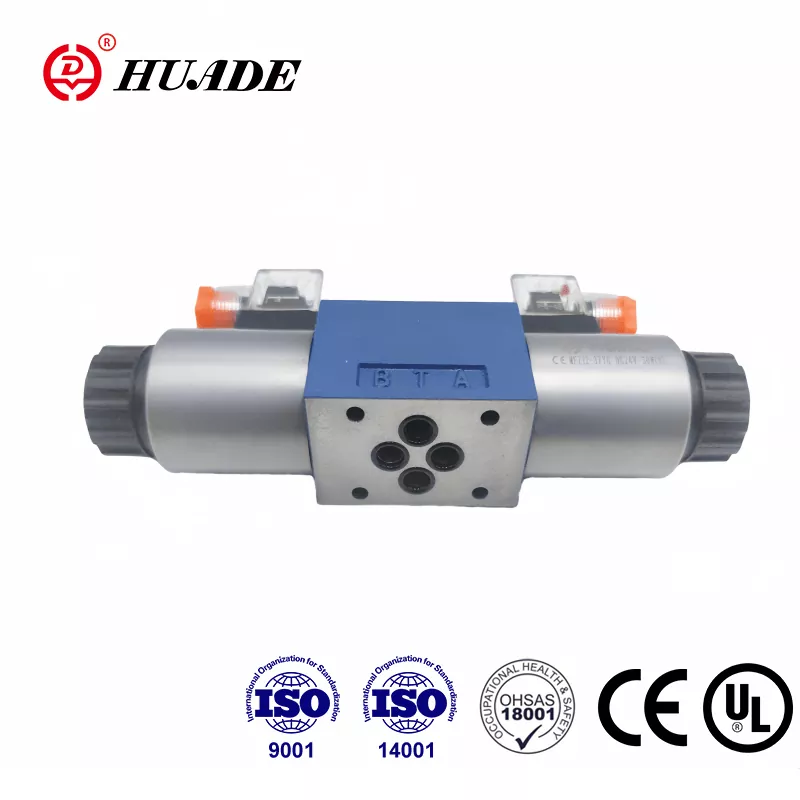

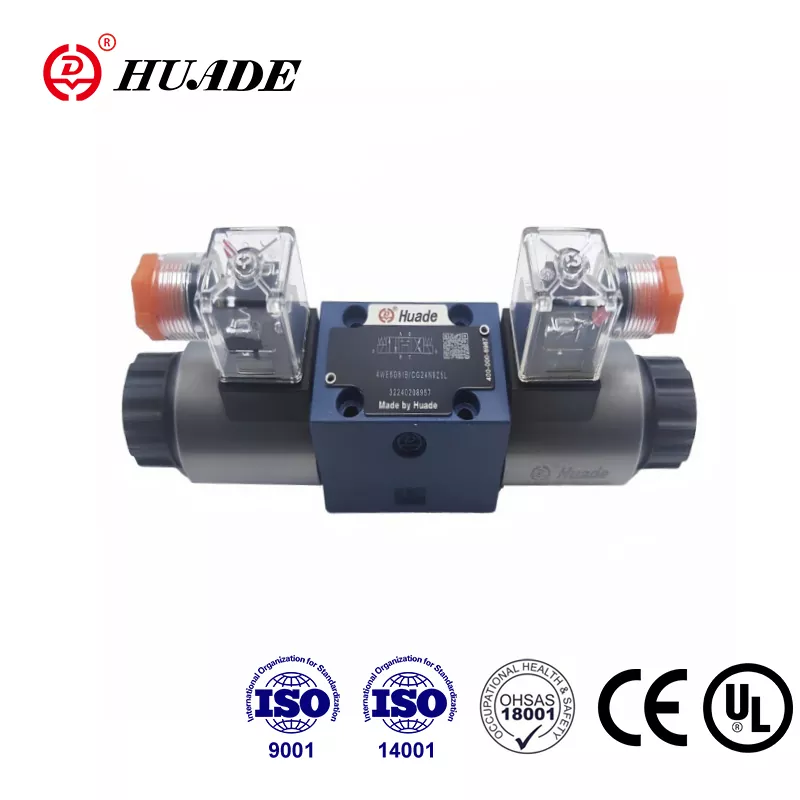

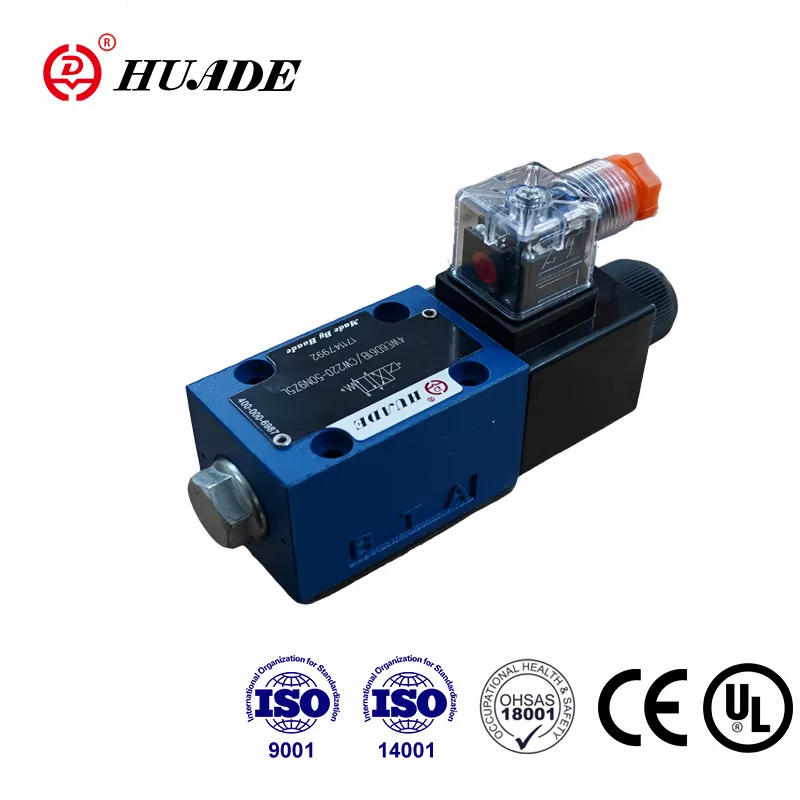

Estabelecida através de uma parceria estratégica entre os governos chinês e alemão em 1979, a Huade tem sido uma marca de destaque na indústria hidráulica chinesa. A válvula de carretel direcional Huade® tipo 4WE 6 E é uma alternativa acessível ao mesmo modelo oferecido pela Rexroth. Huade coloca grande ênfase na qualidade para garantir que cada válvula direcional tenha desempenho superior. A série de válvulas solenóides direcionais passou pela certificação CE. Este tipo de válvula direcional vende bem. As válvulas serão embaladas em caixas padrão com etiquetas antifalsificação. A fábrica passou nas três principais certificações de sistema de gestão de qualidade, gestão ambiental e gestão de saúde e segurança ocupacional. As válvulas hidráulicas Huade® são amplamente utilizadas em máquinas de engenharia e construção, metalurgia, máquinas-ferramentas, proteção ambiental, construção naval, aeroespacial, trânsito ferroviário, petróleo e petroquímica, indústria militar e outros campos.
|
Hidráulico |
|||
|
Pressão máxima de operação Portas A, B, P (㎫) |
até 35,0 |
||
|
Porta T (㎫) |
21(-);16(～) |
||
|
com símbolos A e B, a porta T deve ser usada como porta de drenagem |
|||
|
Fluxo máx. (L/min) |
80(-);60(～) |
||
|
Fluido de pressão |
Óleos Minerais ou Éster Fosfatado |
||
|
Faixa de viscosidade (mm2/s) |
2,8~500 |
||
|
Faixa de temperatura do fluido de pressão （℃） |
-30~+80 |
||
|
Grau de contaminação |
Grau máximo permitido de contaminação do fluido hidráulico de acordo com NAS 1638 classe9. |
||
|
Elétrica |
|||
|
Tipo de tensão |
CC |
CA 50/60Hz |
|
|
Tensões disponíveis (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Consumo de energia (W) |
30 |
||
|
Poder de retenção (VA) |
- |
50 |
|
|
Potência de ligação (VA) |
- |
220 |
|
|
Obrigação |
contínuo |
||
|
Tempo de mudança para IS0 6403 |
LIGADO (ms) |
25 a 45 |
10 a 20 |
|
DESLIGADO (ms) |
10 a 25 |
15 a 40 |
|
|
Proteção conforme DIN |
IP65 |
||
|
Frequência de comutação (ciclos/h) |
até 15.000 |
até 7200 |
|
|
Com conexões elétricas o condutor de proteção (PE) |
|||
Características:
▶ Válvula de carretel direcional acionada por solenoide direto, versão de alto desempenho
▶ Solenóides CC ou CA de pino úmido com bobina removível
▶ A bobina solenóide pode ser girada em 90°
▶ Não é necessário abrir a câmara estanque à pressão ao trocar a bobina
▶ Conexões elétricas como conexões individuais ou centrais
▶ Controle manual, opcional
▶ Padrão de portabilidade para Din 24 340 forma A, ISO 4401 e CETOP - RP 121H
Aplicativo:
4WE 6 E é uma válvula de carretel direcional operada por solenóide. Ele controla o início, a parada e a direção de um fluido.
Essencialmente, as válvulas de controle direcional consistem no alojamento (1), um ou dois solenóides (2), o carretel de controle (3) e uma ou duas molas de retorno (4). Na condição desenergizada, o carretel de controle (3) é mantido na posição neutra ou inicial por meio de molas de retorno (4) (exceto para carretéis de impulso). O carretel de controle (3) é acionado através de solenóides de pino úmido (2) . A força dos solenóides (2) atua através do êmbolo (5) no carretel de controle (3) e empurra-o da sua posição neutra para a posição final necessária. Isto proporciona fluxo livre de P para A e de B para T ou P para B e A para T.
Quando o solenóide (2) é desenergizado, o carretel de controle (3) retorna à sua posição neutra por meio das molas de retorno (4).
Um comando manual opcional (6) permite o movimento do carretel de controle (3) sem energizar o solenóide.
Diagrama estrutural da série WE 6 61B
