Ao trabalhar com sistemas hidráulicos, a escolha da válvula de controle direcional correta pode determinar o sucesso ou o fracasso da sua operação. A válvula de controle direcional Bosch Rexroth 4WE 10 E conquistou sua reputação como um equipamento confiável em aplicações industriais, e há bons motivos pelos quais os engenheiros continuam recorrendo a ela.
O que torna a válvula de controle direcional 4WE 10 E especial

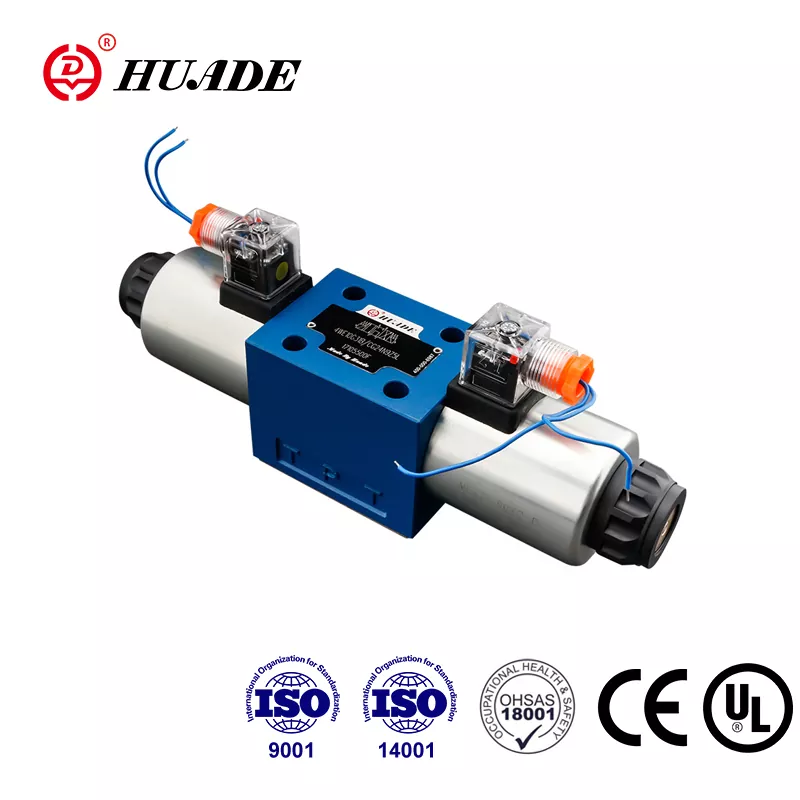

A Rexroth 4WE 10 E é uma válvula solenóide de ação direta que controla como o fluido hidráulico se move através do seu sistema. Pense nisso como um controlador de tráfego para o seu óleo hidráulico. Diz ao fluido para onde ir, quando parar e que caminho seguir. Esta válvula específica usa bobinas eletromagnéticas para deslocar um carretel interno, que então redireciona o fluxo para fazer com que seus cilindros hidráulicos ou motores se movam exatamente como você precisa.
O que diferencia esta válvula de controle direcional é seu design de centro fechado, marcado pelo “E” em seu nome. Quando a válvula fica na posição neutra, todas as portas permanecem bloqueadas. Seu atuador hidráulico mantém sua posição sem oscilar, o que é muito importante quando você levanta cargas pesadas ou precisa manter algo perfeitamente imóvel.
Dividindo o número do modelo
O nome 4WE 10 E diz tudo sobre o que esta válvula faz. O “4” significa que possui quatro portas para conectar suas linhas hidráulicas. O “WE” indica que é uma válvula de controle direcional de ação direta com operação por solenóide. O “10” refere-se ao seu tamanho, que segue o padrão NG10, também conhecido como CETOP 5 ou ISO 4401-05-04-0-05. Essa padronização significa que o Rexroth 4WE 10 E se ajustará fisicamente a qualquer superfície de montagem projetada para válvulas NG10, proporcionando flexibilidade ao substituir equipamentos antigos ou construir novos sistemas.
A designação “E” descreve a configuração do carretel. No mundo das válvulas, letras diferentes representam diferentes padrões de fluxo. O tipo E mantém todas as portas fechadas na posição central, tornando-o ideal quando você precisa manter uma carga estável sem qualquer movimento.
Capacidades técnicas que importam
A válvula de controle direcional 4WE 10 E suporta pressões graves. Ele pode operar a até 350 bar nas portas principais, o que significa cerca de 5.075 libras por polegada quadrada. Isso é suficiente para a maioria das aplicações industriais pesadas, desde máquinas de moldagem por injeção até equipamentos de construção.
A capacidade de fluxo varia dependendo se você escolhe alimentação CC ou CA. A versão DC desta válvula de controle direcional Rexroth movimenta até 160 litros por minuto, enquanto a versão AC atinge no máximo 120 litros por minuto. Essa diferença existe porque as bobinas CA geram mais calor quando a válvula permanece energizada, então a Bosch Rexroth limita o fluxo para evitar problemas de superaquecimento.
O tempo de resposta é importante quando você precisa de movimentos rápidos e precisos. O 4WE 10 E liga em 45 a 70 milissegundos e libera em 35 a 45 milissegundos ao usar energia CC. Isso é rápido o suficiente para a maioria das linhas de produção automatizadas. Se precisar de uma operação ainda mais suave, você pode adicionar inserções de amortecimento opcionais que retardam a ação de mudança para reduzir o choque em seu sistema.
Como funciona o centro fechado
A configuração do carretel tipo E confere a esta válvula de controle direcional sua capacidade de retenção de carga. Imagine três posições: centro, esquerda e direita. Na posição central, as partes internas do carretel bloqueiam todas as quatro portas. A porta P se conecta à sua bomba, a porta T vai para o seu tanque e as portas A e B se conectam ao seu atuador. Quando tudo fica bloqueado, o óleo preso no cilindro não consegue escapar, então a carga fica exatamente onde você a deixou.
Energize a bobina “a” e o carretel se deslocará para a esquerda. Agora a porta P se conecta à porta A enquanto a porta B drena para a porta T. Seu atuador se estende. Mude para a bobina “b” e o carretel se moverá para a direita, invertendo o padrão de fluxo. A porta P alimenta a porta B enquanto a porta A retorna ao tanque, retraindo seu atuador.
Esse arranjo de centro fechado funciona perfeitamente para aplicações como mesas elevatórias, grampos e prensas, onde a manutenção da posição é mais importante do que a eficiência energética. A desvantagem é que sua bomba continua aumentando a pressão mesmo quando nada se move, o que gera calor e desperdiça energia. Normalmente, você emparelhará este Rexroth 4WE 10 E com uma válvula de alívio para proteger seu sistema.
Aplicações do mundo real
As fábricas utilizam a válvula de controle direcional 4WE 10 E de inúmeras maneiras. As máquinas de moldagem por injeção dependem dele para controlar a fixação do molde com precisão. O equipamento de fundição utiliza-o para posicionar peças metálicas com precisão. As máquinas de construção se beneficiam de sua capacidade de manter as posições da caçamba e da lança em declives sem derrapar.
A válvula também aparece em aplicações marítimas, equipamentos de usinagem e sistemas de fabricação de precisão. Sempre que você precisar de um atuador hidráulico para permanecer sob carga, o design de centro fechado desta válvula de controle direcional Rexroth oferece o controle que você precisa.
Instalação e montagem

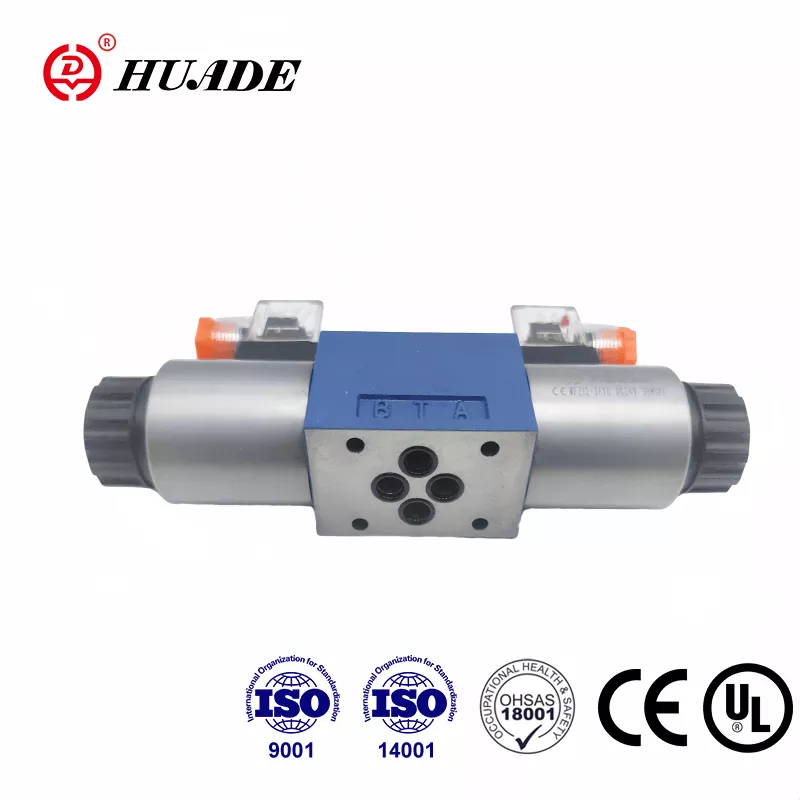

O 4WE 10 E é montado diretamente em uma subplaca que corresponde ao padrão NG10. Esta abordagem modular simplifica a instalação e a substituição. Você pode empilhar válvulas adicionais em cima usando blocos coletores, construindo conjuntos de válvulas compactos que economizam espaço e reduzem o número de mangueiras e conexões necessárias.
O projeto do solenóide de armadura úmida oferece vantagens práticas. A bobina fica em óleo, o que ajuda a dissipar o calor e reduz o ruído. Você pode girar o conjunto da bobina 360 graus para posicionar o conector elétrico onde for mais conveniente. Se uma bobina falhar, você poderá substituí-la sem drenar o sistema hidráulico, minimizando o tempo de inatividade.
As conexões elétricas seguem a norma DIN EN 175301-803, com classificações de proteção IP65 ou IP67 dependendo da sua configuração. As opções de tensão incluem 12, 24, 110 e 230 volts para alimentação CC e CA, com tolerância de mais ou menos 10%.
Comparando com outras opções
Ao comprar uma válvula de controle direcional no tamanho NG10, você encontrará alternativas da Parker, Eaton e outros fabricantes. A série Parker D3W oferece classificações de pressão e fluxo semelhantes, mas muda mais lentamente, levando cerca de 110 milissegundos para responder. O Eaton DG4V-5 corresponde à capacidade de fluxo, mas não especifica sua frequência de ciclagem de forma tão clara.
O Rexroth 4WE 10 E se destaca pelo seu tempo de resposta mais rápido e maior capacidade de ciclagem. Ele pode lidar com até 15.000 operações de comutação por hora, tornando-o adequado para processos automatizados de alta velocidade. A opção de amortecimento ajustável também oferece mais controle sobre a rapidez com que a válvula muda, ajudando você a ajustar o comportamento do seu sistema.
O preço varia amplamente com base nas especificações e onde você compra. As configurações básicas desta válvula de controle direcional Rexroth começam em torno de US$ 56, enquanto as versões com revestimentos especiais, voltagem personalizada ou vedações aprimoradas podem exceder US$ 1.200. Você os encontrará em distribuidores oficiais da Bosch Rexroth, empresas de fornecimento industrial e mercados on-line. Ao comprar, verifique se o número do modelo corresponde exatamente às suas necessidades, prestando atenção especial à tensão nominal e ao tipo de carretel.
Mantendo tudo funcionando
O maior inimigo de qualquer válvula de controle direcional é a contaminação. Partículas de sujeira no óleo hidráulico fazem com que o carretel grude, levando a uma operação irregular ou falha completa. O 4WE 10 E precisa de óleo filtrado a 10 mícrons, o que corresponde aos níveis de limpeza NAS 1638 Classe 9 ou ISO 4406 20/18/15.
A manutenção regular começa com o monitoramento do óleo. Verifique se há descoloração, o que indica superaquecimento ou oxidação. Teste a viscosidade periodicamente porque o óleo muito fino ou muito grosso afeta o desempenho da válvula. Substitua os filtros dentro do prazo e considere a instalação de medidores de pressão para detectar problemas antecipadamente.
Quando esta válvula de controle direcional Rexroth atua, os sintomas geralmente apontam para causas específicas. Se a válvula travar, mas funcionar quando você pressiona o comando manual, é provável que haja contaminação. Bobinas queimadas nas versões AC geralmente resultam de fluxo excessivo, fazendo com que o carretel emperre enquanto estiver energizado, superaquecendo a bobina. Vazamentos externos normalmente vêm de vedações desgastadas, enquanto vazamentos internos aparecem como um movimento lento e esponjoso do atuador.
A limpeza da válvula requer cuidados. Remova-o do sistema, desmonte-o cuidadosamente e limpe o furo e o carretel com WD-40 ou solvente semelhante. Sopre as passagens com ar comprimido e inspecione quanto a desgaste ou danos. Substitua as vedações usando o kit correto para a versão da sua válvula, observando que as aplicações de alta temperatura precisam de vedações FKM em vez de borracha NBR padrão.
Fazendo a escolha certa
A válvula de controle direcional 4WE 10 E é excelente quando a retenção de carga é importante. Seu design de centro fechado evita desvios, sua resposta rápida oferece suporte à automação e sua montagem padronizada simplifica a instalação. A construção modular permite construir circuitos de controle complexos em espaços compactos, e as bobinas de armadura úmida oferecem longa vida útil com manutenção mínima.
Considere o trade-off de energia. Essa posição central bloqueada mantém a bomba carregada mesmo quando nada se move, gerando calor e consumindo energia. Se a eficiência energética superar a manutenção da posição em sua aplicação, observe os carretéis tipo J que descarregam a bomba em ponto morto. Para aplicações que necessitam de flutuação livre, as configurações de centro aberto do tipo H podem funcionar melhor.
Combine seu sistema elétrico com a válvula com cuidado. As versões DC suportam fluxos mais elevados e respondem mais rapidamente, tornando-as a escolha padrão para a maioria das aplicações industriais. A energia CA funciona bem para operações mais lentas, mas lembre-se do limite de fluxo de 120 litros por minuto para evitar danos à bobina.
O Rexroth 4WE 10 E conquistou seu lugar na hidráulica industrial através de décadas de desempenho comprovado. Sua combinação de capacidade de alta pressão, resposta rápida e suporte de carga confiável o torna uma escolha sólida para aplicações exigentes. Mantenha seu óleo limpo, escolha a configuração de carretel correta para suas necessidades e esta válvula de controle direcional proporcionará anos de serviço confiável. Esteja você substituindo uma válvula existente ou projetando um novo sistema, entender o que faz o 4WE 10 E funcionar ajuda você a aproveitar ao máximo seu equipamento hidráulico.
