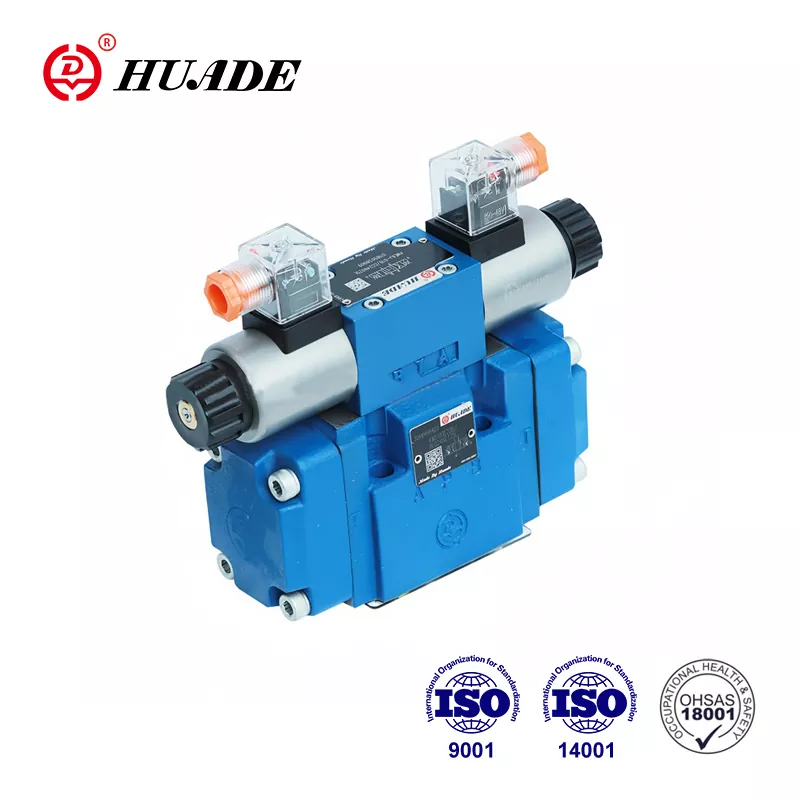

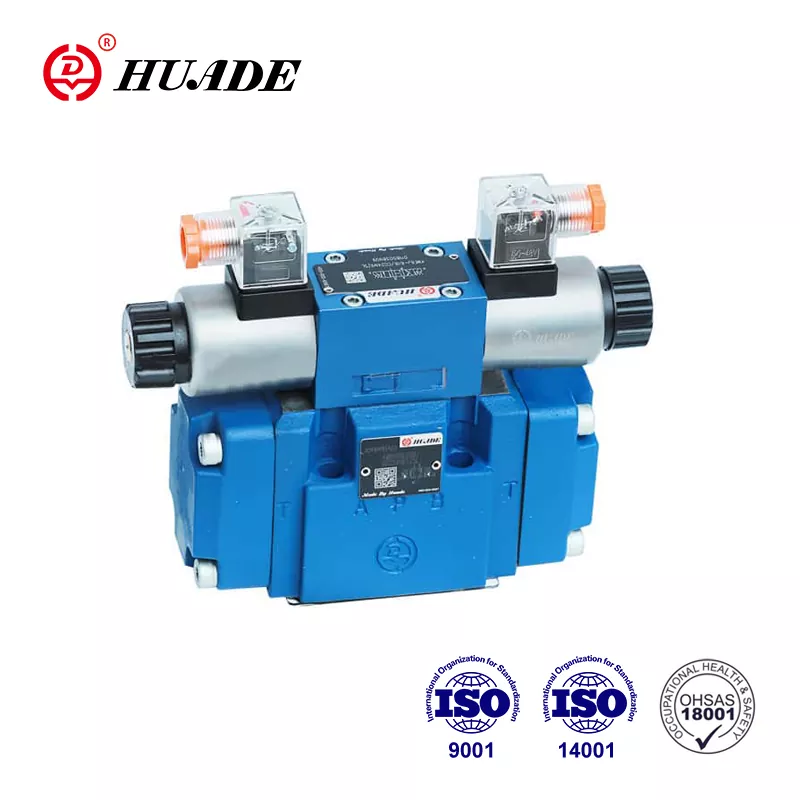

Estabelecida através de uma parceria estratégica entre os governos chinês e alemão em 1979, a Huade Hydraulic teve duas experiências de cooperação de longo prazo com a Rexroth. A válvula de controle direcional eletro-hidráulica Huade® 4WEH 16 J é uma alternativa barata à válvula Rexroth da mesma série. A fábrica passou ISO9001, ISO14001 e OH SAS18001. A Huade Hydraulic dá grande ênfase à qualidade. Para garantir a alta qualidade das válvulas hidráulicas, a fábrica opera mais de 750 peças de equipamentos de produção avançados importados de todo o mundo. Os produtos hidráulicos Huade® são amplamente utilizados em máquinas de engenharia e construção, máquinas-ferramentas, proteção ambiental, construção naval, aeroespacial, trânsito ferroviário, indústria militar e outros campos.
|
Tipo 4WEH16 |
|||
|
Pressão operacional, máx. (MPa) |
H-4WEH16 |
4WEH16 |
|
|
para 35 |
para 28 |
||
|
Porta T |
Dreno de óleo piloto externo (MPa) |
para 25 |
para 25 |
|
Dreno de óleo piloto interno (MPa) |
solenóide (CC) |
solenóide (CA) |
|
|
para 16 |
para 10 |
||
|
É impossível para a pressão centrada |
|||
|
PortoY |
Dreno de óleo piloto externo (MPa) |
=16 |
~10 |
|
Pressão Piloto mín. |
Dreno de óleo piloto externo (MPa) |
Válvula de 3 posições, 1.2 |
|
|
Fornecimento de óleo piloto interno (MPa) |
Para carretéis C, F, G, H, P, T,V,Z,S |
||
|
Pressão operacional. máx. (MPa) |
para 25 |
||
|
Fluido hidráulico |
Óleos minerais ou éster de fosfato |
||
|
Faixa de temperatura do fluido de pressão （℃） |
-30~+80 |
||
|
Faixa de viscosidade (mm2/s) |
10~+800 |
||
Características:
▶ Válvulas usadas para controlar o início, parada e direção de um fluxo de fluido
▶ Operação eletro-hidráulica (WEH), operação hidráulica (WH)
▶ Para montagem em subplaca
▶ Mola ou centrado na pressão, mola ou deslocamento hidráulico
▶ Solenóides CC ou CA de pino úmido, opcional
▶ Substituição manual, opcional
▶ Conexão elétrica como conexão individual ou central
▶ Ajuste do tempo de mudança, opcional
▶ Válvula de pré-carga no canal P da válvula principal, opcional
▶ Equipamento auxiliar à ficha técnica
Ajuste de curso no carretel principal, opcional
Ajuste de curso e/ou indicador de posição final, opcional
Chave fim de curso mecânica ou indutiva (tipo de proximidade) no carretel principal, opcional
▶ Padrão de portabilidade para Din 24 340 forma A, ISO 4401 e CETOP - RP 121H
Aplicativo:
As válvulas de controle direcional 4WEH 16 J são usadas para controlar o início, parada e direção de um fluxo de fluido.
Válvulas direcionais tipo 4WEH..
As válvulas do tipo WEH são válvulas de carretel direcionais com operação eletro-hidráulica
As válvulas direcionais consistem basicamente na válvula principal com carcaça (1), carretel de controle principal (2), uma ou duas molas de retorno e a válvula piloto (4) com um ou dois solenóides.
O carretel de controle principal (2) na válvula principal é mantido em ponto morto ou na posição inicial pelas molas.
vista em corte de 4WEH
