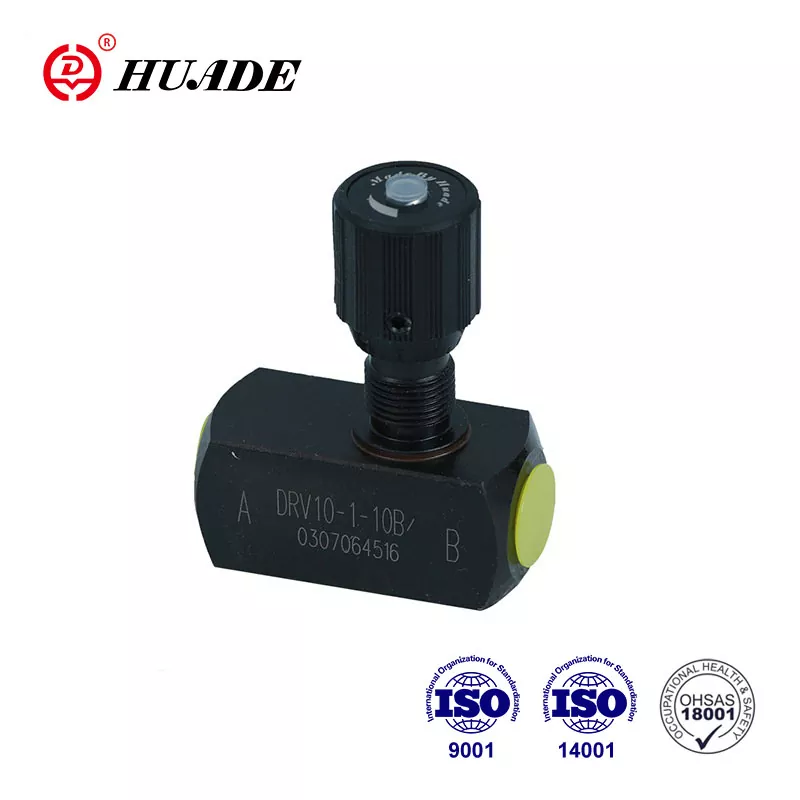

Válvula de retenção do acelerador DRV

Tipo de válvulas DRV é a válvula de aceleração/retenção. Esta válvula possui uma estrutura simples e é amplamente utilizada. Graças a duas colaborações de longo prazo com as válvulas de aceleração hidráulica de Rexroth, Huade® podem corresponder à qualidade de produtos semelhantes de marcas internacionais. Eles são uma alternativa acessível para essas marcas de primeiro nível. O Huade® é uma marca registrada bem conhecida na China.

Parâmetro do produto da válvula de retenção do acelerador DRV

Material	Aço	Latão	Aço inoxidável
Máx. Pressão operacional permitida (MPA)	a 35	a 15	a 35
Pressão de rachadura da válvula de retenção (tipo DRV)	0,05 (pressões de rachaduras disponíveis, se necessário)
Fluido	Óleo mineral ou éster fosfato
Faixa de temperatura do fluido (℃)	-30 a+80
Faixa de viscosidade (mm ²/s)	10 a 800
Posição de instalação	opcional

Recurso do produto e aplicação da válvula de retenção do acelerador DRV

Características:

▶ Conexão rosqueada

▶ Montagem de subplicação

Aplicativo:

O tipo de aceleração/válvulas de verificação DRV serve para definir um fluxo exato de óleo em uma direção e permitir o fluxo de retorno livre na direção oposta.

Seção e símbolo da válvula de retenção do acelerador DRV

O acelerador/válvula de retenção DRV consiste basicamente de um alojamento (1), botão de ajuste (2) com dispositivo de travamento (3). Ao girar o botão de ajuste (2) à esquerda, o eixo (4) com o pino do acelerador (5) aumenta a seção de fluxo (6) ao máximo. Ao girar o botão de ajuste (2) para a direita, o eixo (4) com o pino do acelerador (5) diminui a seção de fluxo (6) até ficar totalmente fechado sem vazamento. Para a configuração de repetição, uma escala de cor (7) é fornecida na extremidade superior do eixo (4). A área do triângulo colorido (8) mostrando indica até que ponto a válvula está aberta (quanto maior o triângulo colorido, maior a abertura). A configuração de fluxo é bloqueada por meio do dispositivo de bloqueio (3).

Estrutura da válvula de retenção do acelerador DRV

Símbolo da válvula de retenção do acelerador DRV
