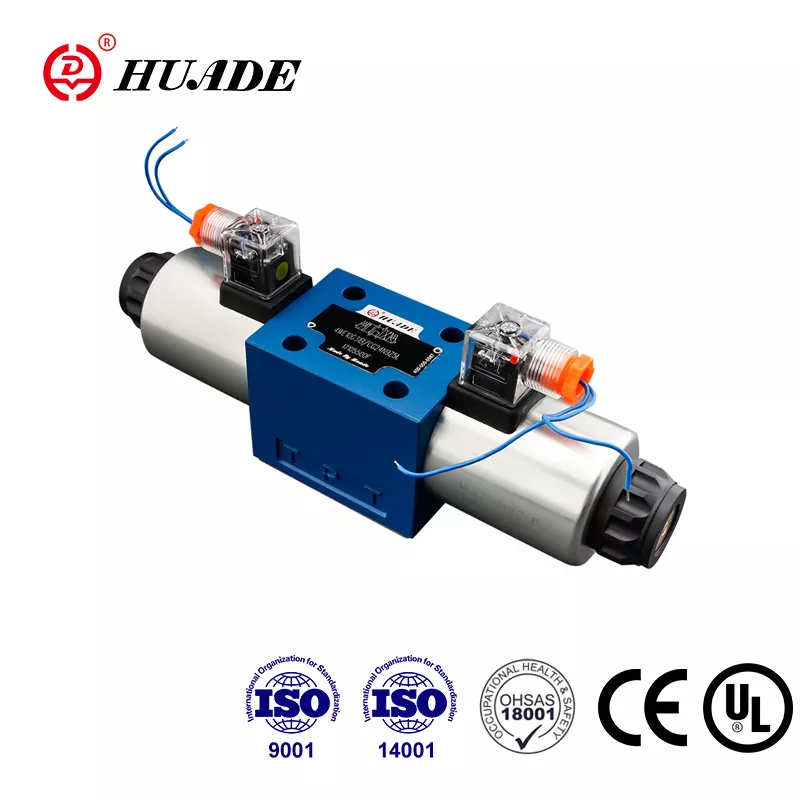

Ao trabalhar com sistemas hidráulicos, você precisa de componentes que simplesmente funcionem — dia após dia, turno após turno. OVálvula de controle direcional 4WE10conquistou sua reputação em fábricas em todo o mundo exatamente por esse motivo. Esta válvula de controle direcional não é a tecnologia mais sofisticada que existe, mas a 4WE10 realiza a tarefa essencial de controlar o fluxo de fluido hidráulico com notável consistência.
OVálvula 4WE10opera com base em um princípio direto. Uma bobina eletromagnética empurra um carretel dentro do corpo da válvula, que abre e fecha caminhos para o óleo hidráulico. Quando você energiza a bobina, o carretel se move. Quando você corta a energia, uma mola a retorna à sua posição original. O design do 4WE10 é de ação direta, o que significa que não há estágio piloto ou mecanismo complexo entre o sinal elétrico e o movimento mecânico.
Compreendendo o padrão NG10 do 4WE10
OVálvula de controle direcional 4WE10segue o chamado padrão de montagem NG10, também conhecido como CETOP 5 ou ISO 4401-05. Essa padronização é mais importante do que você imagina para válvulas de controle direcional. Isso significa que você pode trocar uma 4WE10 de um fabricante por uma válvula de controle direcional equivalente de outro sem redesenhar sua placa de montagem ou reinstalar seu sistema. Para equipes de manutenção e projetistas de equipamentos, essa intercambialidade do 4WE10 reduz dores de cabeça e custos.

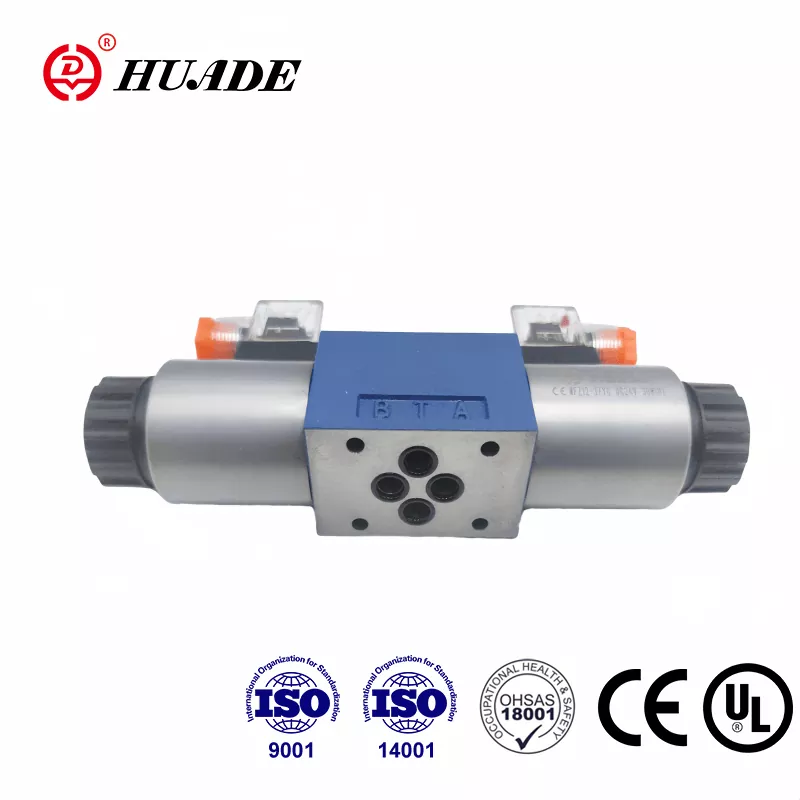

OVálvula 4WE10conecta-se através de quatro portas principais: P para entrada de pressão, A e B para as duas portas de trabalho que se conectam aos seus atuadores e T para a linha de retorno de volta ao tanque. Esta configuração de quatro vias dá ao 4WE10 controle sobre o movimento bidirecional, e é por isso que você encontrará essas válvulas de controle direcional controlando cilindros que precisam ser estendidos e retraídos.
Capacidades Técnicas da Válvula de Controle Direcional 4WE10
O4WE10suporta pressão de até 315-350 bar dependendo do modelo específico, o que se traduz em cerca de 4.569 PSI. Isso é suficiente para a maioria das máquinas industriais sem se aventurar em território extremamente pesado. A vazão nominal do 4WE10 é de 120 litros por minuto, embora esta válvula de controle direcional possa atingir 160 litros por minuto quando necessário. Para referência, 120 litros por minuto equivalem a aproximadamente 31,7 galões por minuto.
Esses números definem onde oVálvula 4WE10cabe no seu sistema. Se você estiver executando fluxos mais altos de forma consistente através de sua válvula de controle direcional, começará a ver quedas de pressão que geram calor e desperdiçam energia. A relação entre vazão e queda de pressão no 4WE10 não é linear – ela segue uma lei quadrática, o que significa que duplicar sua vazão quadruplica sua perda de pressão. Com 120 litros nominais por minuto, sua válvula de controle direcional 4WE10 apresentará cerca de 12 bar de queda de pressão, o que representa energia que se transforma em calor em vez de trabalho útil.
Tipos de carretel 4WE10 e suas aplicações
OVálvula 4WE10vem em diferentes configurações de carretel, identificadas por letras como D, E, G e H. Cada letra define o que acontece com os caminhos do fluido quando a válvula de controle direcional fica em sua posição central, e a escolha da configuração 4WE10 correta é importante para o comportamento da sua máquina.
OCarretel 4WE10 Hbloqueia todas as portas na posição central. Isso cria uma trava hidráulica que mantém o cilindro exatamente onde está, mesmo sob carga. Você usaria essa configuração 4WE10 quando a precisão do posicionamento fosse importante, como manter uma braçadeira fechada enquanto ocorre uma operação de soldagem. A desvantagem é que qualquer expansão térmica do óleo retido pode aumentar a pressão na sua válvula de controle direcional, então você precisa levar isso em consideração em seu projeto.
OCarretel G 4WE10conecta a porta de pressão diretamente ao tanque na posição central. Esta configuração de válvula de controle direcional descarrega sua bomba, reduzindo a pressão do sistema para quase zero enquanto o 4WE10 fica ocioso. É comum em aplicações de impressão onde a máquina espera entre os ciclos. Sua bomba funciona, mas não luta contra a alta pressão através da válvula 4WE10, que economiza energia e reduz o calor.
OCarretel eletrônico 4WE10bloqueia a porta de pressão, mas conecta as portas de trabalho ao tanque. Isso permite que a pressão retida seja liberada de seus atuadores, evitando novo fluxo da bomba através da válvula de controle direcional. É útil quando você precisa liberar a pressão residual antes do início do próximo ciclo em seu sistema 4WE10.
Diferentes aplicações necessitam de comportamentos diferentes, e os códigos de letras padronizados facilitam a especificação exata de qual válvula de controle direcional 4WE10 você precisa, sem longas descrições técnicas.
Instalando sua válvula de controle direcional 4WE10
Montando o4WE10é simples, mas você precisa prestar atenção a alguns detalhes. A válvula de controle direcional pode ser montada em qualquer orientação, mas você deve considerar onde terminam as conexões elétricas em seu 4WE10 para facilitar a manutenção. As bobinas são removíveis e podem girar 360 graus em torno de seu eixo, o que ajuda quando você lida com espaços apertados na instalação do 4WE10.
Um detalhe muitas vezes esquecido com oVálvula 4WE10é a pressão da linha de retorno. Enquanto as portas principais suportam 350 bar, a porta do tanque na sua válvula de controle direcional deve permanecer abaixo de 160 bar. Se você estiver operando várias unidades 4WE10 que compartilham uma linha de retorno comum, os picos de pressão de uma válvula de controle direcional podem afetar outras. A contrapressão pode até causar movimentos indesejados do carretel em seu 4WE10. Usar válvulas de retenção individuais em cada linha de retorno 4WE10 ou garantir o dimensionamento adequado da linha evita esse problema.
OVálvula de controle direcional 4WE10inclui provisões para acionamento manual, o que permite operá-lo manualmente durante o comissionamento ou solução de problemas. Este recurso no 4WE10 possui um limite de pressão de 50 bar na porta do tanque. Ela não foi projetada como uma função de segurança ou para operação regular de sua válvula de controle direcional, apenas como auxiliar de manutenção.
Especificações Elétricas 4WE10
MaioriaVálvulas de controle direcional 4WE10funcionam em 24 V CC, embora você encontre versões 4WE10 para 12 V, 48 V, 110 V CA e 220 V CA, dependendo dos padrões de sua instalação. A bobina 4WE10 se conecta através de um conector elétrico DIN EN 175301-803, que se tornou uma espécie de padrão da indústria para válvulas de controle direcional industriais. Muitas versões do 4WE10 incluem um indicador LED que acende quando a bobina é energizada, fornecendo confirmação visual rápida sem a necessidade de um multímetro.
O4WE10O projeto da bobina utiliza uma construção de pino úmido, o que significa que ela fica em contato direto com o óleo hidráulico que flui através da válvula de controle direcional. Este contato de óleo no 4WE10 faz várias coisas úteis. Ele resfria a bobina, evitando sobrecarga térmica na válvula de controle direcional. Ele amortece a vibração mecânica e o ruído, mantendo a operação do 4WE10 silenciosa. E fornece lubrificação que prolonga a vida útil da bobina da sua válvula de controle direcional. A desvantagem é que se houver uma falha na bobina do seu 4WE10, você precisará drenar ou isolar essa seção do sistema antes da substituição, embora o design removível torne esse processo relativamente rápido para a válvula de controle direcional.
Requisitos de fluido para a válvula 4WE10
OVálvula de controle direcional 4WE10espera óleo hidráulico de base mineral com viscosidade em torno de 37 mm²/s a 55°C. A 4WE10 tolera uma ampla faixa de 2,8 a 380 mm²/s, mas operar em extremos afeta o desempenho da sua válvula de controle direcional. O óleo muito fino aumenta o vazamento interno no 4WE10, enquanto o óleo espesso retarda o tempo de resposta e aumenta a queda de pressão através da válvula de controle direcional.
O controle de contaminação é importante paraVálvula 4WE10vida. A recomendação para válvulas de controle direcional é limpeza ISO 4406 de 20/18/15 ou melhor, com filtração de 10-16 mícrons. Isso pode parecer muito preciso, mas as folgas entre o carretel e o furo em seu 4WE10 medem na faixa de 5 a 25 mícrons, dependendo do projeto da válvula de controle direcional. Partículas nessa faixa de tamanho agem como uma lixa, desgastando as superfícies de precisão do seu 4WE10 que isolam cada porta das outras.
Partículas duras criam arranhões que aumentam o vazamento ao longo do tempo em seuVálvula de controle direcional 4WE10. Contaminantes leves e água podem promover corrosão ou formar depósitos de lama. De qualquer forma, o desempenho da válvula 4WE10 será prejudicado. Em sistemas realmente sujos, você poderá observar travamentos onde o carretel 4WE10 se recusa a se mover suavemente ou retorna lentamente à posição central na válvula de controle direcional.
4WE10 Queda de Pressão e Eficiência do Sistema
Compreender a queda de pressão ajuda a projetar sistemas mais eficientes com oVálvula 4WE10. A 60 litros por minuto, a válvula de controle direcional cai cerca de 3 bar. A 100 litros por minuto, isso salta para 8 bar no 4WE10. No máximo de 120 litros por minuto, você perde 12 bar na válvula de controle direcional.
Cada barra de queda de pressão em uma determinada vazão representa a energia convertida em calor em seu4WE10. A fórmula é simples: a perda de potência é igual à vazão vezes a queda de pressão. A 100 litros por minuto com queda de 8 bar através da válvula de controle direcional, isso equivale a cerca de 1,3 quilowatts de calor. Seu sistema precisa dissipar o calor gerado pelo 4WE10, seja através de um resfriador ou aceitando temperaturas mais altas do óleo.
Para sistemas onde a eficiência é importante, manter as taxas de fluxo abaixo de 80 litros por minuto através doVálvula de controle direcional 4WE10proporciona um melhor equilíbrio entre o tamanho da válvula e a geração de calor. Se você precisar de fluxos mais altos do que o 4WE10 pode suportar com eficiência, considere o próximo tamanho ou use múltiplas válvulas de controle direcional em paralelo.
Tempo de comutação e resposta 4WE10
OVálvula 4WE10normalmente muda em 70-120 milissegundos, o que é rápido o suficiente para a maioria das aplicações industriais, mas não instantâneo. Os recursos internos de amortecimento na válvula de controle direcional suavizam a transição, evitando choques hidráulicos que podem danificar componentes ou criar ruído. Você encontrará pequenos orifícios e câmaras projetados no carretel 4WE10 que medem o fluxo de óleo durante o evento de troca.
AlgunsVálvula de controle direcional 4WE10os modelos incluem parafusos de ajuste externos que permitem ajustar a velocidade de comutação. Isto se torna útil quando múltiplas unidades 4WE10 compartilham linhas comuns, permitindo escalonar seus tempos de comutação para evitar transientes de pressão em seu sistema de válvula de controle direcional.
Aplicações comuns para a válvula de controle direcional 4WE10
Você encontraráVálvulas 4WE10em todos os ambientes industriais. As aplicações de máquinas-ferramenta usam a válvula de controle direcional 4WE10 para fixação de trabalho, onde um cilindro precisa se estender com força e manter a posição enquanto o corte ocorre. As máquinas de moldagem por injeção usam o 4WE10 para controlar os pinos das válvulas que regulam o fluxo do plástico. Linhas de montagem automatizadas usam essas válvulas de controle direcional em robôs pick-and-place para movimentos de posicionamento discretos.
O4WE10é excelente no controle discreto – mova para a posição A, pare, mova para a posição B, pare. Esta válvula de controle direcional não lida bem com o controle proporcional porque está aberta ou fechada sem nada no meio. Se você precisar de controle de velocidade variável ou regulação de fluxo precisa além do que o 4WE10 oferece, você optaria por uma válvula de controle direcional proporcional na série 4WRPE.
Manutenção da sua válvula 4WE10
O4WE10o design da bobina removível simplifica a manutenção desta válvula de controle direcional. Quando uma bobina falha no seu 4WE10, você pode substituí-la sem abrir o sistema hidráulico. Desconecte o plugue elétrico, desparafuse a porca de retenção, retire a bobina antiga e instale a nova na válvula de controle direcional. A bobina 4WE10 pode girar durante a instalação, para que você possa posicionar o conector elétrico onde for mais conveniente.
Desgaste interno do carretel noVálvula de controle direcional 4WE10eventualmente causa aumento de vazamento e resposta lenta. Você pode notar que um cilindro se move lentamente quando deveria manter a posição ou o tempo de comutação aumenta no seu 4WE10. Nesse ponto, você está pensando em reconstruir a válvula de controle direcional com novas vedações e possivelmente um novo carretel ou substituir totalmente o seu 4WE10. O cálculo econômico depende dos seus custos de mão de obra versus o preço da válvula.
Aderência relacionada à contaminação no4WE10aparece como operação intermitente ou falha completa na mudança. Às vezes, você pode recuperar a função da sua válvula de controle direcional lavando o sistema e substituindo os filtros, mas se ocorrerem marcas no carretel ou furo 4WE10, você precisará de peças de reposição para a válvula de controle direcional.
Obtendo sua válvula de controle direcional 4WE10
A Bosch Rexroth originou o4WE10projeta e oferece a mais ampla variedade de válvulas de controle direcional com 53 configurações diferentes de carretel. Suas válvulas 4WE10 servem como padrão de referência para válvulas de controle direcional. Hydac, Parker, Eaton Vickers e Argo Hytos fabricam versões 4WE10 compatíveis que são montadas na mesma interface. Fabricantes chineses como CML e Huade produzem alternativas 4WE10 com custo competitivo que mantêm o padrão de montagem para válvulas de controle direcional.
Preço para oVálvula de controle direcional 4WE10varia de cerca de US$ 18 a US$ 38 por unidade, dependendo da quantidade, especificações e fornecedor. As quantidades mínimas de pedido para unidades 4WE10 variam de peças únicas a 50 ou mais, com pedidos maiores trazendo preços unitários mais baixos. Os prazos de entrega normalmente são de 10 a 15 dias para configurações 4WE10 padrão.
A padronização significa que você pode obterVálvulas de controle direcional 4WE10de vários fornecedores e manter a intercambialidade. Para aplicações críticas, você pode estocar válvulas 4WE10 de dois fabricantes diferentes para garantir que nunca ficará dependente de uma única cadeia de fornecimento para suas válvulas de controle direcional.
Limitações do 4WE10 e quando considerar alternativas
OVálvula de controle direcional 4WE10desempenha bem a função projetada, mas tem limitações claras. A natureza binária do controle do 4WE10 significa que esta válvula de controle direcional não é adequada para aplicações que necessitam de velocidade variável ou partidas suaves. As quedas de pressão em alta vazão tornam o 4WE10 ineficiente para operações contínuas de alta vazão. O vazamento interno inerente ao design do carretel 4WE10 significa que esta válvula de controle direcional não manterá a pressão indefinidamente em configurações de centro fechado.
Se você precisar de controle proporcional além do que o4WE10ofertas, veja válvulas de controle direcional com eletrônica integrada e solenóides proporcionais. Se você precisar de vazamento muito baixo, considere válvulas tipo gatilho em vez da 4WE10. Se você estiver trabalhando com vazões significativamente acima de 120 litros por minuto, o próximo tamanho (NG16 ou NG25) faz mais sentido do que a válvula de controle direcional 4WE10.
O4WE10a tecnologia está madura, o que significa que você não verá melhorias dramáticas no desempenho básico do 4WE10. A inovação em hidráulica avançou em direção a válvulas de controle direcional proporcionais e inteligentes com diagnóstico integrado. A 4WE10 continua relevante para aplicações onde suas capacidades atendem aos requisitos e onde a tecnologia comprovada e padronizada de válvula de controle direcional supera os benefícios das abordagens mais recentes.
Selecionando a configuração correta do 4WE10
Escolhendo umVálvula de controle direcional 4WE10requer a correspondência dos parâmetros do sistema com as capacidades da válvula. Calcule a vazão necessária e certifique-se de que fique abaixo de 80-100 litros por minuto para eficiência com o 4WE10. Verifique se a sua pressão permanece dentro do limite de 315-350 bar com margem de segurança adequada para sua válvula de controle direcional. Escolha o tipo de spool 4WE10 que fornece o comportamento de centralização que sua aplicação precisa.
Considere a alimentação elétrica disponível no local de instalação e especifique o apropriado4WE10tensão da bobina para sua válvula de controle direcional. Pense no acesso para manutenção – alguém pode alcançar o conector elétrico e a bobina do seu 4WE10 quando for necessária manutenção? Planeje o encanamento da linha de retorno para evitar problemas de contrapressão com a válvula de controle direcional.
O4WE10a confiabilidade vem de seu projeto mecânico simples e dos processos de fabricação maduros por trás desta válvula de controle direcional. Quando aplicado corretamente dentro de seu envelope operacional e mantido de acordo com as práticas básicas do sistema hidráulico, o 4WE10 oferece anos de serviço consistente. Essa confiabilidade, combinada com disponibilidade global e preços competitivos, explica por que a válvula de controle direcional 4WE10 continua sendo uma escolha padrão para controle hidráulico industrial, apesar de ser uma das tecnologias de válvula mais antigas ainda em produção.
Para sistemas que realmente necessitam apenas de controle de posição discreto em vazões moderadas, oVálvula de controle direcional 4WE10representa uma solução prática e bem compreendida. Não lhe dará a sofisticação das tecnologias mais recentes, mas o 4WE10 aparecerá para trabalhar todos os dias e fará o seu trabalho sem drama.
